3. Общие сведения о процессе проектирования

3.1. Задачи, методы, алгоритмы, модели, проектные процедуры

Проектирование – это основа создания технических объектов и промежуточное звено между наукой и производством. (См. Рис.3.1)

НАУКА

ПРОЕКТИРОВАНИЕ

ПРОИЗВОДСТВО

Рис. 3.1.

Система автоматизированного проектирования – это организационно-технологический комплекс, состоящий из большого числа взаимодействующих элементов и приводящий к решению поставленной

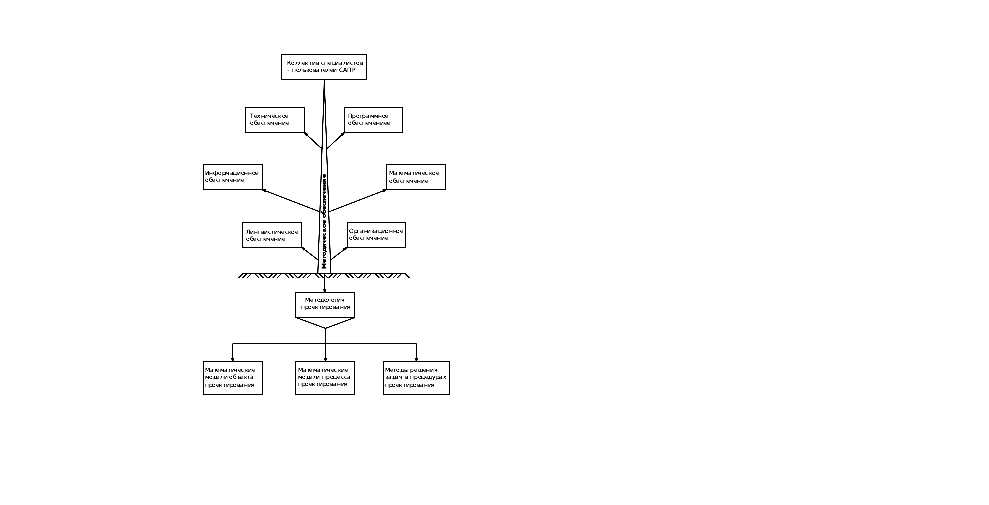

задачи проектирования. Структура САПР представлена на схеме рис.3.2.

Рис. 3.2.

Коллектив специалистов – пользователей САПР. В проектной организации это подготовленные специалисты в своей предметной области, которые подразделяются на постановщиков задач САПР и пользователей САПР.

Техническое обеспечение. Комплекс технических средств (КТС), объединенных функциональными, информационными и управляющими связями (интерфейсами) и обеспечивающих технологический процесс обработки информации при проектировании.

Программное обеспечение. Совокупность программ, процедур, позволяющие использовать компьютер для решения задач проектирования в данной конкретной области. Программное обеспечение состоит из общего (базового), инвариантного и прикладного (пользовательского).

Лингвистическое обеспечение. Языки программирования, командные языки и входные языки программ пользователя, необходимые для создания и эксплуатации программного обеспечения.

Информационное обеспечение. Совокупность данных, а так же средств сбора, накопления, хранения и выдачи данных, с возможностью их автоматизированной обработки в САПР.

Математическое обеспечение. Набор функций, зависимостей, формул, систем уравнений (интегральных, дифференциальных, линейных и др.) и других математических процедур, а так же алгоритмы их решения.

Организационное обеспечение. Набор приказов, указаний, графиков работ сотрудников, должностные инструкции, штатное расписание и другие регламентирующие документы, в которых указывается структура организации, уровни подчиненности сотрудников, указываются ответственные за выполнение тех или иных функций и задач, сроки выполнения отдельных работ, их финансирование и др.

Методическое обеспечение. На всех этапах проектирования необходимо осуществлять выбор того или иного проектного решения. Методическое обеспечение указывает, какие правила выбора существуют и как их использовать в САПР.

Методология проектирования. Задачи, модели и методы решения задач проектирования.

4. Общие сведения о моделировании

4.1. Моделирование, как одно из важнейших направлений научных исследований

Модель – это изображение в удобной форме большого объема информации об изучаемой системе.

Моделирование одно из направлений научных исследований.

Модельные исследования проводятся на физических, математических и функциональных моделях. На моделях можно «проигрывать» различные ситуации (доведение объекта до разрушения определяя коэффициент запаса).
