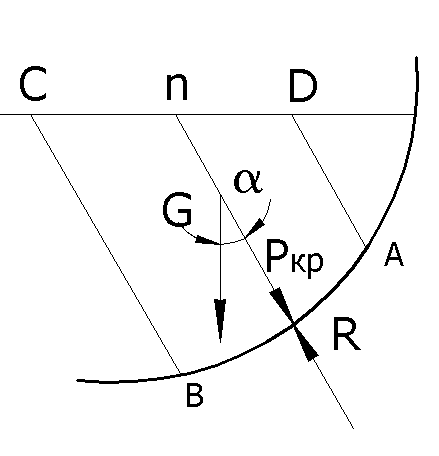

Сила давления жидкости на криволинейную стенку.
- ?
n – нормаль
R – реакция стенки на объем ABCD
Условие равновесия:
- проекция единичной
массовой силы на направление n
Сила давления жидкости на криволинейную стенку в направлении нормали n равна произведению массы объема ABCD на проекцию единичной массовой силы на направлении n.
Объем ABCD в этом случае является телом давления.
Тело давления – тело, ограниченное криволинейной поверхностью, построенной на контуре данной криволинейной поверхности в заданном направлении.
Силу давления целесообразно определять как сумму
Е
сли
произвольная поверхность имеет
цилиндрическую или сферическую форму,
то

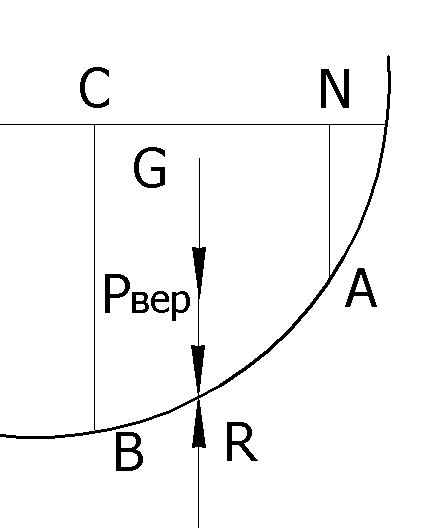

Для определения
воспользуемся
понятием тела давления.
Тело давления можно рассматривать как эпюру давления, изображенную в некотором масштабе.

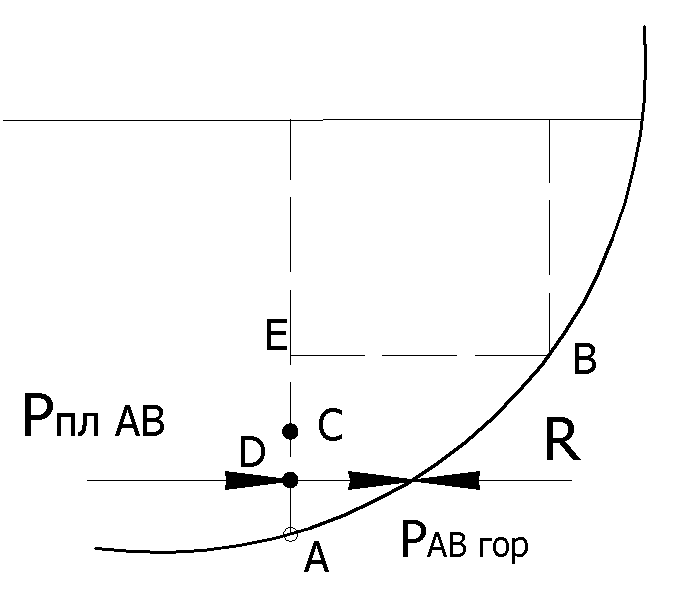

АЕ – плоскость
Горизонтальная составляющая силы равна произведению давления в центре тяжести вертикальной проекции приведенной стенки на ее площадь.

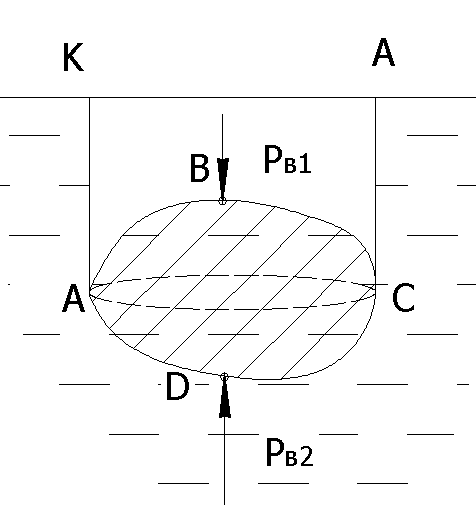

Определим силу давления жидкости на тело произвольной формы, погруженное в жидкости. Спроектируем это тело на свободную поверхность и проведем проектирующую цилиндрическую поверхность, которая касается поверхности тела по замкнутой кривой.
- закон Архимеда
Относительный покой жидкости
Относительный покой жидкости имеет место, если жидкость участвует в прямолинейном равноускоренном движении или вращении вокруг оси с постоянной угловой скоростью.
В первый момент движения жидкость под действием сил инерции и тяжести приходит в движение и занимает какое-то новое относительно сосуда положение. Если сила инерции не меняется во времени, то положение жидкости остается постоянным и наступает так называемый относительный покой. В этом случае свободную поверхность и поверхности уровня определяют исходя из следующих свойств:
1. свободная поверхность и все поверхности уровня перпендикулярны результирующей массовой силе.
2. Поверхность раздела сред – поверхность уровня
3. Поверхности уровня никогда не пересекаются.
Относительный покой при прямолинейном равноускоренном движении.
Жидкость находится в поле действия двух сил (тяжести и инерции).
a –ускорение
единичная сила инерции
j – результирующая единичная массовая сила
Так как жидкость находится в равновесии (состоянии покоя) относительно сосуда, то воспользуемся дифференциальным уравнением равновесия (уравнение Эйлера).
Найдем уравнение свободной поверхности
найдем C
из граничных условий
Это уравнение плоскости, расположенной под углом β к горизонтали. Свободная поверхности и все поверхности уровня представляют собой семейство плоскостей, расположенных под углом β к горизонтали.

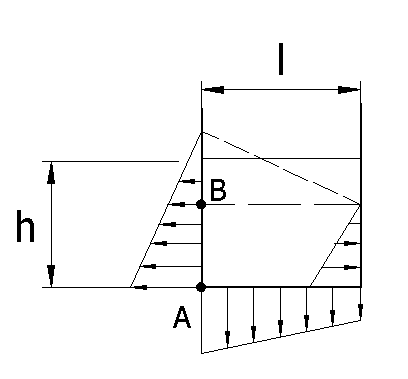

- закон распределения
давление при прямолинейном ускоренном
движении.
Изменения p по x и y подчиняются линейному закону.
