Характеристика реального насоса.
|

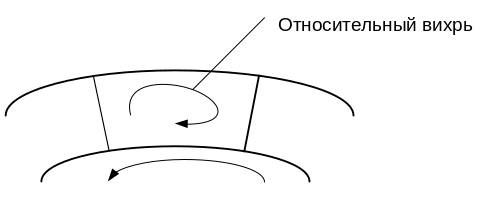

Относительный
вихрь, накладываясь на движение жидкости
в канале приводит к отклонению потока
за колесом, в сторону противоположную
вращению. В результате уменьшается
окружная составляющая скорости
,
а, следовательно, и напор насоса во
всем диапазоне подач.
|

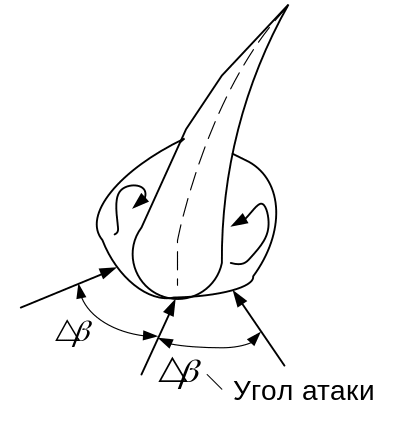

Лопасть лучше выполнять в виде:
|
Если поток подходит
под угол
,

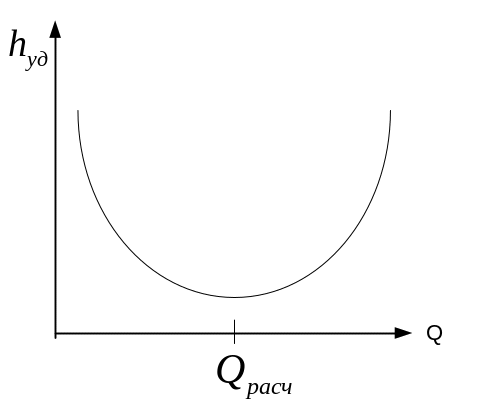

то происходит отрыв потока от лопасти,
приводящий к дополнительным потерям
(ударным)
|
Регулирование и работа насоса в сети.
Это
равенство представляется точкой
пересечения двух характеристик:
насоса и сети.
|
Рабочая точка определяет величину подачи или расхода и величину напора, которую создает насос.
|
Регулирование (изменение подачи или расхода) может быть обеспечено двумя способами:
изменяя характеристику сети
изменяя характеристику насоса.

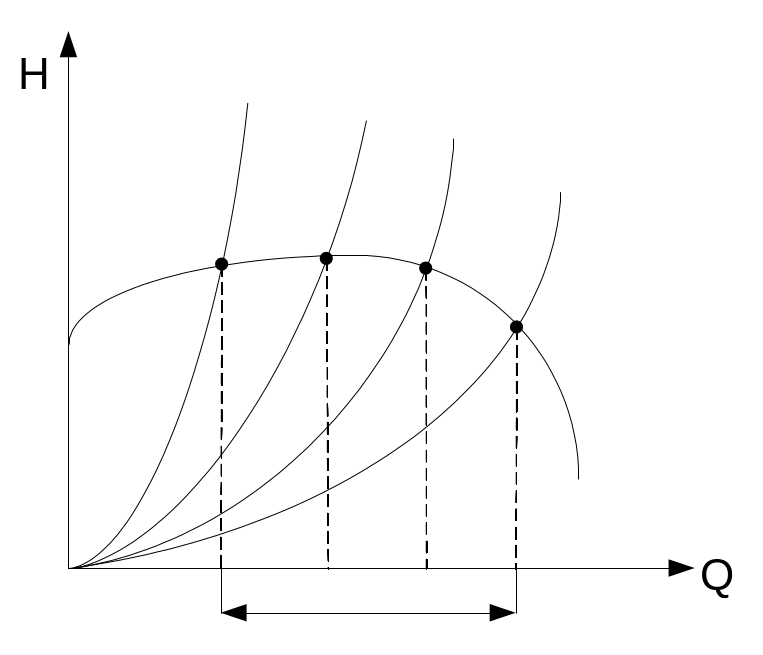

Изменение характеристики сети (дросселирование)
|
Методом дросселирования можно получить изменение расхода в очень широком диапазоне. Метод прост, но неэкономичен (приводит к снижению КПД)
|
Изменение характеристики насоса.
–
число оборотов
|
|
Этот метод позволяет изменить подачу в достаточно широком диапазоне и иметь при этом высокий КПД.
Недостаток.
В качестве привода требует либо электродвигатель постоянного тока, либо турбину.
Параллельная и последовательная работа насоса на центробежных насосах.
Параллельная:
|
|
Увеличение подачи тем больше, меньше сопротивление сети (более пологая характеристика сети)

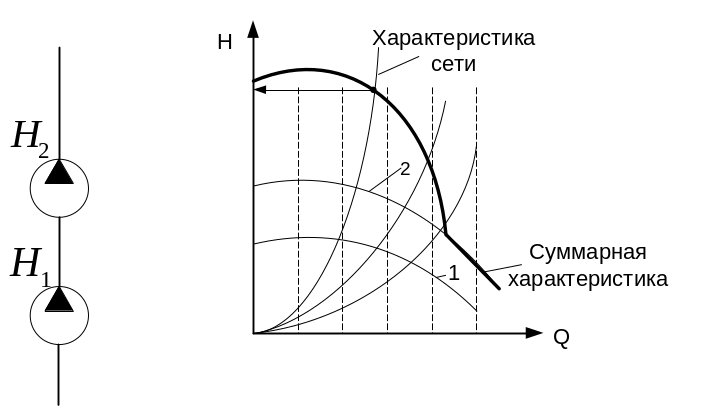

Последовательная:
|
|
Увеличение напора тем больше, чем круче характеристика сети.

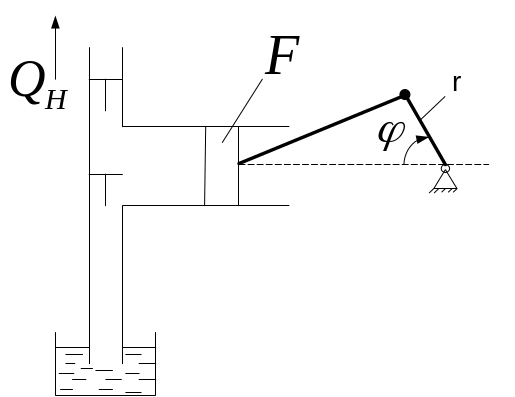

Объемные насосы. Поршневой насос.
|

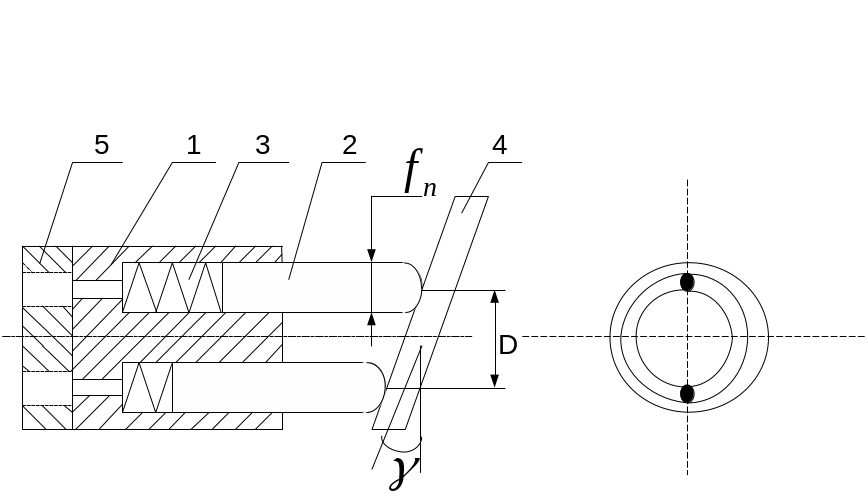

Аксиально–поршневой насос.
|
1–блок цилиндр
ход
2–плунжер
3–пружина – число поршней
4–наклонный диск z – нечетное
5–распределительный диск
насос
нерегулируемый
насос
регулируемый
z–нечетное
Достоинства
более быстроходны
обеспечивают более равномерную подачу
высокое развиваемое давление
до 35 МПа.
|

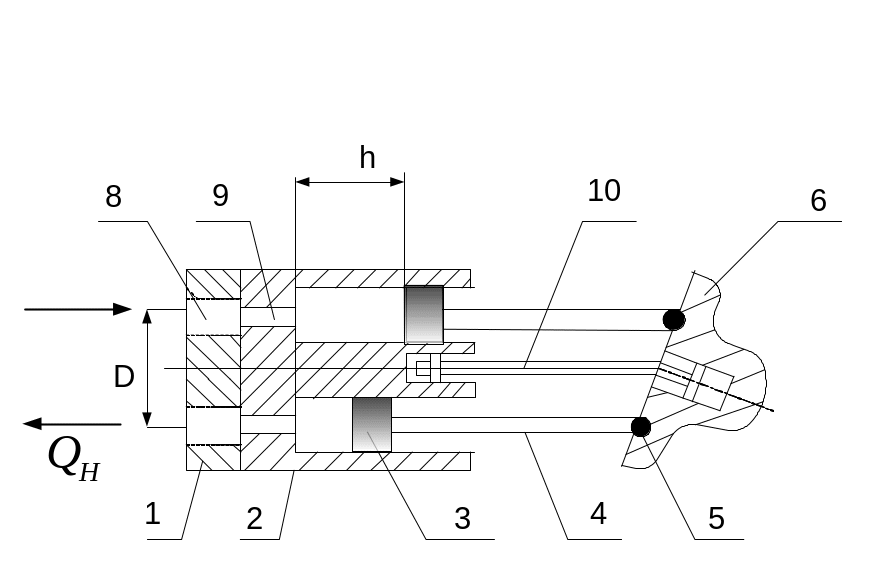

1–распределительный
диск
2–блок цилиндра
3–поршень
4–шатун
5–шарнир
6–упорный диск
7–вал насоса
8–прорез в распределительном диске
9–поршневое отверстие 10–карданный вал |
