Расчет разветвленной сети.

Определим расход на каждом участке:

, где

86400–количество секунд в сутки;

Для определения на участок 1-3,3-4,3-5 найдем интенсивность потребления:

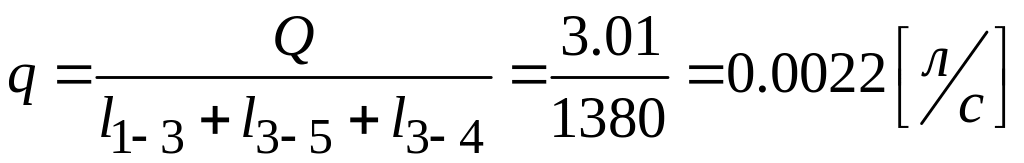

– на один погонный метр.

Путевые расходы: ;

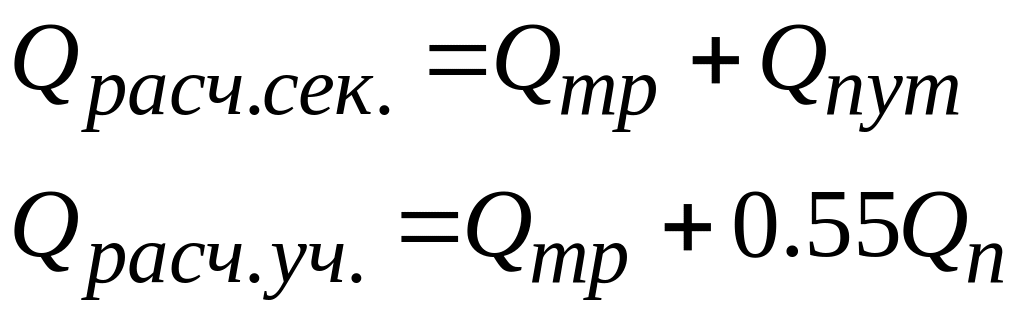

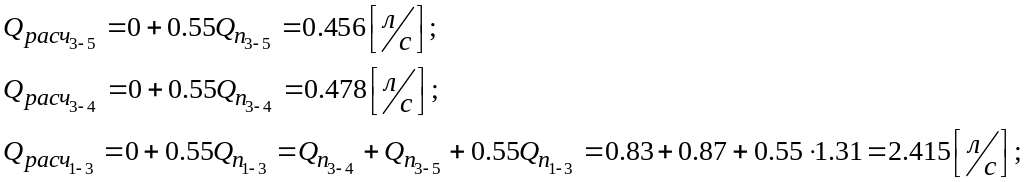

Расчетный расход:

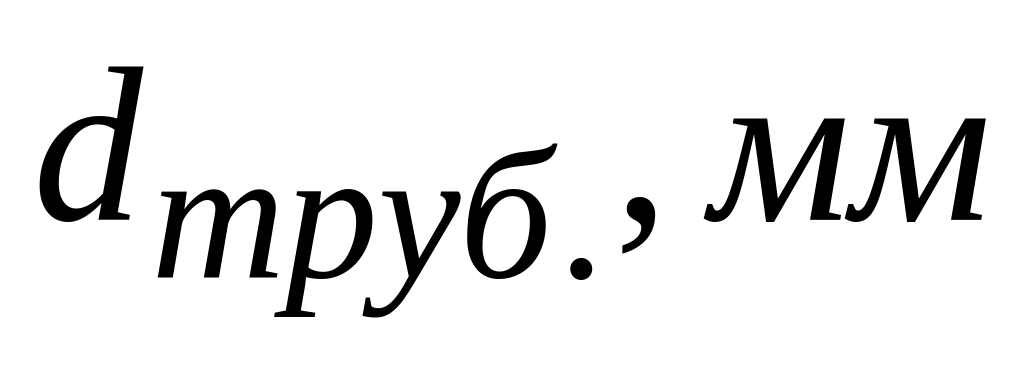

Диаметры труб, соответствующие расчетным расходам назначаются по таблице:

Зависимость между

50 75-80 100 125 150	до1 1-3 3-6 6-10 10-20

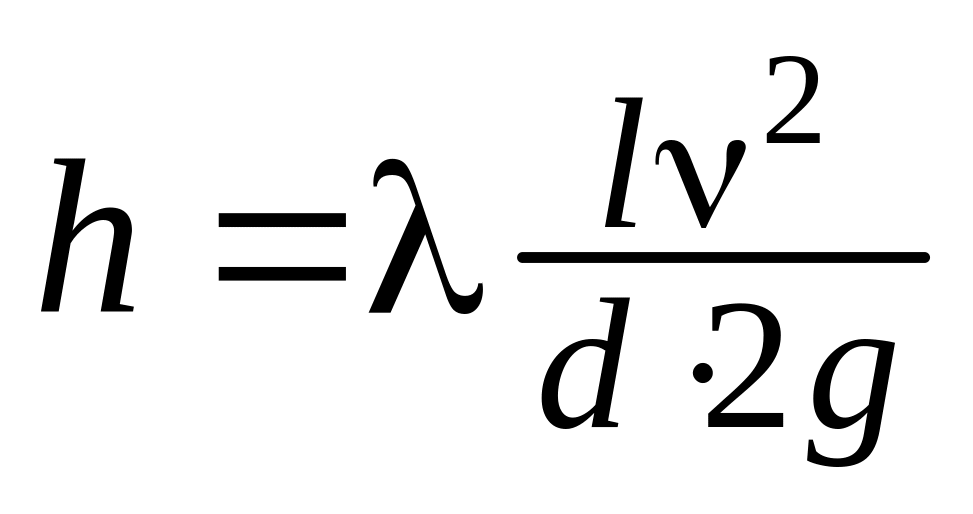

Определяем потери напора по длине на каждом участке, расчеты сводим в таблицу:

участок	участка,м	Расчетный расход,л/с		Скорость ,м/с	,м		Потери ,м

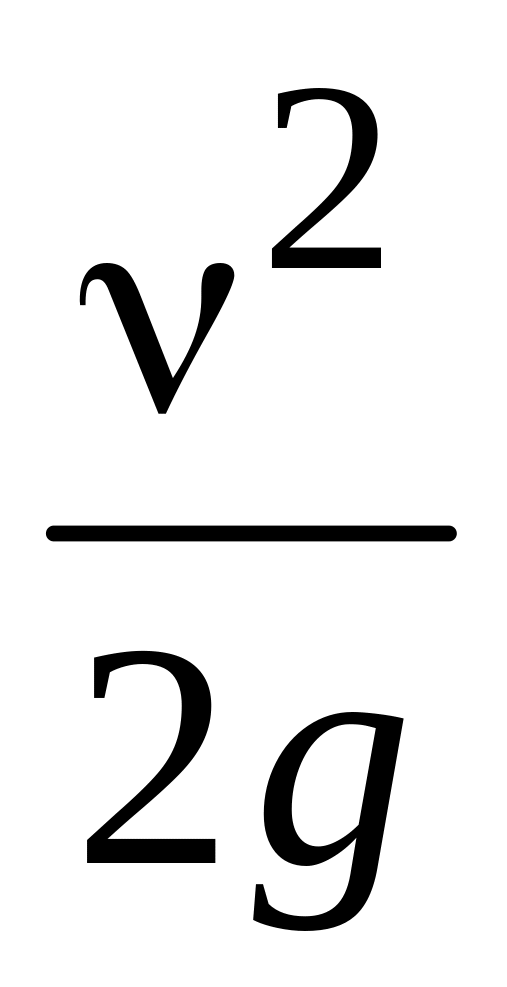

2-6 2-7 2-8 1-2 3-5 3-4 1-3 От Б до1 H-Б	230 240 130 350 380 400 600 300 70	0.96 0.25 0.15 1.36 0.456 0.473 2.415 4.37 2.7	50 50 50 75 50 50 75 100 75	…… …… …… 0.3 ….. ….. 0.55 0.6 0.6	0.013 …. …. 0.005 …. …. 0.015 …. 0.02	…… ….. ….. 0.05 …. ….. 0.05 0.043 …..	3.73 0.72 0.24 1.44 1.75 1.96 6.42 2.34 1

Определение высоты водонапорной башни и емкости бака

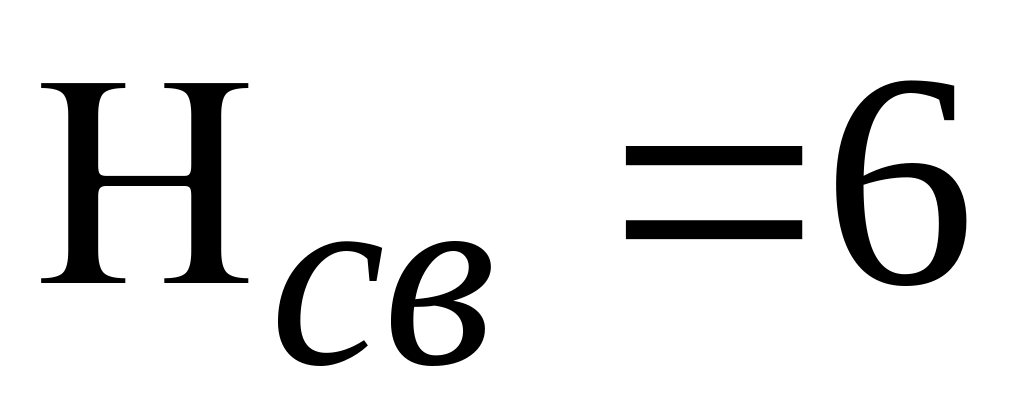

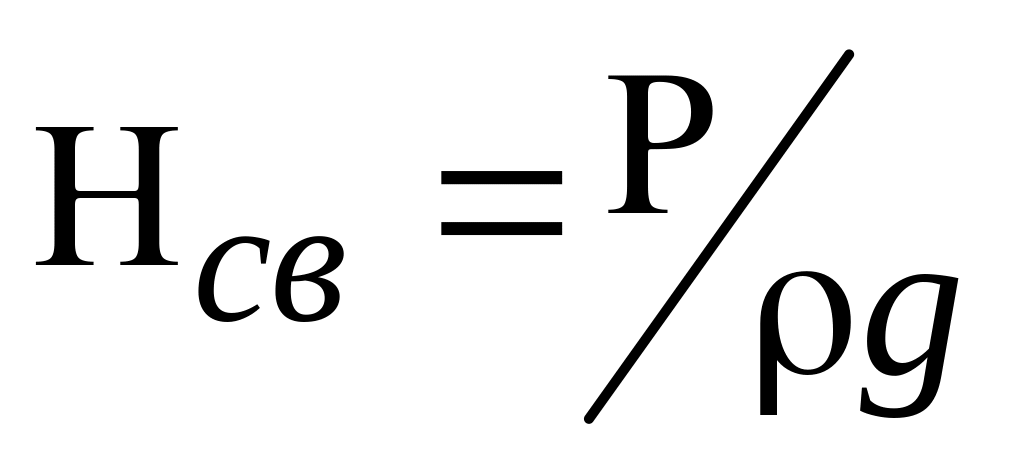

Высота водонапорной башни определяется из условия, чтобы в наиболее высокой или отдаленной точке сети (диктующей точке), был обеспечен минимальный необходимый свободный напор .В качестве диктующей точки выбираем т.4. Минимально свободные нопоры над поверхностью земли определяются по следующей таблице:

Этажность Застройка	1	2	3	4	Животноводч. фермы	Водозаборные колонки и пожарные гидраюты
Миним. Свобод. напор ,м	5-10	12	16	20	10	10

На каждый следующий этаж добавляется по 4 м. м.

Высота, на которой необходимо установить дно водонапорной башни:

Высота водонапорной башни над поверхностью земли:

Определим емкость бака башни, как сумму объемов регулирующего и неприкосновенного запасов воды, рассчитанного на 10 минутное тушение пожара. Объем регулирующего запаса воды ориентировочно определяется по таблице:

Суточный расход воды,	6	10	25	50	100	200	300
Регулирующий запас в % от суточного расхода	50-100	50-100	50-100	20-50	10-25	10-15	8-10

Из таблицы

На тушение пожара в сельской местности неприкосновенный запас должен рассчитываться исходя из условия:

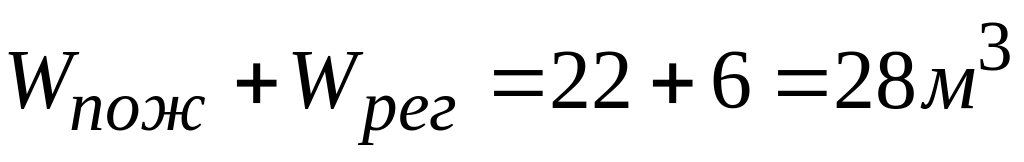

Определяем неприкосновенный запас воды:

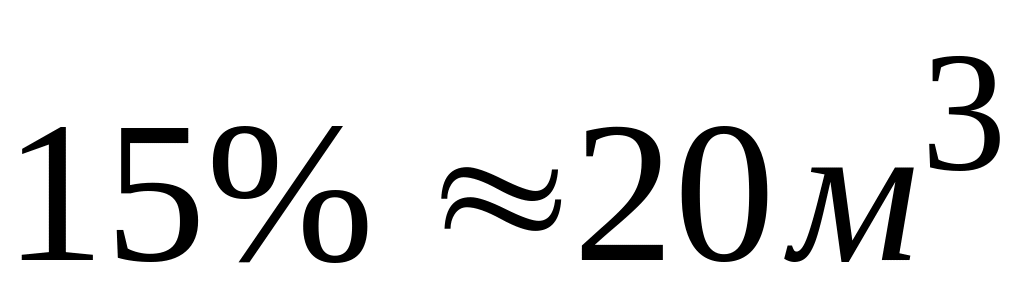

Емкость бака водонапорной башни:

Разработаны типовые проекты водонапорных башен с высотой до дна 8;10;12;14;16;20м. и емкостью бака 15;25;50

Чтобы получилось 25 берем не 22 ,а 19 , поэтому получаем 12%(входит в интервал).
