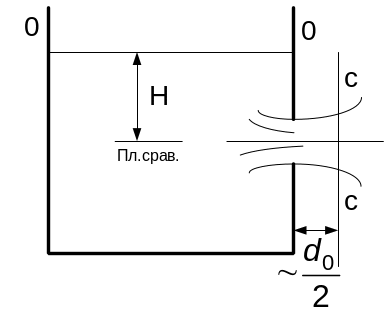

Истечение жидкости через малое отверстие в тонкой стенке.

– диаметр отверстия с–с – сжатое сечение

Определим:

Запишем уравнение Бернулли для сечений 0–0 и с–с:

– коэффициент скорости

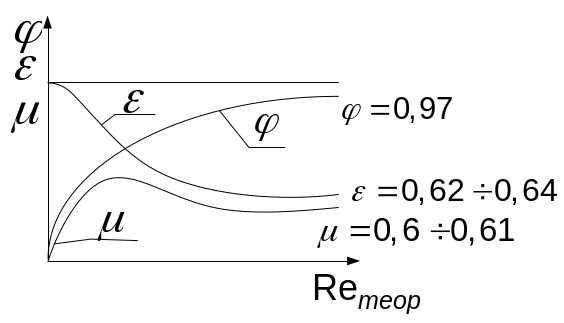

– коэффициент расхода

( формы и )

, если

Мы рассмотрели случай совершенного сжатия струи, когда боковые стенки, днище и свободная поверхность не оказывают влияния на формирование струи.

Если боковые стенки или днище находятся близко к отверстию на формировании струи и сжатие называется несовершенным.

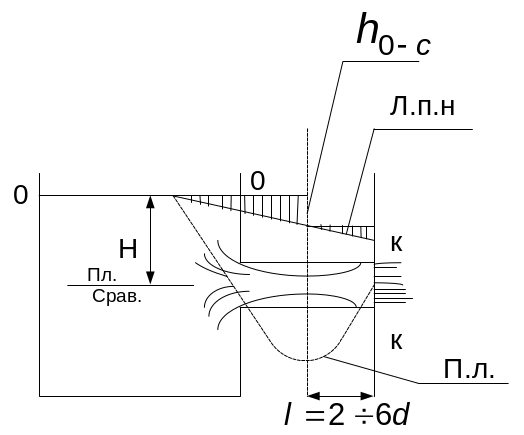

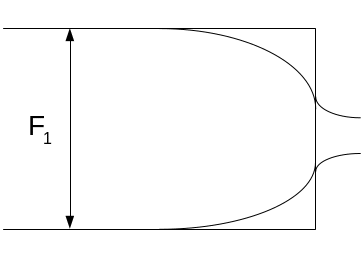

Истечение жидкости через насадки.

– коэффициент скорости

Определим величину вакуума:

При струя жидкости под действием разности давлений отжимается от стенки и пролетает сквозь насадку, нее касаясь ее (режим II) .

I режим	II режим

Водоснабжение

Система водоснабжения представляет собой комплекс сооружений, предназначенный для обеспечения водой потребителя в необходимом количестве и необходимого качества. Вопросы водоснабжения должны решаться при планировке и землеустройстве населенных пунктов с перспективой на дальнейшее развитие.

Поверхностные источники: реки, озера.

Подземные источники: колодцы, шахты.

Схемы водоснабжения:

1. тупиковые

2. кольцевые

3. смешанные

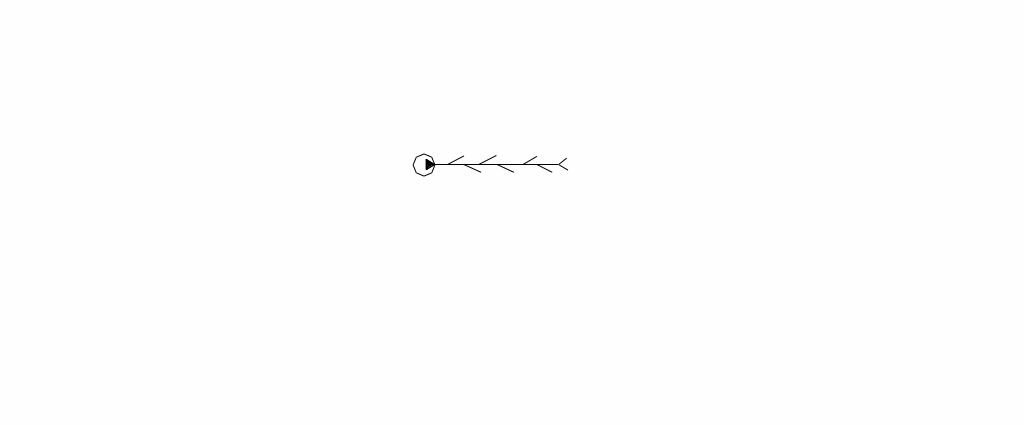

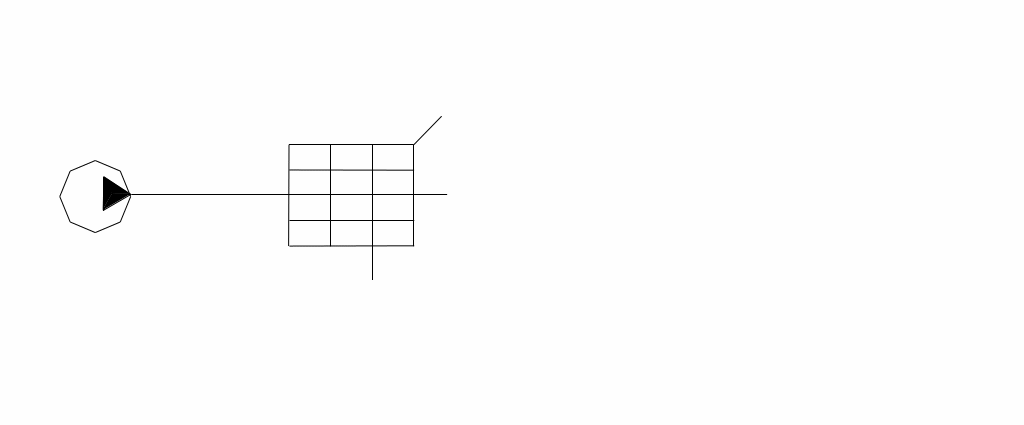

1.тупиковая система водоснабжения:

2.Кольцевая система водоснабжения:

Подвод осуществляется с двух направлений

3.Смешанная система водоснабжения:

Нормы водопотребления в населенных пунктах, животноводческих комплексах, фермах, хозяйственных дворах:

Потребитель	Среднесуточная норма потребления, л/сут.	Примечание
На каждого жителя		30л/сут.–вода из колонки
Корова Телята Бычки Лошадь Козы, овцы	60-100 15-20 60 50-80 8-10
Куры Индейки Утки, гуси	1 1,5 2	Молодняк в два раза меньше
Автомобиль Трактор	50 100-150

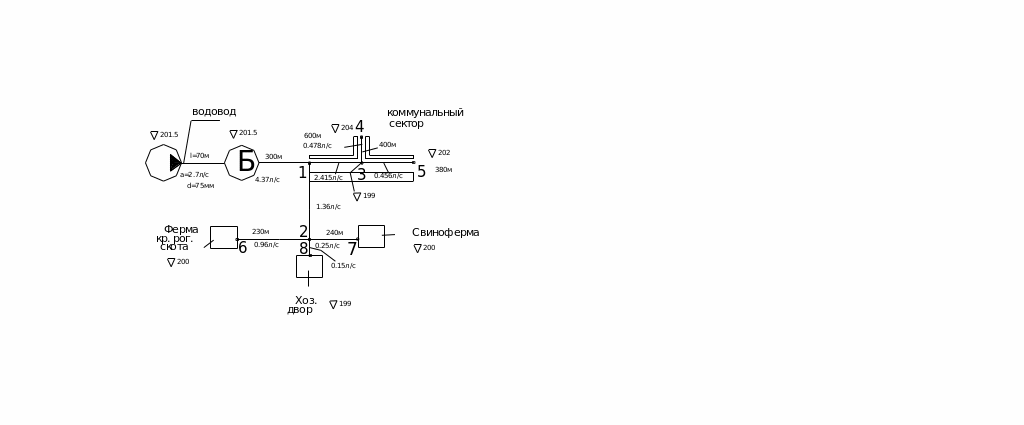

Проектирование хозяйственного водопровода по схеме тупиковой разветвленной сети.

В качестве водоисточника – колодец.

1.36л/с=0.96+0.25+0.15

Водопотребители		Расч. к-во потребителей	Среднесуточная норма потребления	Среднесуточное потребление		Расчет расхода воды
			л/сут.	л/сут.		л/сут.
Коммунальный сектор Население Скот в личном пользовании: Свиньи Коровы Козв, овцы		1400 100 100 200	50 25 60 8	70000 2500 6000 1600
Ферма круп. рогатого скота Коровы Телята	400 100		60 15	24000 1500
					0.96л/с
Свиноферма Свиноматки Откорм	40 230		50 20	2000 4600
					0.25л/с
Хоз. Двор Лошади Тракторы Автомобили	40 15 10		50 100 50	2000 1500 500
					0.15 л/с
Всего на поселок л/сут.					4.37л/с

Расчетный суточный расход с учетом суточной неравномерности равен: , где – коэффициент суточной неравномернлсти.

Принимаем продолжительность работы насосной станции с 5.00 до 21.00 часов.

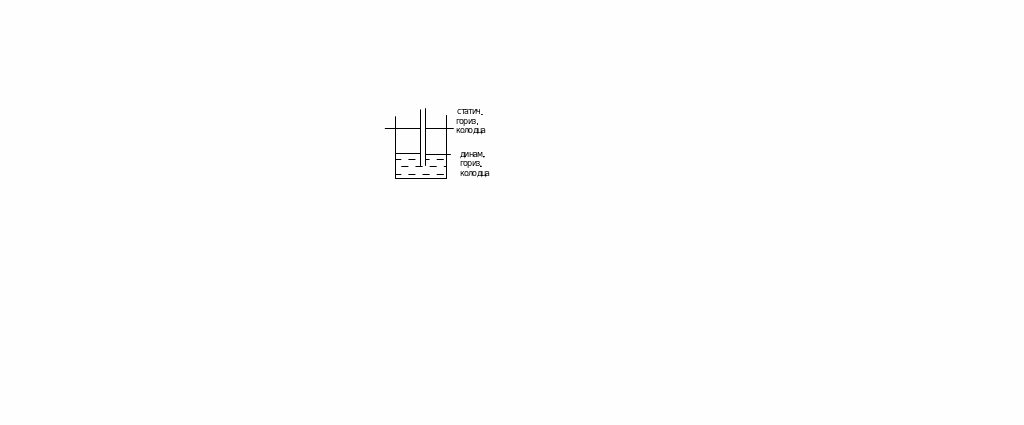

У нас динамический горизонт
