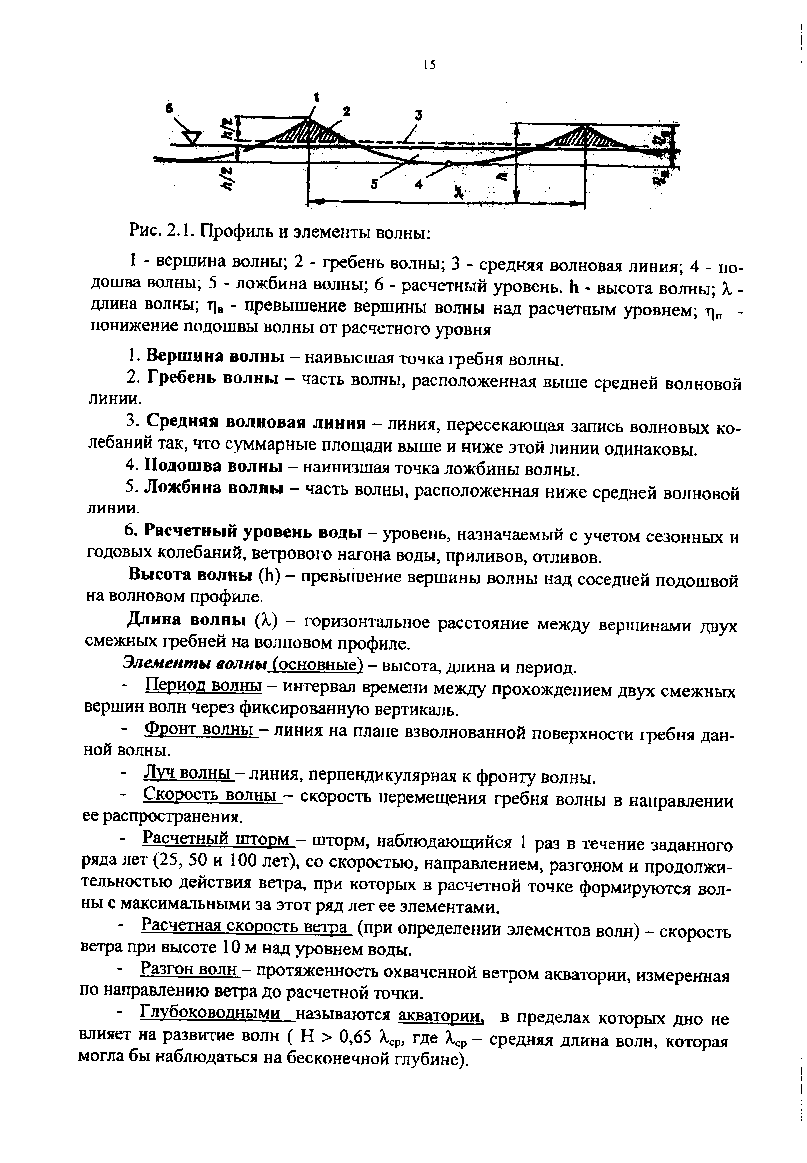

Профиль и элементы волны
Элементы
волны (—
длина, высота и период волны. Длиною
волны наз. расстояние между вершинами
или подошвами двух смежных волн. Высотою
волны наз. возвышение вершины над
подошвою. Периодом волны наз. промежуток
времени, в течение которого волна
пробегает путь, равный своей длине:
иначе, это есть промежуток времени между
прохождением двух последовательных
вершин через ту же точку пространства.)
Буровые суда
Для поискового и разведочного бурения в отдаленных районах применяют буровые суда.
Самоходные буровые суда бывают однокорпусными и двухкорпусными (катамараны). Опыт бурения с этих судов выявил ряд их конструктивных недостатков, основными из которых являются ненадежная система стабилизации на скважине, малые размеры буровой площадки и ограниченное число посадочных мест из-за использования серийных корпусов рыболовецких судов, невозможность передачи на забой необходимой осевой нагрузки при бурении станками шпиндельного типа без компенсаторов вертикальных перемещений бурового снаряда, невозможность проведения комплекса скважинных геотехнических исследований и отбора монолитов вдавливанием из-за использования бурильной колонны геолого-разведочного сортамента диаметром 0,050 — 0,064 м.
Более перспективным типом судов для бурения разведочных скважин являются катамараны. По сравнению с однокорпусными судами такого же водоизмещения они имеют ряд преимуществ: более высокую остойчивость (амплитуда бортовой качки катамарана в 2—3 раза меньше, чем у одно-корпусных судов), что позволяет работать в лучших условиях при сильном волнении моря (коэффициент рабочего времени двухкорпусных судов больше, чем однокорпусных, минимум на 25 %); более удобную для работы по форме и значительно большую (на 50 %) полезную площадь палубы (поскольку ис- пользуется межкорпусное пространство) Минимальная глубина моря, на которой возможно бурение с катамарана, определяется величиной его осадки, максимальная — длиной якорных тросов.
Несамоходные плавучие буровые установки создают, используя в качестве основания, не предназначенные для бурения несамоходные суда (баржи, плашкоуты, шаланды), деревянные плоты или специально изготовленные для бурения металлические понтоны, катамараны и тримараны.
Из несамоходных судов чаще всего используют баржи. Из всего многообразия типов барж не все пригодны для производства буровых работ на море. Наиболее удобна сухогрузная баржа с открывающимися в днище люками, благодаря чему буровой станок можно установить в центре баржи. Буровые плоты наиболее доступны в изготовлении. Тяжелые плоты глубоко погружены в воду. Это повышает их остойчивость, но увеличивает осадку и не исключает захлестывание оборудования даже небольшой волной. Со временем плоты теряют свою плавучесть, и срок службы их сравнительно небольшой.
Способы эксплуатации морских месторождений
Если подъем жидкости или смеси с забоя на дневную поверхность происходит только за счет природной энергии WП (WИ=0), то такой способ будем называть естественно-фонтанным. Если давление на устье скважины больше давления насыщения (Ру > Рнас), то свободный газ в подъемнике отсутствует, а жидкость поднимается на поверхность только под действием собственной потенциальной энергии. Такой способ эксплуатации называется артезианским фонтанированием либо подъемом жидкости за счет гидростатического напора пласта. Следует заметить, что в настоящее время этот способ имеет ограниченное распространение.Если подъем продукции скважины на дневную поверхность происходит либо за счет природной и искусственной энергии, либо только за счет искусственной энергии, то такой способ эксплуатации называется механизированным.
Механизированный способ эксплуатации может осуществляться в двух вариантах:
1. Искусственная энергия вводится в добываемую продукцию централизованно, а распределение ее между добывающими скважинами происходит непосредственно в залежи. Такой способ ввода энергии в залежь и ее распределение осуществляются при использовании методов поддержания пластового
2. Искусственная энергия вводится непосредственно в каждую конкретную добывающую скважину с помощью какого-либо механического, электрического или гидравлического устройства. Ввод искусственной энергии в скважину осуществляется различными способами: компримированным газом (воздухом) или специальными глубинными насосами.
Способ эксплуатации скважин, при котором подъем жидкости на поверхность происходит под действием пластовой энергии, называется фонтанным.
Газлитный способ эксплуатации
На рис.40редставлена принципиальная схема газлифтной скважины. Сущность процесса подъема продукции скважин при газлифтной эксплуатации заключается во введении в подъемник компримированного газа в объеме Vг.
Этот способ эксплуатации, являясь достаточно простым с технической и технологической точек зрения, в определенных условиях может оказаться экономически неэффективным. Для его реализации необходимы, как правило, посторонний источник газа и строительство дорогостоящих компрессорных станций, системы подготовки газа и его распределения по добывающим скважинам.
Бесштанговая эксплуатация
Эти установки относятся к классу бесштанговых, что делает их более привлекательными.
Во-первых, они предназначены для эксплуатации средне- и высокодебитных скважин с достаточно большим диапазоном высоты подъема продукции. Во-вторых, привод глубинного насоса осуществляется электродвигателем, расположенным в скважине.
