«Проектирование вещательного радиоприемника УКВ диапазона»

Пояснительная записка к курсовому проекту

По дисциплине «Устройства приёма и обработки сигналов»

Ро561.001.001.ПЗ

Выполнил:

студент группы Ро-561

Живлянцев М.В

Сдал:

«___» ____________ 2010г.

________________(подпись)

Проверил:

преподаватель кафедры РТКС

Пятси А.Х.

Мурманск

2010

содержание

Техническое задание………………………………………………………………………….	3
Структурная схема вещательного радиоприемника…………………………………………	4
1. Расчет входной цепи………………………………………………………………………..	5
2. Расчет усилителя радиочастоты (УРЧ)……………………………………………………	7
3. Расчет смесителя……………………………………………………………………………	10
4. Расчет усилителя промежуточной частоты (УПЧ)……………………………………….	12
5. Расчет автоматической регулировки усиления (АРУ)……………………………………	17
6. Расчет частотного детектора и ограничителя …………………………………………….	21
Список использованной литературы………………………………………………………..	26
Схема электрическая принципиальная………………………………....…………………27

Техническое задание

Спроектировать вещательный радиоприемник УКВ диапозона со следующими параметрами:

Вид модуляции……………………………….……………...…………………	ЧМ
Диапозон принимаемых частот, МГц…………………….…………………..	88 – 108
Промежуточная частота, МГц………………………………….……………..	315
Чувствительность, мкВ ………………………………………………………..	не хуже 10
Избирательность по соседнему каналу, дБ…………………………………..	не менее 50
Избирательность по зеркальному каналу, дБ..............………………………	не менее 50
Напряжение питания, В…………………………………………...…..……….	9
Антенна……………………………………………………….……..…………	/4 штырь
Конструктивная добротность…………………………………………………	120

Структурная схема вещательного радиоприёмника

Назначение основных блоков:

ВЦ (входная цепь) – основным назначением ВЦ являются передача полезного сигнала от антенны ко входу первого усилителя приемника и предварительная фильтрация помех на частотах побочных каналов приёма, а также интенсивных по уровню помех.

УРЧ (усилитель радиочастоты) – с помощью УРЧ осуществляется усиление на частоте принимаемого сигнала, а также обеспечение основной частотной избирательности.

ВЦ вместе с УРЧ обеспечивают заданную избирательность приемника по зеркальному каналу и по каналу промежуточной частоты, а также общую предварительную фильтрацию помех. Основное усиление и обработка сигнала производиться в тракте промежуточной частоты.

СМ (смеситель) – преобразователь частоты, предназначен для переноса спектра радиосигнала из одной области радиочастотного диапозона в другую. Перенос спектра должен происходить без изменения вида и параметров модуляции, т.е. линейно.

Г (гетеродин) – генератор вспомогательных колебаний.

ФСС (фильтр сосредоточенной селекции) – выделяет одну из комбинационных составляющих частоты, так как в результате воздействия сигнала и колебаний гетеродина с частотой на выходе смесителя возникают колебания с комбинационными частотами , где m, n – целые числа. ФСС обеспечивает высокую избирательность РПУ по соседним каналам приема.

УПЧ (усилитель промежуточной частоты) – усиление сигнала на промежуточной частоте, а также обеспечение частотной избирательности по соседним каналам приема.

АРУ (автоматическая регулировка усиления) – предназначена для поддержания постоянного напряжения на выходе УПЧ, необходимого для нормальной работы выходных устройств приемника.

1. Расчет Входной цепи

Преселектор представляет собой полосовой фильтр и усилитель радиочастоты. Основная цель данного блока – предварительная селекция в полосе частот 20 МГц в диапазоне 88-108 МГц и подавление помех по зеркальным каналам, так как данные помехи вносят наибольший вклад. Задача входной цепи – предотвращение перехода усилителя радиочастоты в нелинейный режим из-за мощных помех вне полосы пропускания входной цепи. Задача усилителя – снизить вклад шумов последующих каскадов.

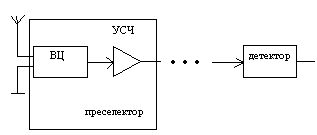

Рис 2. Функциональная схема преселектора.
