3.3.4.1 Раздельный запуск

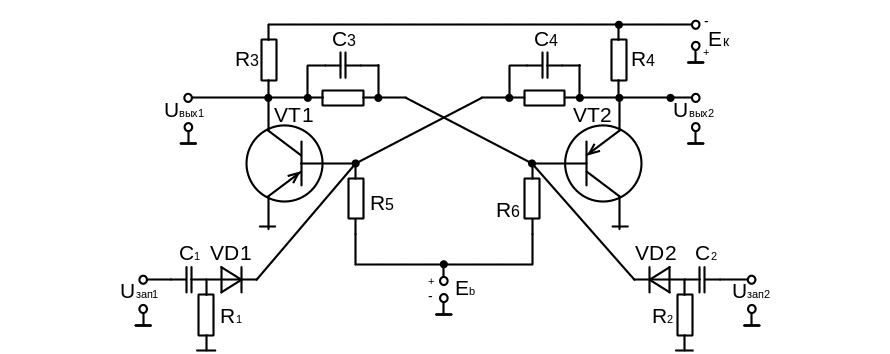

Такой запуск триггера показан на рис. 3.61 Он необходим, когда по принципу работы устройства сигналы, переключающие триггер в состояния 1 и 0, поступают с двух точек схемы.

Рисунок 3.61

Положительный прямоугольный импульс, поступающий на один из входов, дифференцируется, и соответствующий фронту положительный остроконечный импульс через разделительный диод VD1 или VD2 воздействует на базу насыщенного тран­зистора. Следующее переключение схемы произойдет под действием импульса, поступившего на другой вход.

3.3.4.2 Счетный запуск

Счетный запуск осуществляется импуль­сом определенной полярности, поступающим на общий вход обоих плеч триггера. Часто такой триггер сокращенно называют счетным (Т-триггером). Задача цепи запуска — направить каждый запуска­ющий сигнал в нужном направлении. Кроме того, она должна устранить опасность повторного переключения от одного запу­скающего импульса, еще присутствующего на общем входе уже после опрокидывания триггера.

Предположим, что в одном из устойчивых состоя­ний триггера транзистор VT1 насыщен, aVT2 заперт( ; ; ; ). При этом анод диода VD1 имеет потен­циал , а его катод — потенциал , так что VD1 отперт. Анод диода VD2 имеет потенциал ,а катод — потенци­ал , так что VD2 надежно заперт напряжением . Через резисторы и выходное сопротивление генератора запуска конденсатор заряжен до напряжения . Напряжение на конденсаторе : .

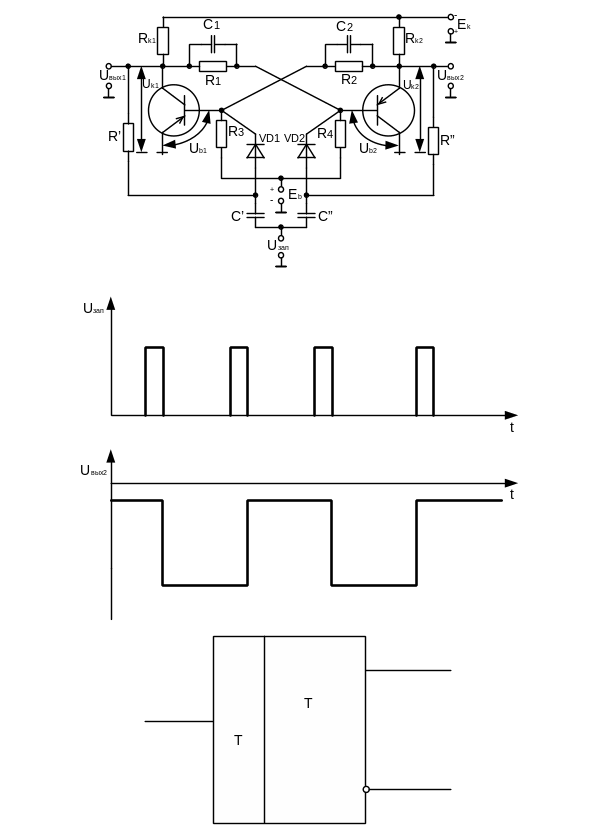

Рисунок 3.62

Положительный запускающий импульс проходит через при­открытый диод VD1 на базу транзистора VT1. В результате VT1 выходит из насыщения. Через два отпертых транзистора замыкается петля положи­тельной обратной связи — возникает лавинообразный процесс, который приводит к переключению триггера: транзистор VT1 запирается, а транзистор VT2 переходит в режим насыще­ния.

Вслед за этим обратного опрокидывания не произойдет, так как на анод VD2 кроме запускающего импульса приложено запирающее напряжение с конденсатора , состояние которого за время опрокидывания не изменяется. Поэтому к открывшемуся транзистору VT2 поло­жительный импульс с входа сейчас не пройдет.

После переключения триггера конденсаторыСи начнут перезаряжаться через резисторы и . После перезарядки напряжения на конденсаторах примут значения . Значительно раньше закончится запускающий импульс, а следу­ющий сумеет пройти только через диод VD2 на базу отпертого сейчас транзистора VT2.

Временные диаграммы триггера со счетным запуском приве­дены на рис. 3.62, б. Из них следует, что каждой паре входных запускающих импульсов соответствует один импульс на выходе, т. е. триггер делит на два количество поступающих на вход импульсов.

3.3.5 Быстродействие транзисторных триггеров

Быстродействие триггера выражается в герцах и оценивается наибольшим числом переключений, которое может быть осуществлено в 1 с.

Быстродействие обратно пропорционально разрешающему времени — минимальному временному интервалу, за который триггер изменяет свое состояние на противоположное.

Разрешающее время, а, следовательно, и быстродействие триггера зависят от инерционности транзисторов, а также от величин емкостей конденсаторов и соответствующих сопротивлений резисторов схемы, определяющих длительность перезарядки конденсаторов.

Основными методами повышения быстродействия транзи­сторных триггеров являются использование высокочастотных транзисторов, устранение насыщения, уменьшение времени уста­новления напряжения на ускоряющих конденсаторах.
