3.5.1.2 Глин компенсационного типа.

Ток зарядки конден­сатораСокажется неизменным, если в его цепи (рис. 3.52) будет действовать источник (назовем его компенсирующим), напряжение которое «следит» за напряжением и в любой момент времени компенсирует его. Действительно, в этом случае ток зарядки не меняется во времени:

Как следует из схемы рис. 3.52, напряжение действует соглас­но с напряжениемЕи встречно напряжению .В соответствии с этим в основу принципиальных схем ГЛИН положено либо сог­ласное включение иЕ (оно достигается наличием в схеме положительной обратной связи), либо встречное включение и (за счет наличия в схеме отрицательной обратной связи).

В схеме ГЛИН с положительной обрат­ной связью действует эквивалентный источник (обведенный пунк­тиром на рис. 3.52), напряжение которого увеличивается при зарядке конденсатора аналогично ,благодаря чему ток в цепи остается неизменным. В таких генераторах выходное напря­жение снимается с конденсатора, одна обкладка которого соеди­няется с «землей», поэтому ни один зажим источника Е соеди­няться с «землей» не должен.

В схеме ГЛИН с отрицательной обратной связью можно мысленно объединить компенсирующий источник и конденсатор С и считать, что источник Е обеспечивает неизменный ток в цепи, содержащей только резистор R. В таком генераторе один зажим источника Е (например, отрицательный в схеме рис. 3.52) можно соединить с «землей», а напряжение снимать с компенсирующего источника.

3.5.1.3 Глин с положительной обратной связью

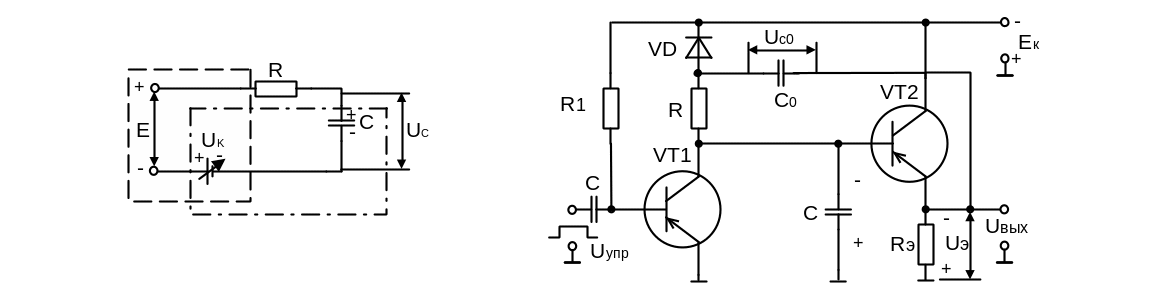

Рисунок 3.53Рисунок 3.54

Схема такого генератора приведена на рис. 3.53. На транзисторе VT1 собран коммутирующий каскад, переключающий конденсатор С с раз­рядки на зарядку. Роль компенсирующего источника выполняет эмиттерный повторитель на транзисторе VT2 с коэффициентом усиления . Конденсатор С₀ является источником питания схемы при зарядке конденсатораС; его выбирают из условия , так что за время зарядки конденсатораС напряжение на С₀ остается практически неизменным. Ни один вывод С₀ не сое­динен с «землей». Диод VDобеспечивает отключение источника Е от схемы во время зарядки конденсатора С.

До прихода управляющего импульса транзистор VT1 насы­щен, благодаря чему конденсатор С разряжен. В это время конденсатор С₀ заряжается по цепи: +Е— «земля» — резистор R_э — С₀ — диод VD— (-Е), в конце зарядки .

С приходом управляющего импульса транзистор VT1 запира­ется и конденсатор С начинает заряжаться через резистор R. Благодаря этому напряжение на выходе эмиттерного повтори­теля возрастает по абсолютному значению. Теперь сумма соглас­но действующих напряжений превышаетЕ— диод VDзапирается, схема отключается от внешнего источника Е и начи­нает питаться от заряженного конденсатора . Так как коэф­фициент передачи эмиттерного повторителя , то , т. е. напряжение на выходе эмиттерного повторителя «следит» за напряжением на конденсаторе С. В результате с увеличением напряжения на заряжающемся конденсаторе С почти так же возрастает сумма ,а алгебраическая сумма Uвсех напря­жений в цепи и ток I в ней остаются практически постоянными: ; =const. В результате практически линейно нарастают напряжения , и .
