3.4.8.2 Ждущий блокинг-генератор.

В ис­ходном состоянии блокинг-генератор заперт. С приходом запу­скающего импульса он формирует один импульс и снова запира­ется до прихода на вход очередного.

Ждущий режим может быть обеспечен различными спосо­бами.

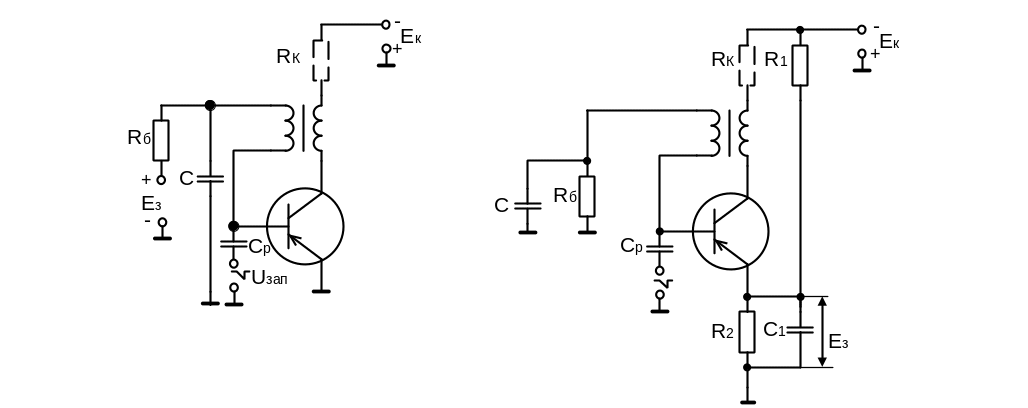

На рис. 3.43 показан заторможенный блокинг-генератор, где запирание эмиттерного перехода осуществляется источником Е₃. Чаще напряжение запирания подается от общего коллекторного источника (рис. 3.44). Чтобы запуск мог осуществляться им­пульсами относительно небольшой амплитуды, запирающее на­пряжение следует уменьшить по сравнению с . Этой цели служит делитель R1—R2. Конденсатор С1 (рис. 3.44) исключает отрицательную обратную связь, которая могла бы быть за счет резистора R2.

Запуск заторможенного генератора стремятся осуществить так, чтобы исключить взаимное влияние цепи запуска и генерато­ра. Схемы с непосредственным запуском на базу через раздели­тельный конденсатор С_р (рис. 3.43, 3.44) не удовлетворяют тако­му требованию. Поэтому применяют более сложные схемы за­пуска.

Рисунок 3.43 Рисунок 3.44

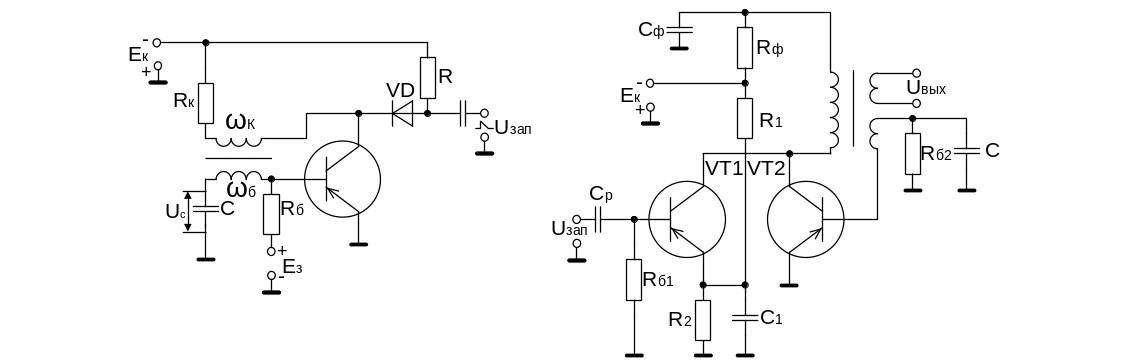

На рис. 3.45 изображена схема, в которой запуск блокинг-генератора осуществляется через разделительный диод VD. В от­сутствие запускающего импульса диод прикрыт, так как его анод и катод имеют один и тот же потенциал — .

Рисунок 3.45 Рисунок 3.46

Положительный запускающий импульс u_зап передается через диод VDна коллекторную обмотку W_ктрансформируется с из­менением полярности в базовую обмотку W_Би отпирает тран­зистор. Начинается генерация импульса. Уже во время формирования фронта потенциал коллектора (а следовательно, катода диода) лавинообразно повышается и диод запирается. Таким образом, блокинг-генератор отключается от источника запуска­ющих импульсов, чем исключается их взаимное влияние.

Этот же принцип используется в схеме на рис. 3.46. Здесь роль элемента, разделяющего источник запускающих импульсов и блокинг-генератор (на транзисторе VT2),выполняет усилитель запускающих импульсов на транзисторе VT1. В исходном состо­янии он заперт, как в схеме рис. 3.45. Заперт и транзистор VT2: потенциал его базы примерно равен нулю, так как конденсатор С практически разряжен через R_Б2.

3.4.8.3 Синхронизированный блокинг-генератор.

Вавтоколебательном режиме блокинг-генератору свойственна относительно низкая стабильность частоты. В целях ее повышения блокинг-генератор нередко синхронизируют импульсами с большой стабильностью периода.

Используя схемы запуска (рис. 3.47 а, б), синхроимпульсы можно подводить к различным электродам транзистора, но с та­ким расчетом, чтобы на базу действовали импульсы отрицатель­ной полярности.

Синхроимпульсы с периодом открывают запертый транзистор блокинг-генератора несколько раньше того момента, в который он от­крылся бы самостоятельно. При этом стабильность частоты блокинг-генератора определяется стабильностью частоты син­хронизирующих импульсов.

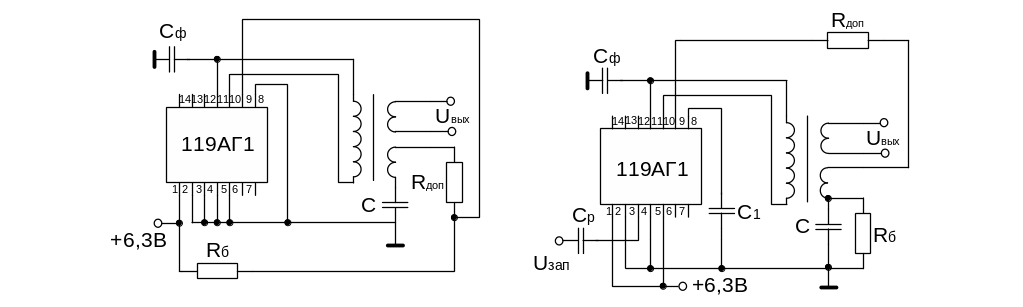

Рисунок 3.47

Каки мультивибратор, блокинг-генератор можно использо­вать и для деления частоты. В этом режиме период колебаний блокинг-генераторадолжен быть в несколько раз больше пери­ода следования синхроимпульсов, аих амплитуда должна быть небольшой, чтобы транзистор блокинг-генератора отпирался не каждым синхроимпульсом, а через определенное число перио­дов.
