3.3.9.2 Генератор с контуром ударного возбуждения в цепи эмиттера.
а)
б)

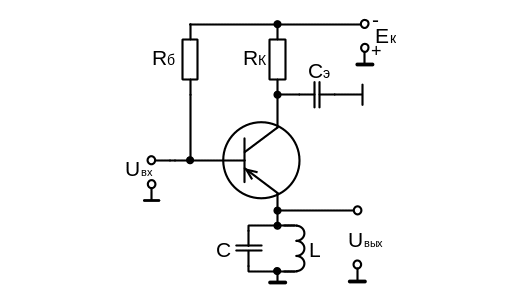

Рисунок 3.28Генератор с контуром ударного возбуждения в цепи эмиттера.
В отличие от генератора с контуром ударного возбуждения в цепи коллектора,здесь затухание колебаний происходит быстрее, так как контур шунтируется малым выходным сопротивлением каскада с общим коллектором. Отличием является также полярность первой полуволны – она положительная.
Дополненная
эмиттерным повторителем и цепью обратной
связи (рис. 3.28 б), эта двухкаскадная схема
применяется для получения серии
незатухающих колебаний. Колебания,
возникающие на контуре, через разделительный
конденсатор
подаются на эмиттерный повторитель
(транзистор VТ2), усиливаются им по току
и без изменения фазы вносятся обратно
в контур.
Значение сопротивления резистора R2 можно подобрать так, чтобы полностью скомпенсировать потери в контуре и получить синусоидальные колебания неизменной амплитуды. Конденсатор предотвращает соединение по постоянному току базы транзистора VT2 через катушку L с (‘’землёй’’) чем сохраняется режим базы.
3.3.10 Формирующие линии
3.3.10.1 Формирование прямоугольных импульсов длинной линией
Предположим,
что внутреннее сопротивление
источника
,сопротивление
нагрузки
,
равны волновому сопротивлению линии
т.е.
.
Замкнем
ключ Кл1. Через время
(где
-
длина линии, а
-
скорость распространения волны вдоль
линии) такая разомкнутая линия будет
по всей длине равномерно заряжена до
напряжения Е .
Теперь
линию можно рассматривать как источник
напряжения с внутренним сопротивлением,
равным
.
В некоторый момент времени
замкнем Кл2 и разомкнем Кл1; тогда на
нагрузке
выделится напряжение :
Так
как каждый участок линии заряжен до
напряжения Е, то линия начнёт разряжаться
через
:
от нагрузки (
)
к разомкнутому началу линии распространяется
волна с напряжением
,
что приводит к разряду линии до напряжения
.

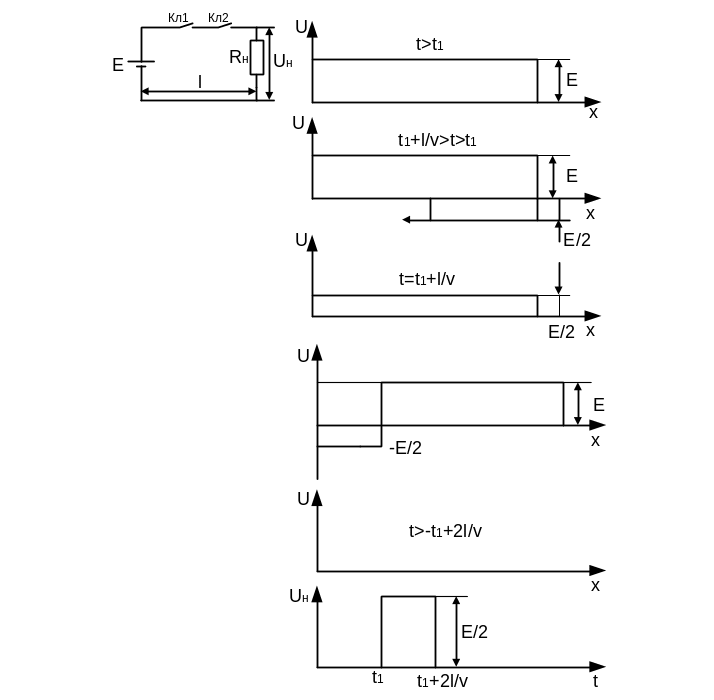

Рис
3.29 Формирование прямоугольных импульсов
Длинной линией
В
момент
волна достигнет разомкнутого начала
линии и отразится от неё без изменения
амплитуды и начнёт распространяться к
нагрузке, и к моменту
вся линия полностью разрядится.
В
результате на нагрузке выделяется
прямоугольный импульс с амплитудой
и длительностью
Таким
образом, длинная линия становится
формирователем импульса наносекундной
длительности; для увеличения
нужно удлинять линию, что нерационально
3.3.10.2 Цепочечные линии задержки.
Цепочечная линия относятся к искусственным линиям задержки. Конструктивно цепочечные линии представляют собой ферритовый стержень, на который намотаны катушки индуктивности; конденсаторы присоединены одним концом между катушками, другим – к общему вывод.

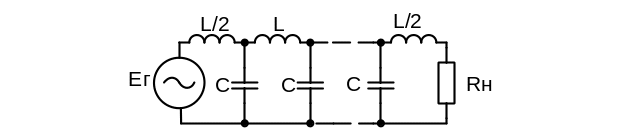

Рисунок3.30 Схема цепочечной линии задержки.
Для
получения импульсов с малыми искажениями
линия должна иметь достаточно широкую
полосу пропускания. Между тем каждая
ячейка цепочечной линии представляет
собой фильтр нижних частот, пропускающий
без заметного ослабления те составляющие,
частоты которых меньше частоты среза
фильтра (с повышением частоты
индуктивности ячеек L
увеличиваются, емкости ячеек С
уменьшаются, =>увеличивается волновое
сопротивление
).
Условие формирования практически безыскажённого импульса:
,
=>LC нужно уменьшать.
Однако для уменьшения габаритов линии следует уменьшать число ячеек n ,а L и C должны увеличиваться.
Цепочные линии используют для задержки импульсов на единицы-десятки мкс.
