Разновидности ключей на биполярных транзисторах
Повышение быстродействия получают за счёт :
Использования ВЧ транзисторов
Увеличения
Уменьшения в режиме насыщения
Ключ с ускоряющим конденсатором

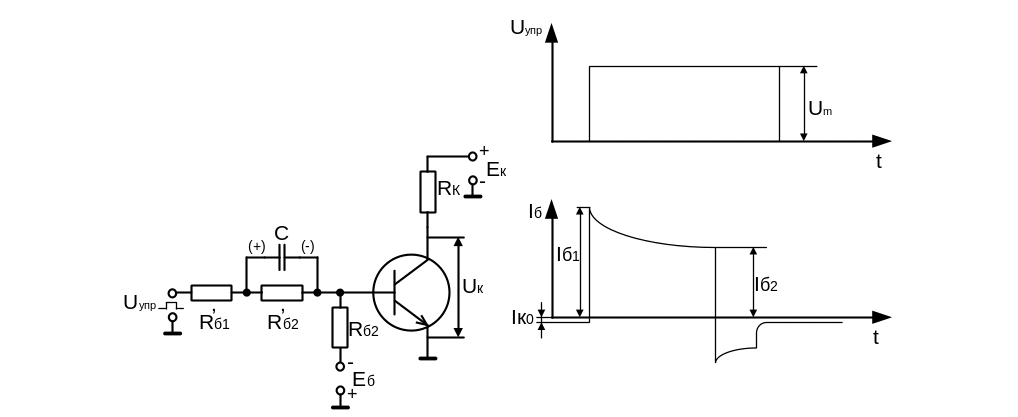

Рисунок 3.14
В таком каскаде удается уменьшить ток базы после того, как транзистор вошел в режим насыщения. При этом уменьшается степень насыщения и, как следствие, время рассасывания заряда (задержка выключения) после окончания положительного входного импульса.
При включении
транзистора VT
составляющая базового тока, обусловленная
положительным управляющим импульсом,
проходит через резистор
и разряженный ускоряющий конденсатор
С т.е. ток базы ограничивается только
.
Поэтому в базу транзистора втекает
значительный ток
;
в результате длительность фронта
включения уменьшается.
Конденсатор С
начинает заряжаться, когда транзистор
уже находится в насыщении. После зарядки
конденсатора ток управляющего импульса
ограничивается двумя резисторами R'Б1и
R'Б2
. Поэтому
.
С окончанием
управляющего импульса базовый ток из-за
источника
меняет свое направление, затем
экспоненциально уменьшается, а после
запирания транзистора устанавливается
на уровне
.
При этом напряжение на зарядившемся
конденсаторе
ускоряет выключение транзистора. Таким
образом, в каскаде крутой фронт включения
транзистора сочетается с уменьшением
длительности фронта выключения и
задержки выключения.
Ненасыщенный ключ с нелинейной отрицательной обратной связь
( ООС)
Задержку выключения
можно устранить полностью, если избежать
насыщения транзистора. Для этого
коллектор транзистора типа n-p-n
должен всегда иметь положительный
потенциал относительно базы (
).
Однако при включении транзистора база
получает положительный потенциал со
стороны входа ключа, а положительный
потенциал коллектора убывает по мере
увеличения коллекторного тока, так что
напряжение
может стать меньше нуля.

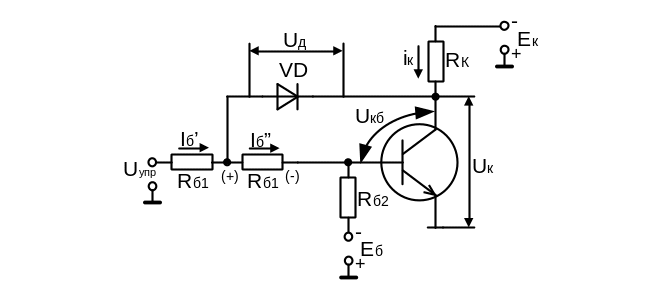

Рисунок 3.15 Схема ненасыщенного ключа с нелинейной ООС
Условие
выполняется в каскаде, в котором за счет
диода VD
реализуется ООС.
В отсутствие
положительных управляющих импульсов
транзистор VT
и диод VD
заперты - ООС отсутствует. С поступлением
положительного управляющего импульса
транзистор отпирается, коллекторный
ток Iк
нарастает, а потенциал коллектора Uк
уменьшается. При этом через резисторы
проходит одинаковый ток базы. Когда в
процессе включения потенциал коллектора
опустится ниже величины анодного
напряжения, диод откроется и
т.
е. положительным относительно на
.
В рассмотренном
каскаде на этапе включения можно
допустить большой базовый ток
.
После отпирания диода VD
значительная часть управляющего тока
ответвляется через диод VD,
благодаря чему базовый ток
уменьшается.
Так как ток через резистор
не меняется (
),
то ответвившийся через диод VD
ток замыкается на
через транзистор VT.
В настоящее время нелинейную ООС реализуют с помощью диода Шотки. Он представляет собой алюминий-кремниевый диод с малым падением напряжения в отпертом состоянии (менее 0,5 В), в котором практически отсутствует накопление заряда, благодаря чему время его переключения составляет единицы наносекунды.

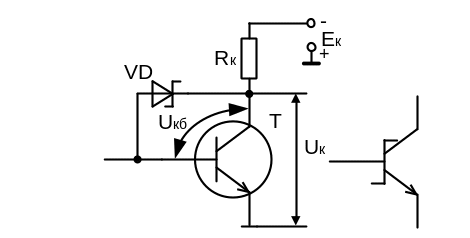

Рисунок 3.16 Транзистор Шоттки
Единую интегральную структуру транзистор - диод Шоттки называют транзистором Шоттки, его условное обозначение показано на рис 3.16 .
