Инвертирующий усилитель
Так как операционный усилитель (ОУ) имеет большой коэффициент усиления по напряжению , то даже малое дифференциальное входное напряжение, которое может возникнуть из-за ассиметрии входного каскада или нестабильности элементов входной цепи, способно перегрузить ОУ и вызвать смещение от 0 до . Тогда ОУ окажется в состоянии насыщения и потеряет способность усиливать. Кроме того зависит от температуры и .
Вследствие указанных причин ОУ почти всегда применяется с глубокой ОС, которая обеспечивает получение хорошей стабильности и нуля выходного напряжения. Чаще других применяются параллельная ООС по напряжению.

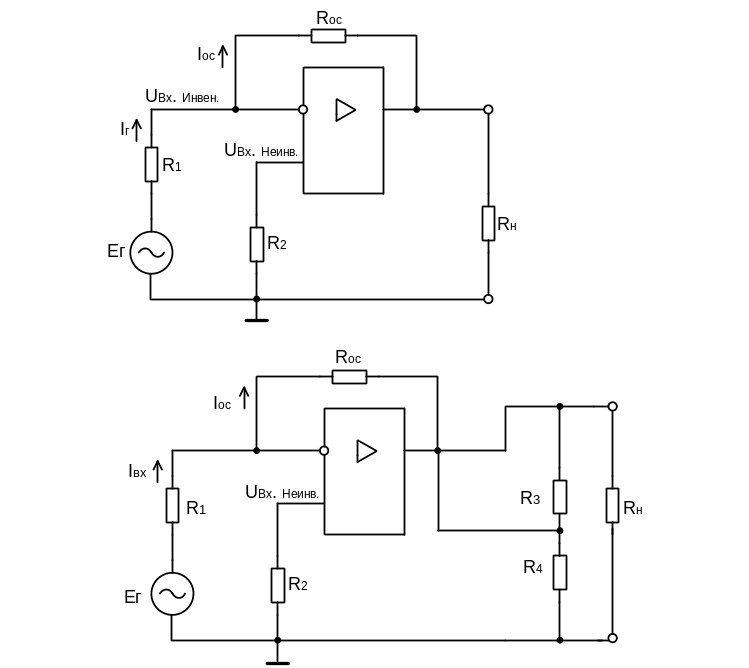

Рисунок 2.15 Схемы инвертирующего усилителя на базе ОУ с внешней ООС (без цепи питания и частотной коррекции)
Это базовая схема, на основе которой строятся почти все остальные. Название усилителя говорит о том, что входной сигнал должен подаваться на инвертирующий вход. Сигнал ОС тоже должен подаваться на инвертирующий вход (только тогда ОС OOC). Также ОС оказывается параллельной и по напряжению.
Для идеального ОУ:
Учитывается
также, что
ограничено
,
и можно считать
Следовательно,
ток
,
протекающий через резистор R1,
равен току
,
протекающий через
.
Так как
,
то всё входное напряжение падает на
резисторе R1:
а всё выходное напряжение падает на резисторе :
.
Отсюда коэффициент усиления по напряжению инвертирующего усилителя с ОС:
Входное сопротивление:
Выходное
сопротивление:
,
так как даже без ОС
;
кроме того, здесь ОС – отрицательная
по напряжению, она понижает выходное
сопротивление; глубина её бесконечна,
так как
Уравнение показывает, что коэффициент усиления инвертирующего усилителя определяется только сопротивлением резисторов и не зависит от характеристик самого ОУ. Знак “–“ указывает на инвертирование.
Недостатком
инвертирующего усилителя является
невысокое
(на
практике
10
кОм).
Выбрать большим
нельзя, так как необходимо увеличивать
.
При высокоомных
,
инвертирующий усилитель становится
неустойчивым из-за влияния входной
дифференцирующей ёмкости. Простейший
способ снижения
–
подключение его к выходу ОС через
делитель
,
.
Коэффициент передачи от входааменьше, чем к зажимам выхода. Благодаря этому при том же требуемое оказывается большим, что и повышает входное сопротивление.
Неинвертирующий усилитель
В этом усилителе входной сигнал подаётся на неинвертирующий вход операционного усилителя (ОУ), а напряжение обратной связи (ОС – по-прежнему на инвертирующий вход через делитель , . Она оказывается последовательной отрицательной обратной связью (ООС) по напряжению. При упрощённом анализе схемы:
Напряжение обратной связи снимаемое с делителя , , пропорционально выходному напряжению:

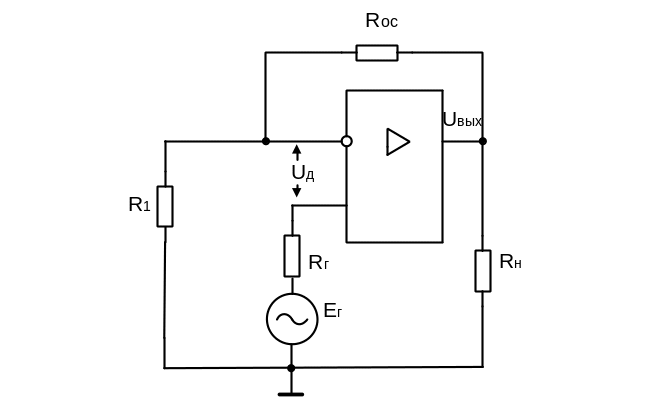

Рисунок 2.16 Схема неинвертирующего усилителя
Поскольку
и
подаются на разные входы операционного
усилителя (ОУ), то для идеального
операционного усилителя
=
и коэффициент усиления:
=> коэффициент усиления неинвертирующего усилителя больше, чем инвертирующего усилителя при одинаковых , ,и глубине обратной связи (ОС). Это обусловлено тем, что в инвертирующем усилителе входное напряжение (Uос) дополнительно ослабляется делителем , .
За счёт глубокой последовательной ООС и большого входного сопротивления операционного усилителя, входное сопротивление неинвертирующего усилителя велико и определяется следующим выражением:
Его
анализ показывает, что с уменьшением
,
возрастает
и может составлять десятки ГОм.
Благодаря глубокой ООС по напряжению и при одинаковой её глубине выходное сопротивление в неинвертирующем и инвертирующем усилителях мало и не превышает десятки Ом.
При
увеличении глубины ООС в неинвертирующем
усилителе
уменьшается и при 100% ООС (
)коэффициент
усиления неинвертирующего усилителя
=> неинвертирующий усилителе становится
повторителем напряжения. Так, как в
повторителе всё выходное напряжение
подаётся на вход, то необходимость в
,
отпадает.
Для входной цепи можно записать:
;
=>
=>
т.к.
велик,
то
стремится к нулю.
