Межкаскадными связями

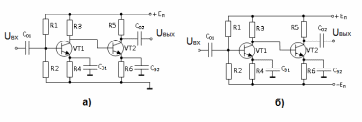

К схемам с непосредственными межкаскадными связями относятся двухтранзисторный усилительный тракт ОЭ—ОБ (рис.1.30,а) в котором выходной (коллекторный) вывод первого каскада (каскада ОЭ на транзисторе VT1)непосредственно соединен с входным (базовым) зажимом второго каскада (каскада ОБ на транзисторе VT2). На рис. 1.30,б приведен вариант схемного построениям ОЭ—ОБ, работа которого требует наличия двух источников питания. В нем базовый вывод каскада ОБ непосредственно соединен с точкой нулевого потенциала, что упрощает по сравнению со схемой рис. 1.30,а структуру каскада, улучшает его частотные свойства в области НЧ.

Питание каскадов рис. 1.30, а, б организовано по, так называемой, схеме последовательного питания каскадов. При этой схеме выходные цепи каскадов образуют последовательное соединение, в результате в выходных цепях всех каскадов протекают практически одинаковые постоянные токи.

При питании каскадов по параллельной схеме выходные цепи каскадов по отношению к источникам питания образуют параллельное соединение, а выходные токи каскадов обычно имеют различающиеся значения. На рис. 1.31 приведены примеры такого построения схемы питания каскадов на постоянном токе для двухтранзисторных усилителей типа ОЭ—ОЭ. Схемы усилителей организованы как тракты с непосредственными межкаскадными связями. При этом в схеме рис. 1.31,б осуществлено чередование транзисторов по типу проводимости. Такое чередование позволяет обеспечить в многокаскадных схемах с непосредственными межкаскадными связями работу транзисторов в линейной области ВАХ при относительно невысоких значениях напряжений источников питания.

Рисунок 1.31

К достоинствам непосредственных межкаскадных связей сле­дует отнести простоту ее реализации, отсутствие при ее использо­вании низкочастотных искажений, возможность стабилизации ре­жимов работы на постоянном токе усилительного тракта в целом за счет охвата этого тракта общей петлей ООС. Непосредственная связь широко используется в усилителях постоянного тока и в ана­логовых микросхемах.

Усилители с гальваническими межкаскадными связями.

В аналоговых микросхемах и усилителях постоянного тока часто используется гальваническая межкаскадная связь, которая в отличие от непосредственной предполагает включение в цепь межкаскадной связи специальной потенциало-понижающей схемы, называемой схемой сдвига уровня (ССУ). Обычно в качестве ССУ используют резистивные цепи, прямо смещенные диоды или ста­билитроны. В отличие от непосредственной гальваническая меж­каскадная связь обеспечивает отличие постоянного потенциала на входе последующего каскада от соответствующего выходного по­тенциала предшествующего на определенную величину, называе­мую напряжением сдвига .

Работу схемы сдвига уровня стараются организовать таким об­разом, чтобы она не влияла на прохождение сигнальных состав­ляющих. Примеры простейших схемных построений, обладающих указанными свойствами, приведены на рис. 1.32. В них в роли потенциальносдвигающего элемента использован стабилитрон VD1. Дифференциальное сопротивление стабилитрона пренебрежимо мало, в результате чего он практически не влияет на прохождение сигнальных составляющих.

Рисунок 1.32

Более подробно принципы организации схем сдвига уровня будут рассмотрены в главе, посвященной базовым схемным конфигурациям, используемым при построении аналоговых микросхем.
