1.2.9. Режимы работы усилительных каскадов
В зависимости от значений постоянного тока и падения напряжения на транзисторе усилительного каскада и амплитуды входного усиливаемого сигнала различают основные режимы работы усилительного каскада: А, В, С, D, АВ.

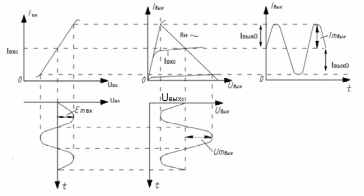

Рисунок 1.19 Графическая иллюстрация работы усилительного каскада в режиме классаА
В режиме
классаАположение
рабочей точки выбирается таким образом,
чтобы при движении по линии нагрузки
она не заходила в нелинейную начальную
область коллекторных характеристик
и в область отсечки коллекторного тока.
На входной характеристике (рис. 1.19, а)
рабочая точка выбирается так, чтобы
входной сигнал полностью помещался на
линейном участке, а значение тока
покоя
располагалось
на середине этого линейного участка.
Амплитуды переменных составляющих
входного
и
выходного
токов,
появившихся вследствие входного сигнала
(рис. 1.19, б), в режимеАне
могут превышать токи покоя
и
соответственно.
Режим классаАхарактеризуется
работой транзистора на почти линейных
участках своих вольтамперных характеристик.
Это обуславливает минимальные нелинейные
искажения сигнала (
).
Режим классаАявляется
наименее экономичным в виду того, что
полезной является мощность, выделяемая
в выходной цепи за счет переменной
составляющей выходного тока.
Потребляемая мощность определяется
значительно большими величинами
постоянных составляющих
,
.
В связи с этим КПД усилительного каскада в режимеА невелик, всегда меньше 40%. Этот режим применяется в тех случаях, когда необходимы минимальные нелинейные искажения, а полезная мощность и КПД не являются решающими; это каскады предварительного усиления и маломощные выходные каскады.
Режим классаВ— это режим работы транзистора, при котором ток через него протекает в течение половины периода входного сигнала. Положение рабочей точки на ВАХ транзистора выбирается так, чтобы ток покоя был равен нулю (рис. 1.20).

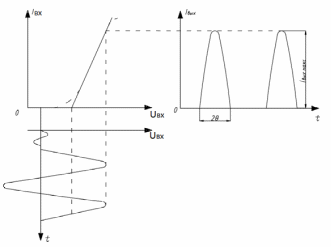

Рисунок 1.20 Графическая иллюстрация работы усилительного каскада в режиме классаВ
В режиме
классаВтранзистор
открыт лишь в течение половины периода
входного сигнала. В этом случае выходной
ток имеет форму импульса с углом отсечки
.
Углом отсечки называют половину времени
периода входного сигнала, в течение
которой транзистор открыт и через
него протекает ток. Небольшая мощность,
потребляемая каскадом, позволяет
получить высокое КПД усилителя, в
пределах 60...70%. Режим классаВприменяется
в двухтактных каскадах, где прекращение
протекания тока в одном транзисторе
(первом плече) компенсируется появлением
тока в другом транзисторе (другом плече
каскада). Из-за нелинейности начальных
участков характеристик транзисторов
форма выходного тока (при малых его
значениях) существенно отличается
от формы тока, если бы имел место линейный
характер характеристик. В связи
с этим режим классаВ
характеризуется большими нелинейными
искажениями сигнала (
),
и этот режим используется преимущественно
в мощных двухтактных каскадах
усиления, однако в чистом виде его
применяют сравнительно редко. Чаще в
качестве рабочего режима используют
промежуточный режим АВ.
Режим класса
АВиспользуется
для уменьшения нелинейных искажений
усиливаемого сигнала, которые возникают
из-за нелинейных начальных участков
ВАХ транзисторов (рис. 1.21). При отсутствии
входного усиливаемого сигнала в режиме
покоя транзистор немного приоткрыт и
через него протекает ток, равный 5...
15% максимального тока при заданном
входном сигнале. Угол отсечки в режиме
класса АВнесколько
больше
и
достигает 120...130°.
Рисунок 1.21 Графическая иллюстрация работы усилительного каскада в режиме класса АВ
При работе
двухтактных каскадов в режиме АВпроисходит
перекрытие положительной и отрицательной
полуволн тока плеч двухтактного каскада,
что приводит к компенсации
искажений(
),полученных
за счет нелинейности начальных участков
ВАХ транзистора. КПД каскадов, работающих
в режиме АВ,
выше, чем каскадов в классеА,
но меньше, чем в классеВ,
за счет наличия малого входного тока
покоя
.
Режим классаС — это режим работы активного элемента (транзистора), при котором ток через него протекает в течение времени, меньшего половины периода входного сигнала (рис. 1.22). Угол отсечки меньше , а ток покоя равен нулю. Поскольку больше половины рабочего времени транзистор закрыт, мощность, потребляемая от источника питания, снижается, так что КПД каскадов повышается, приближаясь к 100%.
Рисунок 1.22 Графическая иллюстрация работы усилительного каскада в режиме классаС
С уменьшением угла отсечки в импульсе тока возрастают уровни высших гармоник по отношению к уровню первой. В связи с большими нелинейными искажениями режим классаС не используется в усилителях звукового диапазона частот, а используется в мощных двухтактных каскадах усилителей мощности радиочастот, нагруженных на резонансный контур и обеспечивающих в нагрузке токпервой гармоники.
Режим класса D— это режим, при котором транзистор находится только в двух состояниях: закрыт или открыт. В закрытом состоянии через транзистор протекает небольшой обратный ток, его электрическое сопротивление велико, падение напряжения на нем примерно равно напряжению источника питания. В открытом состоянии через транзистор протекает большой» ток, его электрическое сопротивление очень мало, мало и падение напряжения на нем. В связи с этим потери в транзисторе в режиме класса Dничтожно малы и КПД каскада приближается к 100%.
Таким образом, режим работы усилителя определяется заданием рабочей точки активного элемента в режиме покоя. В режиме классаАтранзистор работает без отсечки тока с минимальными нелинейными искажениями. В режимах АВ, В, С, D транзистор работает с отсечкой тока.
