3 Технико-экономическое сравнение вариантов схем водоснабжения
3.1 Общая часть
Технико-экономическое сравнение вариантов выполнено по значению приведённых затрат /12, 13, 21/, рассчитанных по формуле
, (3.1)
где
-
капитальные затраты на строительство
основных сооружений и на насосно-силовое
оборудование:
, (3.2)
–
суммарная
строительная стоимость всех сооружений,
тыс. р;
Ц – стоимость одного километра сетей, р/км;
–
длина
сетей водоснабжения и канализации, км;
–
индекс
цен на строительно-монтажные работы к
уровню 1991 г,
= 48,3;
–
стоимость
насосно-силового оборудования, тыс. р;
-
сумма эксплуатационных затрат, тыс.
р/год
, (3.3)
З – затраты на содержание персонала, тыс. р;
-
коэффициент инфляции на заработную
плату,
;
-
индекс цен на материалы,
;
-
затраты на электроэнергию по двухставочному
тарифу, тыс. р/год:
, (3.4)
, (3.5)
, (3.6)
N – суммарная мощность насосно-силового оборудования без учета резервного, кВт;
-
средневзвешенная стоимость 1 кВт
установленной мощности,
р/(
);
Т – время работы электродвигателей, ч/год; Т = 8030 ч/год;
-
средневзвешенная стоимость электроэнергии,
р/(
);
-
суммарная стоимость реагентов, принято
,
тыс. р/год;
-
затраты на технический ремонт, тыс.
р/год:
, (3.7)
-
амортизация отчислений, тыс. р/год:
, (3.8)
Н – неучтённые расходы, тыс. р/год:
. (3.9)
Себестоимость забора воды, её очистки и подачи, р/м3, а также очистки сточных вод рассчитана по формуле
. (3.10)
3.2 Компоновка сооружений
В соответствии с принятой схемой водоснабжения на генплане показано местоположение водозабора, комплекса очистных сооружений, резервуаров чистой воды, насосной станции первого и второго подъёма, здания эксплуатационных служб, водонапорной башни, водоводов.
Ориентировочные размеры площадок установлены в соответствии с рекомендациями, приведёнными в /16, 20/.
Для сооружений хозяйственно-питьевого водопровода, водозаборных и очистных сооружений, резервуаров чистой воды, насосных станций в соответствии с /18/ предусмотрены зоны санитарной охраны.
Схемы компоновки насосных станций показаны на рисунке 3.1 и 3.2.

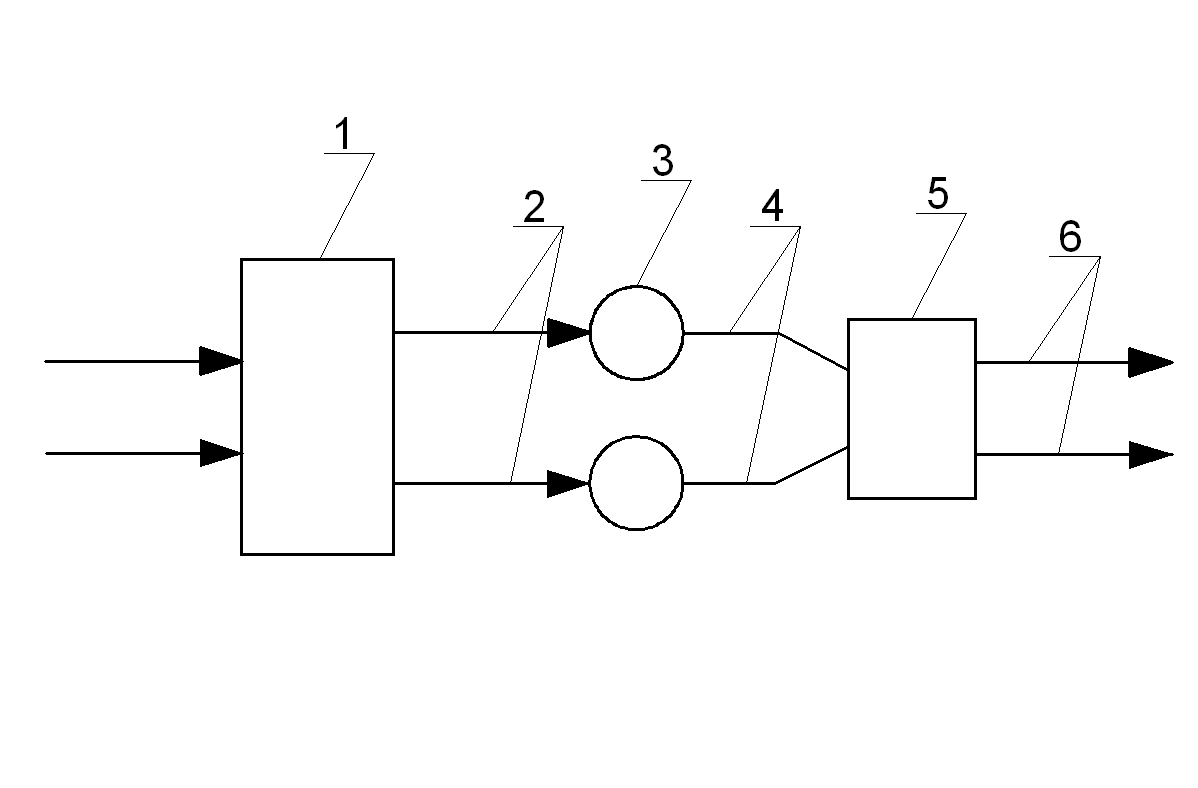

Рисунок 3.1 – Схема компоновки насосной станции I подъёма из открытого водоисточника:
1 – водозабор; 2 – самотечные водоводы; 3 – водоприемный колодец; 4 - всасывающий трубы; 5 – насосная станция; 6 – напорные водоводы
Рисунок 3.2 – Схема компоновки насосной станции II подъёма
1 – водозабор; 2 – самотечные водоводы; 3 – водоприемный колодец; 4 - всасывающий трубы; 5 – насосная станция; 6 – напорные водоводы
Разработана схема канализации населённого пункта с выявлением бассейнов канализования, трассировкой основных коллекторов, размещением насосной станции и площадки очистных сооружений /7/.
Кроме отведения бытовых сточных вод предусмотрено отведение и очистка производственных сточных вод. Ориентировочно размеры площадок под очистные сооружения установлены в соответствии с /7, 16,20/
