2.1 Прямоточная схема водоснабжения

Прямоточная схема водоснабжения изображена на рисунке 2.1.

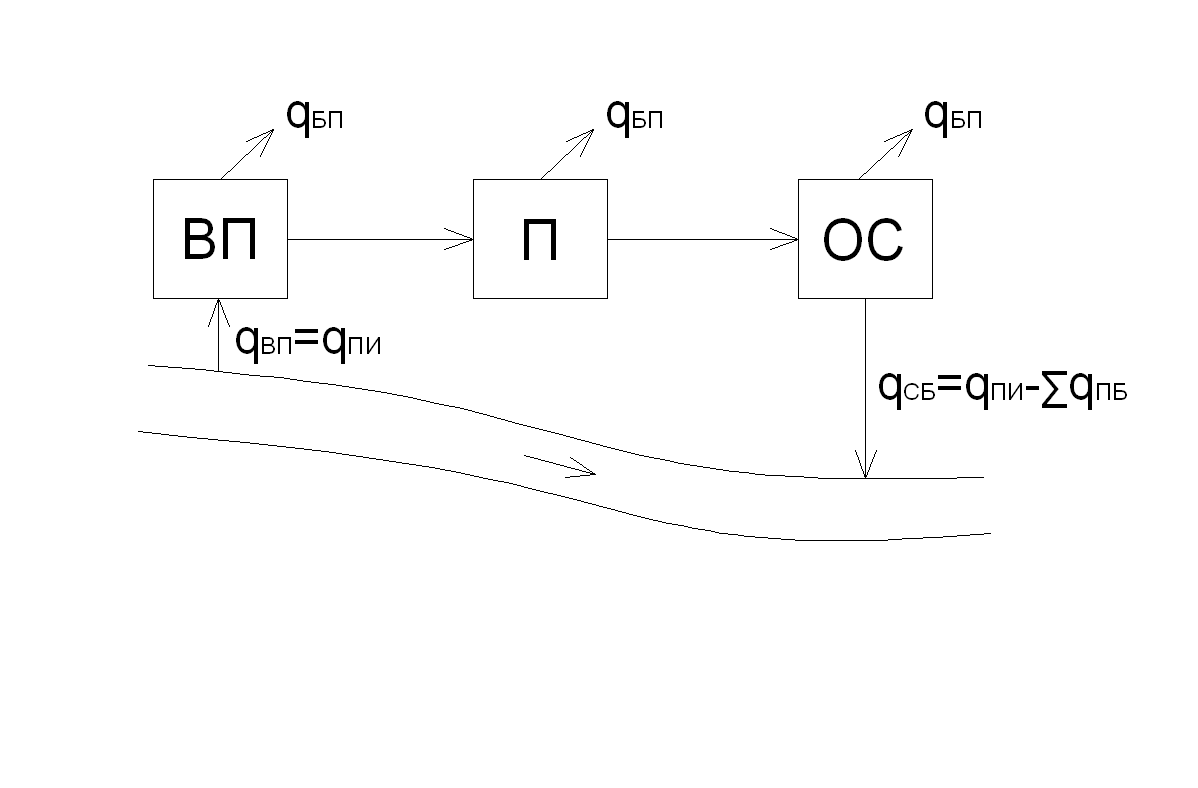

Рисунок 2.1 – Прямоточная схема водоснабжения

Расчетные расходы при прямоточной схеме водоснабжения определены по зависимостям

- для блока А:

, (2.1)

; (2.2)

- для блока Б:

, (2.3)

; (2.4)

- для блока В:

. (2.5)

Результаты расчётов сведены в таблицу 2.1.

Таблица 2.1 – Водохозяйственный баланс для прямоточной схемы

Водопотребители	qВП=		= -
1 Полив улиц и зелёных насаждений	4200	4200	0
2 Заправка вагонов и локомотивов	104	104	0
3 Орошение	5447,6	5447,6	0
4 Пожарный резервуар	999	999	0
5 Хозяйственно-питьевые нужды депо и пассажирского здания	82,7	1,65	81,05

Продолжение таблицы 2.1

6 Хозяйственно-питьевые нужды населения	24840	496,8	24343,2
7 Компрессорная	430	21,5	408,5
8 Обмывка подвижного состава	298	14,9	283,1
9 Ремонтно-экипировочное депо	960	48	912
10 Котельная	1410,4	70,52	1339,88
11 Автогараж	17,5	0,875	16,63
12 Промпредприятие	9000	450	8550
Итого	52865,3	12754,15	40111,15

2.2 Прямоточно-оборотная схема водоснабжения

Прямоточно-оборотная схема водоснабжения изображена на рисунке 2.2.

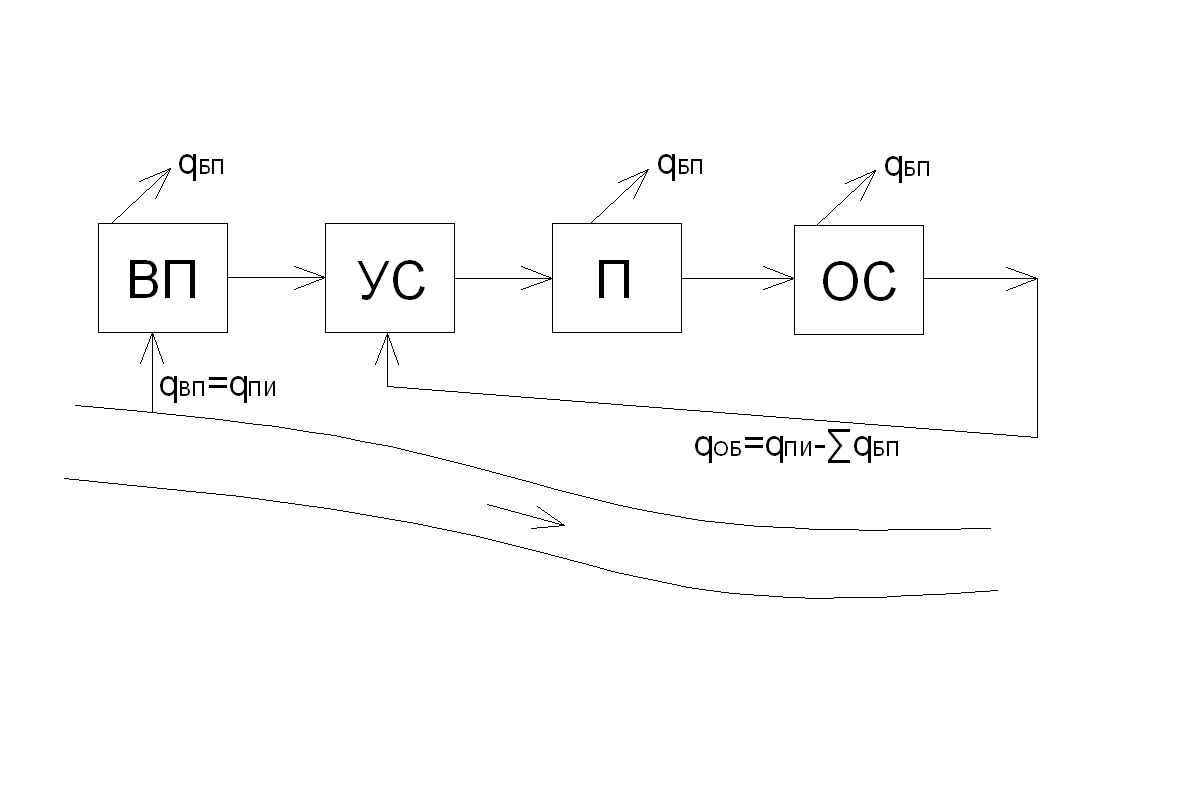

Рисунок 2.2 – Прямоточно-оборотная схема водоснабжения

При прямоточно-оборотной схеме водоснабжения безвозвратные потери приняты равными

. (2.6)

Расчетные расходы при прямоточной схеме водоснабжения определены по зависимостям

- для компрессорной, ремонтно-экипировочного депо (технологические нужды), котельной, гаража и обмывки подвижного состава:

, (2.7)

, (2.8) , (2.9)

- для промпредприятия:

, (2.10)

, (2.11)

; (2.12)

- для блока Б и В:

, (2.13)

, (2.14)

. (2.15)

Результаты расчётов сведены в таблицу 2.2.

Таблица 2.2 – Водохозяйственный баланс для прямоточно-оборотной схемы

Водопотребители	qВП		qОБ
1 Полив улиц и зелёных насаждений	4200	4200	0	0	4200
2 Заправка вагонов и локомотивов	104	104	0	0	104
3 Орошение	5447,6	5447,6	0	0	5447,6
4 Пожарный резервуар	999	999	0	0	999
5 Хозяйственно-питьевые нужды депо и пассажирского здания	82,7	1,65	0	81,05	82,7
6 Хозяйственно-питьевые нужды населения	24840	496,8	0	24343,2	24840
7 Компрессорная	430	21,5	430	21,5	43
8 Обмывка подвижного состава	298	14,9	298	14,9	29,8
9 Ремонтно-экипировочное депо	960	48	960	48	96
10 Котельная	1410,4	70,52	1410,4	70,52	141,04
11 Автогараж	17,5	0,875	17,5	0,875	1,75
12 Промпредприятие	9000	450	4500	4500	4950
Итого в том числе:					40934,89
Приходные ст. ВХБ
Расходные ст. ВХБ				29080,04

Водопотребители № 1-6 обеспечиваются водой по прямоточной схеме. По прямоточно-оборотной схеме обеспечиваются водой только предприятия производственной сферы.

Сравнивая расходы подпитки водопотребителей по прямоточной и прямоточно-оборотной схеме, можно установить целесообразность внедрения оборотной схемы как менее водоёмкой.

Техническое совершенствование оборотной системы водоснабжения оценивается по зависимости

, (2.16)

где Q_об – расход воды в обороте, м³/сут; согласно табл. 2.2 Q_об = 7616 м³/сут;

Q_с – расход свежей природной воды, м³/сут; согласно табл. 2.2 Q_с =

= 40935 м³/сут

%.

В дополнении к рассмотренной прямоточно-оборотной схеме водоснабжения в курсовой работе предусмотрено повторное использование воды, очищенной на очистных сооружениях с утилизацией веществ, извлекаемых из сточных вод.

В рассматриваемом варианте предусмотрено повторное использование для следующих целей:

- полив улиц и зеленых насаждений;

- орошение;

- обмывка подвижного состава;

- автогараж, экипировочное депо;

- промпредприятие, пожарный резервуар.

В качестве дополнительной приходной статьи водохозяйственного баланса рассмотрены предварительно очищенный поверхностный сток с селитебной территории.

Сочетание прямоточно-оборотной схемы и повторного использование воды с привлечением части поверхностного стока представляет собой смешенную схему водоснабжения.
