2.5. Расчёт порога чувствительности пром

Одной из основных характеристик приемника оптического излуче­ния является его чувствительность, т.е. минимальная детектируемая (об­наруживаемая) мощность (МДМ) оптического сигнала длительностью τ = 1/В` (здесь Влт - скорость передачи линейного цифрового сигнала, при ко­торой обеспечиваются заданные значения вероятности ошибки или защи­щенности (или отношения сигнал/шум).

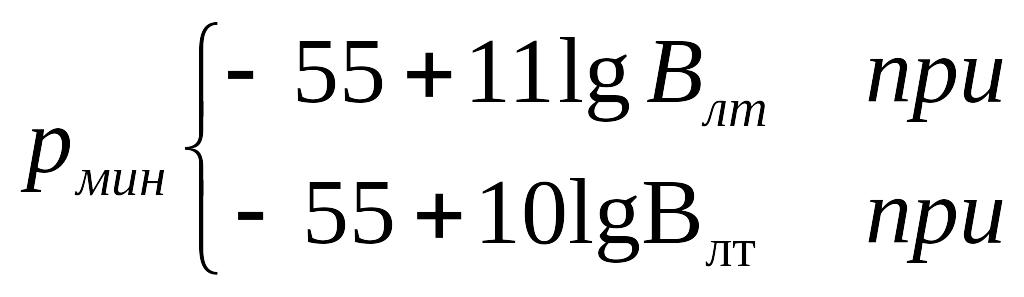

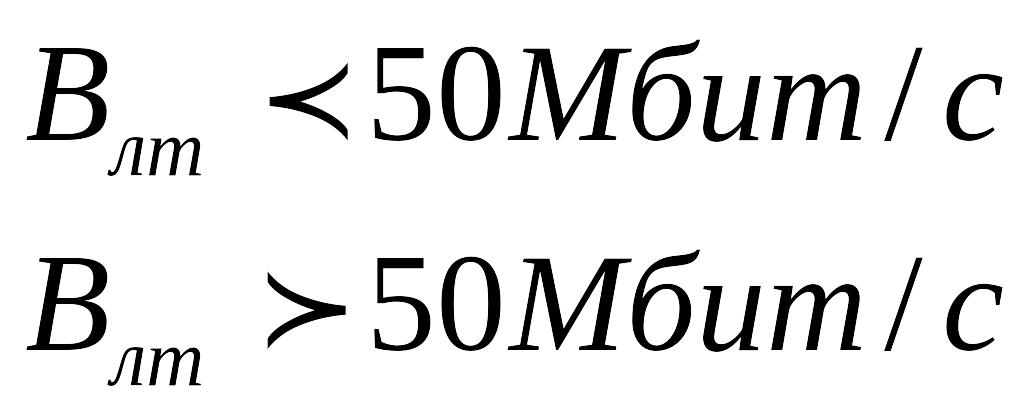

С достаточной степенью точности величина уровня МДМ рмин мо­жет быть определена по формулам:

(2.16)

для р- i- n фотодиодов и

(2.17)

для лавинных фотодиодов (ЛФД).

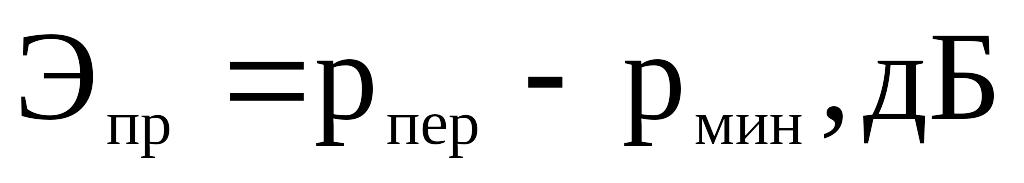

Зная абсолютный уровень МДМ рмин и уровень передачи ПОМ, можно получить приближенную оценку энергетического потенциала ОЦТС:

(2.18)

Определим уровень минимально детектируемой мощности рмин для ОЦТС (В=100 Мбит/с)

Решение:

Для ОЦТС со скоростью В = 100М бит/с фотодетектор реализован

на основе лавинного фотодиода, рпер = 0 дБ. Подставив значение В = 100 Мбит/с в соответствующую формулу (32), получим значение уровня МДМ:

дБ

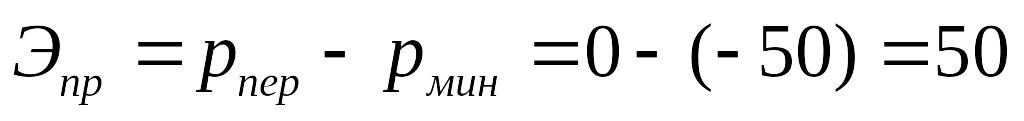

Приближенное значение энергетического потенциала будет равно (2.18):

дБ

Полученное значение энергетического потенциала соответствует идеаль­ному приему.

3. Линейно - аппаратный цех (лац)

Линейно-аппаратным цехом называется техническое помеще­ние, в котором размещается аппаратура, необходимая для орга­низации и эксплуатационно-технического обслуживания между­городных цепей и каналов. В зависимости от вида междугород­ных цепей, заводимых в оконечные и промежуточные пункты, су­ществуют ЛАЦ для воздушных, кабельных и радиорелейных ли­ний, а также смешанные ЛАЦ. По своему функциональному назначению различают ЛАЦ око­нечных (ОП), переприёмных (ПП), выносных (ВП) и промежу­точных пунктов регенерации (ЛР).

В данном курсовом проекте ограничимся проектированием ЛАЦ оконечных пунктов.

Оконечный пункт № 1 – Партизанская, д-86.

Оконечный пункт № 2 – Аэродромная д-41.

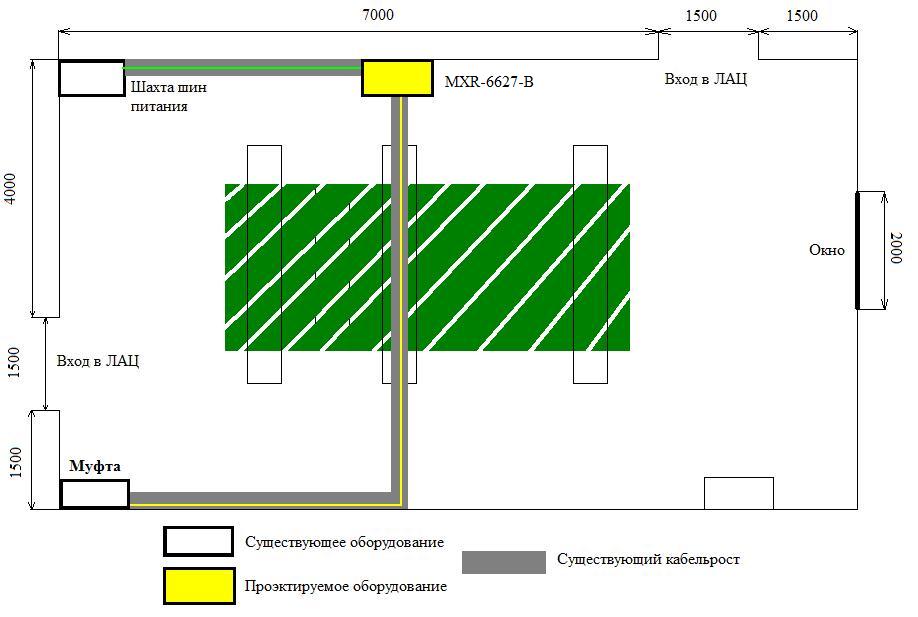

На рисунке 9 представлен план технического помещения

оконечного пункта № 1.

Рисунок 9

На передающей стороне кабель выводится из здания через муфту (приямок)

Электрический кабель в техническое помещение подаётся из шахты шин питания. Техническое помещение находится на 1 этаже. Кабели прокладываются по существующим кабель ростам вдоль стены в гофрированной трубе до телекоммуникационной стойки типа MXR-6627-B.

На рисунке 10 представлен план технического помещения

оконечного пункта № 2.

Рисунок 10

На приёмной стороне кабель вводится в здания через кабельную шахту. Электрический кабель в техническое помещение подаётся из шахты шин питания. Техническое помещение находится на 1 этаже. Кабели прокладываются по существующим кабель ростам вдоль стены в гофрированной трубе до телекоммуникационной стойки типа MXR-6627-B. Стойка заземляется с помощью болта.

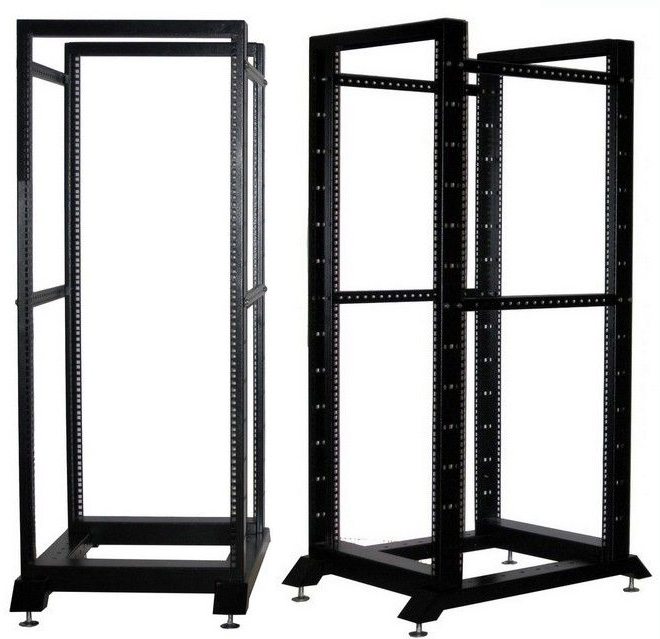

Телекоммуникационная стойка: MXR-6627-B

Открытые стойки серии MXR предназначены для установки 19" оборудования, в помещениях с хорошей вентиляцией, где не требуется дополнительная защита от несанкцианированного доступа к оборудованию. Стойка состоит из двух сварных 19" рам, которые крепятся к основанию.

Рисунок 11

Параметры оптического кросса:

Таблица 6

№ порта	Тип коннектора	Место установки	Ответный тип ODF	№ порта	Тип коннектора	Наименование объекта связи
1-24	FC	MXR-6627-B	DF 1U 24 FC	1-24	FC	1 – Офисное здание 2- АТС

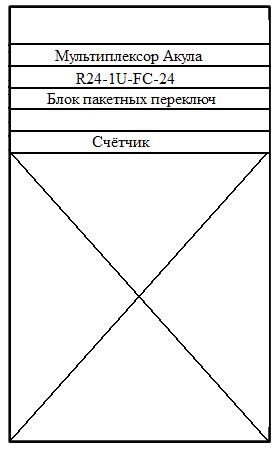

Размещение оборудования в телекоммуникационном шкафу:

Рисунок 12
