1.5. Выбор муфты

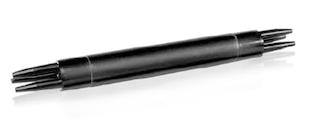

МОГ-М Муфта разветвительная универсальная (Рисунок 6)

Рисунок 6

Назначение и особенности:

Муфты МОГ предназначены для прямого и разветвительного сращивания строительных длин городских и зоновых оптических кабелей (ОК) связи с оболочками диаметром от 6 до 21 мм , прокладываемых в кабельной канализации, коллекторах, тоннелях и помещениях ввода кабелей в АТС. Муфта МОГ представляет собой соединительный элемент для сращивания оптических кабелей. Применяется при прокладке местных телефонных линий в кабельных канализациях, коллекторах и помещениях АТС. Муфта МОГ является пластиковой конструкцией, внутри которой находится специальный лоток из нержавеющей стали и кассета с крышкой, для соединения оптических кабелей между собой.

Технические характеристики:

Тип муфты проходная или тупиковая

Максимальное число соединяемых ОВ, шт 96

Максимальное число вводимых ОК, шт 6

Диаметры соединяемых ОК, мм 6-21

Температура эксплуатации, С. От - 60 до + 70

Относительная влажность (среднегодовое значение), % 80

Усилие сдавливания, кН/см (кгс/см) 1,0 (100)

Удар, Н*м (кг*м) 25 (2,5)

Габаритные размеры:

диаметр, мм 90

длина, мм 1090

Масса, кг 2,12

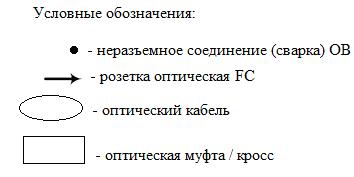

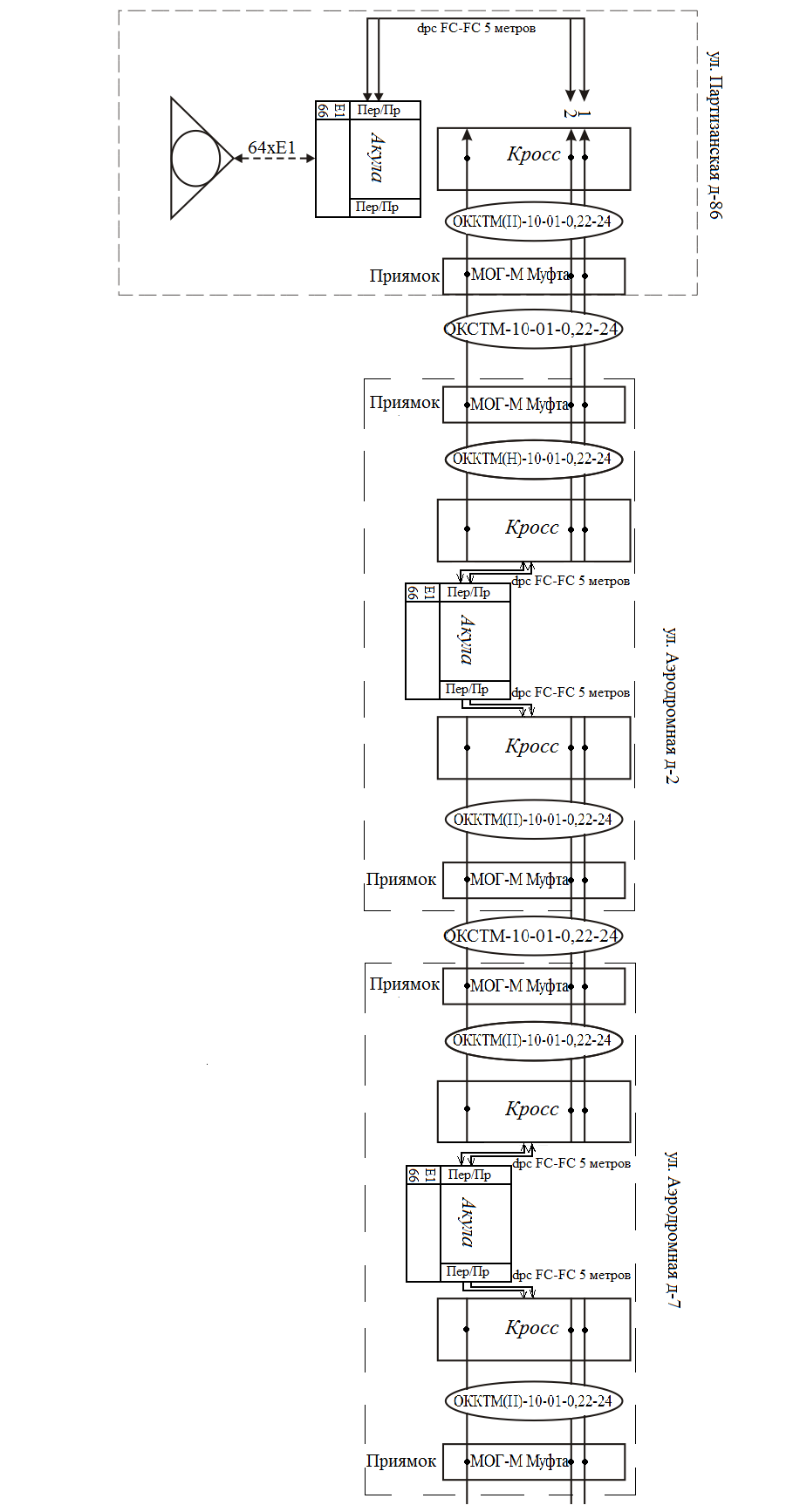

1.6 Схема организации связи

Рисунок 7

2. Расчёт параметров волп

2.1. Расчёт распределения энергетического потенциала по длине регенерационного участка.

Уровень оптической мощности сигнала, поступающего на вход ПРОМ линейного регенератора, зависит от энергетического потенциала ВОСП, потерь мощности в ОВ, потерь мощности оптического излучения в разъемных и неразъемных соединениях.

Таблица с исходными данными для расчета распределения энергетического потенциала по длине регене­рационного участка.

Таблица 2

№ п/п	Параметры	Обозначение	Единица измерений	Значение параметра
1	Уровень мощности передачи оптического сигнала	рпер	дБм	0
2	Минимальный уровень мощности приема	рпр	дБм	-26
3	Энергетический потенциал ОЦТС	Э	дБм	26
4	Количество неразъемных соединений	nнс	шт	16
5	Затухание оптического сигнала на неразъемном соединителе	Aрс	дБ	0,5
6	Количество разъемных соединений	nрс	шт	9
7	Затухание оптического сигнала на разъемном соединителе	Aнс	дБ	0,1
8	Коэффициент затухания ОК	α	дБ/км	0,36

Рассчитаем распределение энергетического потенциала на длине регенерационного участка для ОЦТС, технические параметры которой приве­дены в таблице 2.

Порядок решения:

Определяем уровень сигнала после первого разъемного соединения (PC):

дБм (р1)

Уровень сигнала после второго РС:

дБм (р2)

Уровень сигнала после первого неразъемного соединения (НС):

дБм (р3)

Уровень сигнала после второго неразъемного соединения (НС, приямок):

дБм (р4)

Далее сигнал проходит по станционному опти­ческому кабелю 320 метров. Коэффициент затухания ОК α = 0,36 дБ/км и уровень сигнала на входе второго НС будет равен:

дБм (р5)

Уровень сигнала после третьего НС будет равен:

дБм. (р5’)

Уровень сигнала после четвертого НС будет равен:

дБм. (р6)

Уровень сигнала после четвертого НС будет равен:

дБм. (р7)

Уровень сигнала после четвертого НС будет равен:

дБм. (р8)

По результатам расчета можно сделать вывод, что затухание на регенерационном участке меньше энергетического потенциала ОЦТС, равного Э = 26 дБ. Эксплуатационный запас ОЦТС можно принять равным Эз = 6дБ.

Р исунок 8

Диаграмма распределения энергетического для рассмотренного случая приведена на (рисунке 8), где приняты следующие обозначения: ППМ - приемoпередающий модуль линейного регенератора, PC - разъемное соединение, НС - неразъемное соединение, ОВ - оптическое волокно.

Диаграмма распределения энергетического потенциала служит основой для расчета основных параметров оптического линейного тракта.
