13.04.13. Особенности ас овд синтеза 2.

Особенностью ААС УВД синтеза является то, что на индикатор воздушной обстановки выводится синтезированная радиолокационная информация, т.е. обычной аналоговой метки от ВС и меток от местников ни ИВО не отображаются, причем при вводе ВС сопровождения имеются следующие ограничения, которые обусловлены принципами работы АОПИ «ПРИОР» и программным обеспечением АС УВД:

АПОИ «ПРИОР» для того, чтобы обеспечить низкую вероятность ложных тревог и уменьшить количество, передаваемых в систему целей от местников и гидрометеообразований, используя траекторную обработку целей. В систему передается информация только о движущихся целях.

Но для оценки скорости цели требуются, как минимум, два обзора РЛС. Программы вторичной обработки радиолокационной информации АС УВД «синтез» для завязки трека и формирования траекторий движущейся цели требуются три обзора РЛС и только на четвертый обзор на ИВО появляется системный трек от сопровождаемой цели.

Таким образом, при вводе ВС в системный трек на ИВО появляется только на шестой обзор.

Чтобы уменьшить время, когда у диспетчера нет информации о местонахождении ВС, особенно при взлете, на ИВО выводятся плоты от целей, по которым еще не сформировался системный трек, т.е. по взлетающему ВС на ИВО плот отображается на третий обзор РЛС. Эти ограничения, налагаемые принципами обработки информации в системе АС УВД и АПОИ радиолокаторов следует учитывать при использовании ААС УВД «синтез».

20.04.13. Афтн – авиационная фиксированная телеграфная наземная связь.

Контроль за эксплуатацией и обслуживанием АФТН входит в обязанности службы ЭРТОС (эксплуатация радио-технического оборудования и связи).

С помощью АФТН передаются формализованные сообщения, содержащие информацию необходимую для планирования полетов.

Главный центр (ГЦ) АФТН находится в Москве.

ЦКСГ – центр коммутации сообщений главный;

ЦКСЗ – центр коммутации сообщений зональный (федеральный);

ЦКСР – центр коммутации сообщений районный;

ЦКСО – центр коммутации сообщений оконечный;

АП – абонентский пункт;

УКСР –

Телекс/сита – зарубежная система передачи данных.

Телеграфная связь ГА обеспечивает взаимодействие диспетчерских пунктов УВД и административных органов ГА, передачу сообщений по планированию, обеспечению выполнению полетов, метеосообщений и информации агентств воздушных сообщений.

КДП контролирует «круг», «подход» и зону маневрирования.

МДП относится к РЗО (расширенная зона обслуживания).

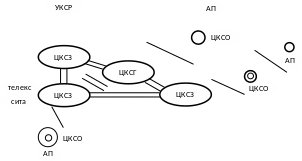

Эти сети имеют типичную для авиационных сетей радиально-узловую систему, основу которой составляет главный центр коммутации сообщений (ЦКСГ).

ГЦ – Москва (ЦКСГ).

ЗЦ: Хабаровск, Иркутск, Новосибирск, Санкт-Петербург, Екатеринбург (ЦКСЗ).

Хабаровские РЦ: Владивосток, Сахалин, Благовещенск, Николаевск (ЦКСР).

Пример ЦКСО – Аян.

Двойная линия на схеме обозначает обратную связь. Если связь с каким то из центров отсутствует, то сообщения подаются через другие центры – «в обход».

ЦКСГ соединен магистральными каналами со всеми ЦКСЗ и зарубежными центрами связи АФТН.

Состав сообщений:

ЗЦЗЦ ХАН045 1900

ФФ УХХХ ЗЬЗТ

ЗЦЗЦ – начало сообщения; ХАН – признак порядка; 045 – порядковый номер сообщения; 1900 – время передачи по UTC; ФФ – категория срочности; УХХХ – аэродром; ЗЬЗТ – службы аэропорта.

УХХХ: У – Union (от Soviet Union) Россия; Х – Хабаровский ЗЦ; ХХ – аэродром (Хабаровск).

Серия срочности:

СС	о сигналах бедствия или срочности о ВС потерявшем связь, которое не обнаруживается радиолокатором о ВС не прибывшем в аэропорт назначения о летном происшествии (связанно с угрозой человеческой жизни) по вопросам оказания помощи людям, терпящим бедствие воздушным и морским судам
ДД	о ЧП, повреждении ВС на земле (не связанно с угрозой для человеческой жизни ) об ограничении и запрещении полетов по ВТ и в РА по всем причинам о распоряжении обеспечения полетов ВС особо важного задания о направлении ВС, находящегося в полете на другой аэродром
ФФ	о внезапно возникшем или ожидаемом ОМЯ (опасное метеоявление) о вылетах ВС о местонахождении ВС в полете о ВС находящемся в полете или готовом к вылету о передачи УВД о планах полетов о прекращении ограничений и возобновлении приема ВС на аэродроме о прогнозируемой и фактической погоде
ГГ	о загрузке ВС пролет ВС КП (контрольный пункт), т.е. ПОДов посадка ВС задержки, отмены, возвраты рейсов нарушения режима и правил полетов
КК	САИ (служба авиационной информации) (при передачи NOTAM) обслуживание ВС в полете обслуживание оборудования, необходимого для обеспечения безопасности и регулярности полетов ВС сообщения по запасным частям и материалам, срочно требующимся для эксплуатации ВС в полете о бронировании мест и продаж билетов пассажирам отправка почты и грузов

СIDIN – система передачи информации, в отличии от АФТН передает данные, а не сообщения.

Данные имеют более плотный, сжатый вид по сравнению с сообщениями.
