3.6 Разработка графической части проекта

При тахеометрической съемке план создается камеральным путем на основе полярных координат, отметок и абрисов.

Составление топографических планов включает в себя следующие виды работ:

1) Построение координатной сетки

План теодолитного хода составляют по координатам его точек. Для этого на листе чертежной бумаги предварительно строят координатную сетку со сторонами 10х10 см.

В начале необходимо определить число квадратов координатной сетки как с севера на юг (по оси абсцисс), так и с востока на запад (по оси ординат). Для этого складывают самую большую по абсолютному значению положительную и отрицательную абсциссы, получают длину сетки по оси абсцисс. Если эту величину разделить на размер одной стороны квадрата, то можно получить число квадратов по оси X. Складывая самую большую по абсолютному значению положительную и отрицательную ординаты, можно получить длину сетки по оси Y, а разделив это число на размер одной стороны квадрата, — число их по оси Y.

Построение сеток штангенциркулем и масштабной линейкой.

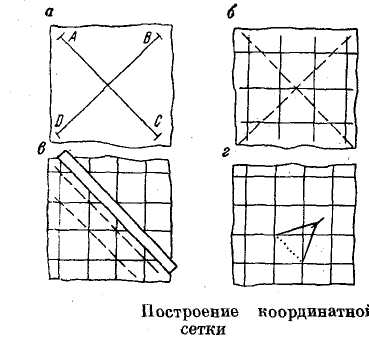

Для этого проводят под произвольным углом две прямые и от точки их пересечения штангенциркулем откладывают четыре равных отрезка, четыре полудиагонали (рис. а) прямоугольника ABCD и на его сторонах откладывают (циркулем-измерителем) равные отрезки — стороны квадратов сетки (рис. б). Правильность построения сетки проверяют:

- укладкой линейки по диагоналям малых квадратов (рис. в), при этом не должно быть обнаружено треугольников погрешностей;

-циркулем-измерителем проверяют размеры диагоналей всех квадратов

(рис. г); при этом ошибки в размерах диагоналей не должны превосходить величины накола точки циркулем, т. е. 0,1—0,2 мм.

Построение координатных сеток линейкой Ф. В. Дробышева.

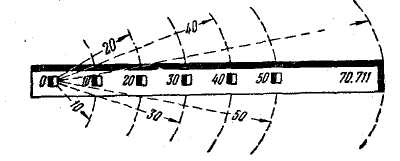

На металлической линейке вырезаны квадратные окошки через каждые 10 см, внутренние скошенные края которых являются дугами окружностей радиусов 10, 20, 30, 40 и 50 см; правый край линейки представляет дугу окружности радиуса 50 см = 70, 711 см и является диагональю квадрата со стороной 50 см.

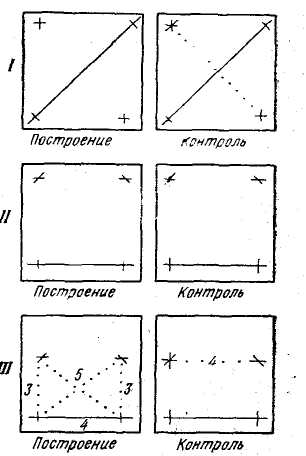

Чтобы построить координатную сетку линейкой Дробышева, вначале строят два прямоугольных треугольника по трем их сторонам, а затем одной из сторон контролируют правильность построения. При этом исходным отрезком может быть диагональ квадрата (способ I), сторона квадрата (способ II) или сторона треугольника (способ III). Способ III заключается в построении египетского прямоугольного треугольника со сторонами 3, 4 и 5, т. е. (За- + 4а = 52). Когда основной квадрат или прямоугольник — каркас сетки — построен и проверен, то разбивка заполняющих квадратов сетки делается с помощью окошек на линейке Дробышева. Контроль правильности квадратов сетки производят по скошенному краю линейки или циркулем-измерителем, как показано на рисунке.

2) Нанесение исходных геодезических пунктов, пунктов съемочной сети и точек тахеометрических ходов по координатам

Для накладки точек теодолитного хода сетку подписывают так, чтобы весь ход разместился в средней части листа.

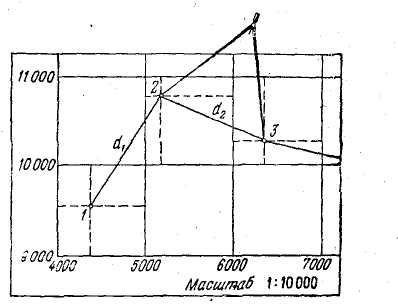

Н епосредственную накладку каждой точки хода производят с помощью циркуля-измерителя и поперечного масштаба. Вначале по координатам точки устанавливают, в каком квадрате она находится. Затем откладывают циркулем-измерителем соответствующие отрезки по сторонам этого квадрата.

Нанесение на план точек теодолитного хода по их координатам проверяют измерением на плане расстояний между двумя соседними точками хода, которые должны совпадать (в пределах графической точности) с соответствующими горизонтальными проложениями этих сторон.

3) Накладка пикетных точек по данным полевого журнала и абриса

Накладку пикетных точек производят при помощи тахеографа — прозрачного прибора, соединяющего в себе транспортир и линейку. Можно использовать транспортир, а расстояния откладывать в масштабе с помощью циркуля и масштабной линейки.

4) Выписка отметок пунктов

При высоте сечения рельефа 1м и более высоты пикетов выписывают с округлением до 0.1м, а при высотах сечений менее 1м, отметки высот пикетов выписывают без округления до 0.01м.

5) Изображение рельефа, контуров и предметов местности

В соответствии с абрисом на плане рисуют контуры, сооружения и предметы местности. Перед нанесением горизонталей необходимо, сообразуясь с зарисовками абриса, предварительно пунктирными линиями нанести скелет рельефа — его характерные и главные линии. После этого приступают к интерполированию и укладке горизонталей.

6) Вычерчивание плана в туши

Вычерчивание плана осуществляется в пять цветов: элементы гидрографии, болота – зеленым; водные пространства – голубым; рельеф – коричневым. Отдельные сооружения и предметы местности, контуры, искусственный рельеф, подписи и характеристики – черным; площади с твердым покрытием (асфальт, булыжник и др.) – розовым.

Вычерчивание плана производят в такой последовательности:

а) внутренняя рамка, отдельные сооружения и предметы местности, а так же населенные пункты;

б) подписи – названия населенных пунктов, рек, озер, прудов, урочищ, высоты точек и урезов вод, пояснительные и цифровые характеристики (бродов, дорог, мостов, леса и т.д.);

в) дорожная сеть – железные дороги, шоссе, улучшенные грунтовые, проселочные и полевые;

г) гидрография – реки, ручьи, пруды, озера, родник;

д) границы;

е) рельеф – горизонтали, утолщенные и дополнительные, их отметки, обрывы, промоины;

ж) заполнение вычерченных контуров условными знаками: луг, лес, редколесье, кустарник и т.д.;

з) наружное оформление плана.

План, составленный по результатам тахеометрической съемки, подвергается полевой поверке.
