Тепловой контроль

Тепловой вид неразрушающего контроля включает в себя методы инфракрасной дефектоскопии и пирометрии.

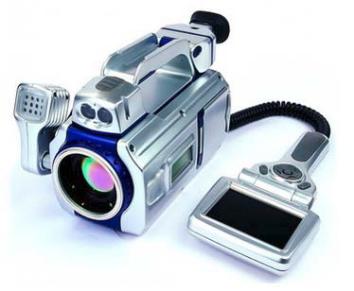

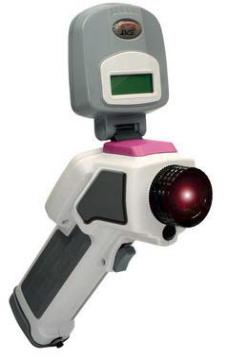

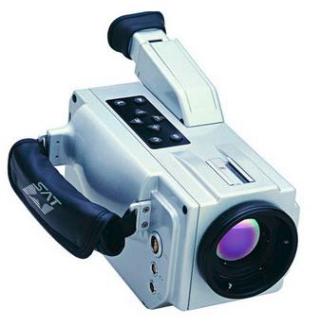

Инфракрасная дефектоскопия нашла применение в гражданской промышленности лишь в конце 1970-х гг. Метод основан на том, что в местах дефектов металла подогретого объекта или в зонах утонения стенок трубопровода с подогретой средой тепло передается от внутренней к внешней поверхности стенки несколько в большей степени, чем в окружающих бездефектных зонах. Тепловизор преобразует картину теплового распределения на поверхности объекта в видеоизображение. Чувствительность современных тепловизоров исчисляется десятыми долями градуса. Внешний вид некоторых тепловидеокамер показан на фото. Все приборы снабжены лазерным указателем рассматриваемой зоны.

На рис. приведены некоторые примеры термограмм – итоговых документов инфракрасной дефектоскопии объектов. Из последнего примера видно, насколько показательны результаты тепловидеосъемки даже при контрасте температур между объектом и внешней средой лишь в 5 ºС.

а – перегрев электродвигателя может указывать на недостаточное охлаждение или проблемы с электропитанием	б – разность температур между электроклеммами может указывать на несимметричность нагрузки, неисправность компонентов, разъемов или проводов
в – высокая температура шарикоподшипников является ранним признаком скорого отказа оборудования	г – обнаружено место утечки тепла из жилой квартиры.

Инфракрасная дефектоскопия все более широко применяется при диагностике котлоагрегатов, паропроводов, теплотрасс, промышленных вытяжных труб, объектов металлургического производства. Достоинствами метода являются дистанционность и возможность контроля объекта в процессе его эксплуатации. Недостаток – высокая стоимость аппаратуры.

Пирометрия – дистанционное измерение температуры объекта – применяется в литейном производстве для оценки температуры расплавов и в теплоэнергетике. Выполняется более простыми приборами – пирометрами. Преимущества аппаратных средств пирометрии заключаются в выведении оператора из зоны действия повышенной температуры.
