4. Определение объемов разрабатываемого грунта в траншеях и котлованах Объем котлована

Котлован – выемка шириной более 3м, в нижнем и верхнем основаниях которой лежат параллельные между собой прямоугольники, имеет. Его объем определяется по формуле Симпсона:

,

где Н- глубина котлована, вычисленная как разность между средней арифметической отметкой верха котлована по углам и отметкой дна котлована;

a, b –размеры нижней части фундамента, м;

c, d- длины сторон котлована поверху, м;

m – коэффициент откоса (нормативная величина по СНиП).

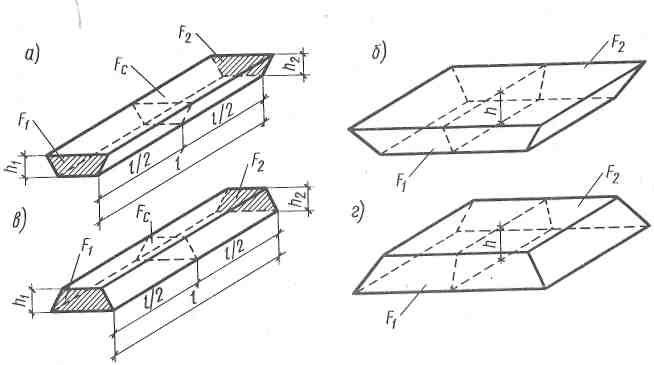

Схемы выемок и насыпей для подсчета объемов земляных работ: а-траншеи; б — котлована; в, г — насыпи

Объем траншеи

Траншея – узкая выемка для ленточных фундаментов или сетей коммуникаций.

1. без уклона ,

где F – площадь поперечного сечения траншеи: ;

L – длина траншеи.

2. с уклоном i

– формула Мурзо

где F₀ – средняя площадь поперечного сечения: ;

H₁, H₂ – высота траншеи соответственно начальная и конечная: ;

b₀ – средняя ширина траншеи поверху: ;

H₀ – средняя высота траншеи:

План урока.

Дата:

Группа:

Тема урока: Земляные работы.

Цель урока:

Обучения – сформировать знания учащихся о земляных работах в строительстве, о сущности подготовительных и вспомогательных работах.

Развития – развитие интереса к дисциплине, творческого осмысления ранее изученного материала;

Воспитания – воспитание ответственности при изучении дисциплины, взаимоуважения.

Вид урока: урок формирования новых знаний.

Методическое обеспечение урока: Раздаточный материал, ЕНиР №2 «Земляные работы».

Ход урока.

1. Организационный момент:

Проверка готовности учащихся и аудитории к уроку, проверка присутствующих. Ответы на вопросы учащихся. Оформление журнала.

2. Изложение нового материала:

2.1. Виды земляных сооружений и требования к ним.

2.2. Виды грунтов и их свойства.

2.3. Подготовительные и вспомогательные процессы.

2.4. Определение объемов разрабатываемого грунта в траншеях и котлованах

3. Закрепление:

3.1. Перечислите виды земляных сооружений и опишите требования к ним.

3.2. Перечислите виды грунтов и охарактеризуйте их свойства.

3.3. Опишите подготовительные и вспомогательные работы.

3.4. Охарактеризуйте разбивку земляных сооружений на местности.

3.5. Охарактеризуйте водоотвод, строительное водопонижение.

3.6. Искусственное закрепление грунтов.

4. Задание на дом:

Г.Н.Фомин «Технология строительного производства и охрана труда», М.: Стройиздат, 1987. Стр.61-68., А.Д. Любарский «Технология и организация строительного производства», М.: Высшая школа, 1991. Стр.27-36.

5. Подведение итогов.

6. Рефлексия.
