5.2 Проектування pon в місті Миколаїв

В даному випадку ми проектуємо пасивну оптичну мережу за технологією “волокно до квартири” (Fiber-to-the-Home).

Для побудови пасивної оптичної мережі на території міста будемо використовувати обладнання фірми Ericson, а саме:

-OLT (Оптичний лінійний термінал)- станційне обладнання- EDA 1500 OLT

-ONT – оптичний мекрежевий термінал) –кінцевий абонентський термінал- T-067 G

-ONU(оптичний термінал для групи абонентів) -ONU T720G( використовується як комутатор для підключення абонентів, так як ми використовуємо технологію Fiber-to-the-Home)

-Спліттери (пристрої для розгалуження основного вихідного потоку від станції до абоненту) Fiber Optic Splitter Shelf NCD 520 002+

EDA 1500 - це нова високопродуктивна GPON систему (320 Гбіт / с). Система складається з центрального вузла GPON OLT (BLM 1500) та системи управління EntriView, яка керує, як операторським вузлом OLT, так і абонентськими пристроями ONTs / ONUs.

Користувальницькі пристрої в системі GPON називаються ONT (Optical Network Termination). Розрізняють пристрої для SFU (Single Family Unit) і вузол доступу для групи абонентів ONU (Optical Network Unit).

Рішення EDA 1500 повністю відповідає існуючим стандартам і сумісно зі специфікаціями ITU-T G.984.

Загальні дані

Шасі 16 +2 слотів

До 112 GPON портів

До 7168 FTTH абонентів

3,2 Тбіт / с шина, повнодоступна

"подвійна зірка", 20 Гбіт / с на слот

Мережеві інтерфейси

Окремий модуль для Uplink - G28

2 * 10GE ​​+8 * GE на плату

Будь-яка кількість плат в шасі

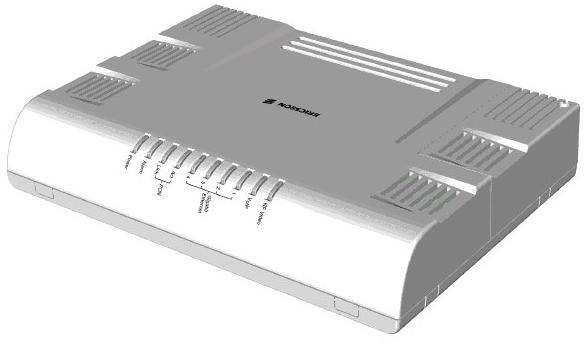

T-067 G – абонентський пристрій

Ericsson випустив нові оптичні модеми T060G, T063G, T065G і T067G, які призначені для використання в якості пристрою ONT в мережах широкосмугового оптичного доступу FTTH за технологією GPON (ITU-T G.984 ONT). Технологія GPON забезпечує в сторону абонентів швидкість передачі даних до 2,5 Гбіт / сек на 64 абонентських пристрою, підключених через пасивні сплітери з оптики до операторського вузла GPON OLT.

Дані модеми дозволяють абоненту мережі отримувати з оптики повний спектр послуг triple play: виділений доступ в мережу інтернет на гігабітних швидкостях, телефонні, а також відео послуги, включаючи IP TV, HD TV і RF TV.

Вбудований в модем GigaEth комутатор дозволяє підключити до 4-х будь-яких призначених для користувача пристрої без використання зовнішнього комутатора. Всі порти GigaEth автоматично підлаштовуються під тип кабелю з допомогою механізмів auto-sensing і auto-negotiating. Комп'ютери, файл-сервери, точки WiFi доступу, медіа-центри та ігрові приставки, VoIP шлюзи і телефони, відеокамери й датчики охорони, а також будь-яке інше користувальницьке обладнання, забезпечене Ethernet портом, може бути підключено безпосередньо в модем. Широка функціональність вбудованого комутатора включає підтримку QoS механізмів з використанням міток 802.1q / p, port-based VLANs, Q-in-Q, а також підтримку IGMP snooping, PON multicast для реалізації IP TV мовлення.

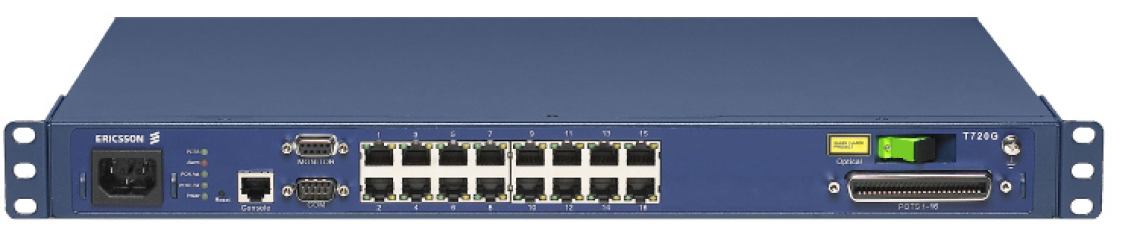

ONU T720G

ONU T720G являє собою пристрій колективного користування для топологій fiber-to-the-building (FTTB), fiber-tothe-floor (FTTF) і fiber-to-the-business (FTTBiz). Оптимально застосування T720G в районах нової багатоповерхової житлової забудови, в даному випадку оператор може надавати квартирним абонентам голосові послуги, телебачення HD якості і високошвидкісний Інтернет.

- GPON-порт, клас B +

- 24 порти 10/100 Base-T

- 24 портів POTS

- Електроживлення: AC 220В, максимальна споживана потужність - 52Вт

Температурний режим: -10 ° C ... +55 ° C

- Габаритні розміри: ширина-443мм, висота -44,5 мм, глибина - 295мм

- Маса - 3,7 кг

Fiber Optic Splitter Shelf NCD 520 002+

Проектування мережі

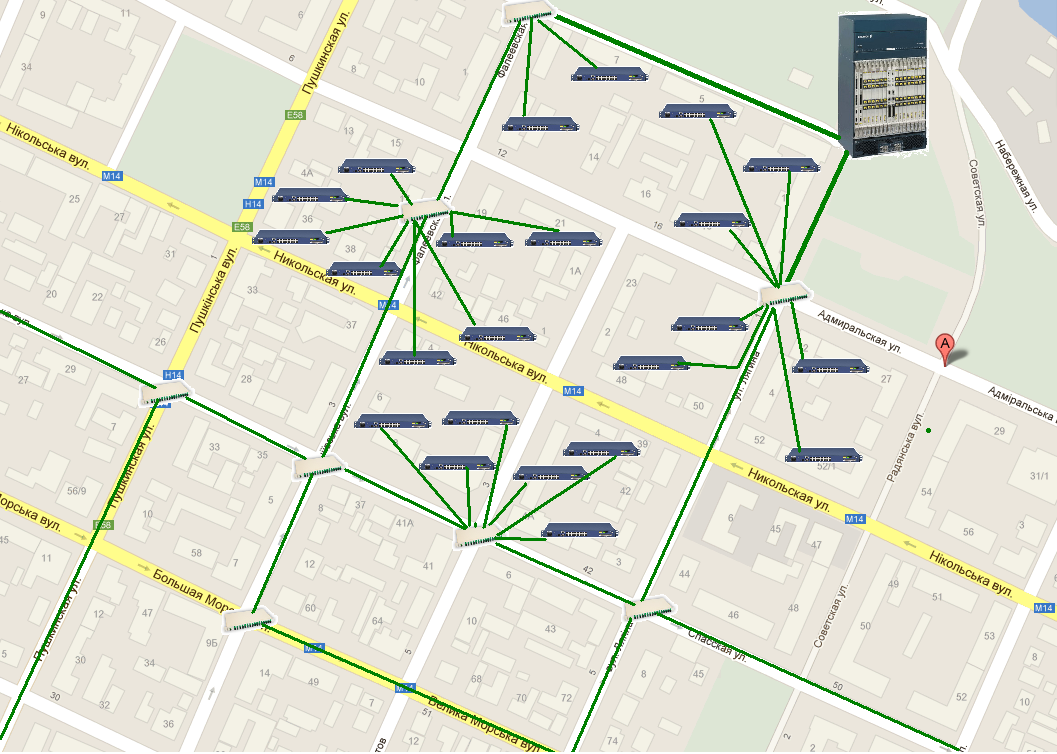

Рис 5.3 Пасивна оптична мережа
