Державний заклад «Київський коледж зв’язку»
Курсова робота
на тему
Мультисервісна оптична транспортна мережа зв’язку миколаївської області
Виконав:
Студент групи МТК 14-А
Перевірив:
Викладач Кузенний В.А.
Київ 2013
ЗМІСТ
Стор.
1.МОДЕЛІ Й ТЕХНОЛОГІЇ ТРАНСПОРТНИХ МЕРЕЖ …………..
1.1. Транспортна мережа SDH
1.2. Транспортна мережа АТМ
1.3. Транспортна мережа OTN-OTH
1.4. Транспортна мережа Ethernet
2. ТЕХНОЛОГІЇ ПЕРЕДАЧІ ІНФОРМАЦІЇ …………………………….
2.1. Технологія синхронної цифрової ієрархії (SDH)
2.2. Технологія щільного та грубого спектрального мультиплексування DWDM і CWDM.
3. ПОБУДОВА ОПТИЧНОЇ ТРАНСПОРТНОЇ МЕРЕЖІ …………….
3.1. Коротка характеристика населених пунктів областей
3.2. Обгрунтування і розрахунок числа первинних потоків Е1
4. ВИБІР РІВНЯ МУЛЬТИПЛЕКСОРІВ ТА ОПТИЧНОГО КАБЕЛЮ…..
4.1. Визначення рівня мультиплексорного обладнання SDH
4.2. Вибір мультиплексорного обладнання
4.3. Вибір марки та ємності кабелю
4.4. Розрахунок довжини регенераційної ділянки по дисперсії
4.5. Розрахунок довжини регенераційної ділянки по загасанню.
4.6. Схема організації зв’язку
5.ПАСИВНА ОПТИЧНА МЕРЕЖА
5.1. Опис технології та її характеристики
5.2. Проектування PON в місті Миколаїв
Висновок
Перелік посилань
6. КОНФІГУРАЦІЯ МУЛЬТИПЛЕКСНИХ ВУЗЛІВ
Для конфігурації вузлів мережі, складання специфікації змінних блоків та розробки схеми з’єднань змінних блоків на всіх вузлах мережі необхідно мати номенклатуру функціональних змінних блоків, їх призначення.
Тому необхідна прив’язка до обладнання системи передачі конкретної фірми-виробника.
За останні декілька років на мережах України застосовується обладнання закордонних фірм, таких як: Ericsson, Nortel, Siemens, і в останній час компанії
ECI Telecom Ltd (Ізраїль), та інших.
Примітка:
В курсовому проекті необхідно:
- вибрати типи та виробника мультиплексорів;
- вибрати необхідні модулі (блоки) та розробити комплектацію
(конфігурацію) мультиплексорів; (див. рис.5.1)
розробити структурну схему мультиплексора для одного пункту; (див. рис.5.1)
скласти специфікацію необхідних вузлів. (див. табл. 5.1)
Приклад:
Апаратура синхронної цифрової ієрархії (SDH) усіх видів повинна відповідати стандартам міжнародного союзу Електрозв'язку (МСЕ).Основним і найбільш універсальним виробом апаратури SDH є цифровий мультиплексор званий синхронним мультиплексором. Щоб додавати в мережу або вилучати з неї цифрові потоки, чи транспортні одиниці і групи зі швидкостями 2, 34, 140 або 155 Мбіт/с використовуються мультиплексори вводу / виводу (ADM).
Мультиплексори можуть виконувати функції перемикання тимчасових позицій каналів і трактів, а також підтримувати функції конфігурування та контролю мережі.
Для організації зв'язку на ділянці А –B – С – D …, з урахуванням розрахованого числа потоків (389 Е1), необхідний мультиплексор рівня STM-16 зі швидкістю передачі 2488 Мбіт/с. Апаратуру та обладнання для систем передачі SDH пропонують багато відомих фірм-виробників, такі як «Alcatel», «Siemens», «Nortel», «NEC», «Huawei Technologies», «Marconi» та інші. Практично всі виробники представлені на українському ринку.
Наведемо порівняльний аналіз мультиплексорів фірм «Huawei Technologies» (OptiX OSN 3500) і «Marconi» (ОМS 16-64). Для організації зв'язку необхідний мультиплексор рівня STM-16.
Крім цього обидва мультиплексори мають адміністративні інтерфейси управління: один інтерфейс віддаленого техобслуговування RS232 DCE з доступом по модему, один інтерфейс системи мережевого управління, один послідовний інтерфейс управління (F & f), 4 послідовних інтерфейсу (1 ~ 4) для прозорої передачі.
Таблиця 6.1. Технічні характеристики мультиплексорів
|
OptiX OSN 3500 |
ОМS 16-64 |
комутаційна матриця - на низькому рівні -на високому рівні |
5 Гбіт/с 58,75 Гбіт/с |
20 Гбіт/с 60 Гбіт/с |
Інтерфейси |
||
STM-1 электричі |
4 порта на платі |
2 порта на платі |
STM-1 оптичні |
Ie-1, I-1, S-1.1, L-1.1, L-1.2, Ve-1.2 4 порта на платі |
I-1S-1.1, L-1.1, L-1.2 L-1.3 2 порта на платі |
STM-4 оптичні |
I-4, S-4.1, L-4.1, L-4.2,Ve-4.2 4 порта на платі |
I-4, S-4.1, L-4.1, L-4.2, L-4.3 2 порта на платі |
STM-16 оптичні |
I-16, S-16.1, L-16.1, L-16.2, L-16.2Je, V-16.2Je, U-16.2Je и G.692 кольоровий інтерфейс 1 порт на платі |
I-16, S-16.1, L-16.1, L-16.2 L-16.3 1 порт на платі |
Ethernet |
10/100/1000 Мбіт/с 2/4 порта на платі |
10/100/1000 Мбіт/с 2/16 порта на платі |
Е1 |
63Е1 на платі, максимально в корзині 504Е1 |
32Е1 на платі, максимально 504Е1 |
Е3 |
6Е3 на платі, максимально 48Е3 в корзині |
4Е3 на платі, максимально 48Е3 |
Як видно з таблиці 6.1 при практично однакових технічних характеристиках економічно вигідніше скористатися послугами компанії «Huawei Technologies». Крім того на інтерфейсних картах у «Huawei Technologies» більше число портів, що веде до зменшення числа слотів для установки. Головними достоїнствами мереж реалізованих на обладнанні «Huawei Technologies» є:
- висока надійність, за рахунок використання сучасних методів захисту, як обладнання так і трафіку;
- простота обслуговування і розвиток мережі, модульний принцип побудови обладнання і програмного забезпечення;
- повна відповідність рекомендаціям ITU-T, ETSI;
- зручність обслуговування.
На підставі вищесказаного скористаємося послугами компанії «Huawei Technologies». Для організації «кільця» зупинимо вибір на мультиплексорі OptiX OSN 3500.
Обладнання OptiX OSN 3500 компанії «Huawei Technologies» призначено для організації по одному лінійному тракту 30240 каналів ТЧ або ОЦК (основний цифровий канал) з тактовою частотою 2488 МГц.
OptiX OSN 3500 являє собою побудований на єдиній платформі мультиплексор SDH з функцією введення/виводу і гнучкою архітектурою.
Мультиплексор OptiX OSN 3500 є мультиплексором SDH рівня STM-16. Можливе використання даної системи в режимах мультиплексора введення / виводу, кінцевого (термінального) мультиплексора, регенератора. Пристрій забезпечує транспортування голосового та інформаційного трафіку з високою пропускною здатністю і застосовується в транспортних і магістральних мережах.
Особливістю OptiX OSN 3500 є те, що функції лінійного блоку, блоку крос-комутації, блоку синхронізації, блоку SCC (System Control and Connection) інтегровані на одній платі, що вивільняє ресурси слотів. У «кошику» 15 слотів для плат обробки, 16 слотів для плат інтерфейсів, 1 слот для плати допоміжного інтерфейсу і три модулі вентиляторів.
В системі OptiX OSN 3500 здійснюється інтеграція функцій Ethernet-доступу з тією ж платформою SDH, яка забезпечує передачу голосового трафіку. Система OptiX OSN 3500 підтримує:
- трафік Ethernet 10/100/1000 Мбіт / с;
- високорівневий протокол управління каналом передачі даних, процедура доступу до каналу SDH, узагальнена процедура формування кадрів;
- комутацію на рівні 2, а також можливість класифікації Ethernet-трафіку згідно з визначеннями стандарту IEEE 804.1Q-tag;
- прозору передачу та конвергенцію Ethernet-трафіку;
- схему регулювання пропускної здатності каналу (LCAS);
- послуги EPL - приватна лінія Ethernet, EVPL - віртуальна приватна лінія Ethernet, EPLn / EPLAN - приватна локальна мережа Ethernet, EVPLn / EVPLAN
- віртуальна приватна локальна мережа Ethernet.
Ємність крос-комутації в системі OptiX OSN 3500 досягає 58,75 Гбіт/с на високому рівні або 5 Гбіт/с на низькому, з можливістю розширення до 20 Гбіт/с. Ємність матриці крос-з'єднання становить 1,25 Гбіт/с.
В системі OptiX OSN 3500 широкий набір інтерфейсів: STM-16 - максимально 8 портів в «кошику», STM-4 - максимально 46 портів, STM-1-максимально 92 порту, Fast Ethernet - максимально 92 порту в підстатіві, Gigabit Ethernet - максимально 30 портів, Е3 - максимально 48 портів, Е1-максимально 504 портів в подстатіве.
В системі OptiX OSN 3500 різноманітні механізми захисту:
- плати Е1 і Е3, захист 1: N;
- плати крос-з'єднання і синхронізації, 1 +1, гаряче резервування;
- плата SCC, 1 +1, гаряче резервування;
- плата розподіл харчування-48V, 1 +1, гаряче резервування;
- плата джерела живлення 3,3 V, 1:N, централізоване гаряче резервування.
Система забезпечує можливість контролю за автоматичним балансом трафіку в широкосмугової мережі та дозволяє підвищити пропускну здатність.
Існує можливість плавного підвищення продуктивності шляхом додавання або заміни плат крос-комутації і модулів оптичного інтерфейсу.
Використовуючи на центральному рівні матрицю крос-комутації SDH,

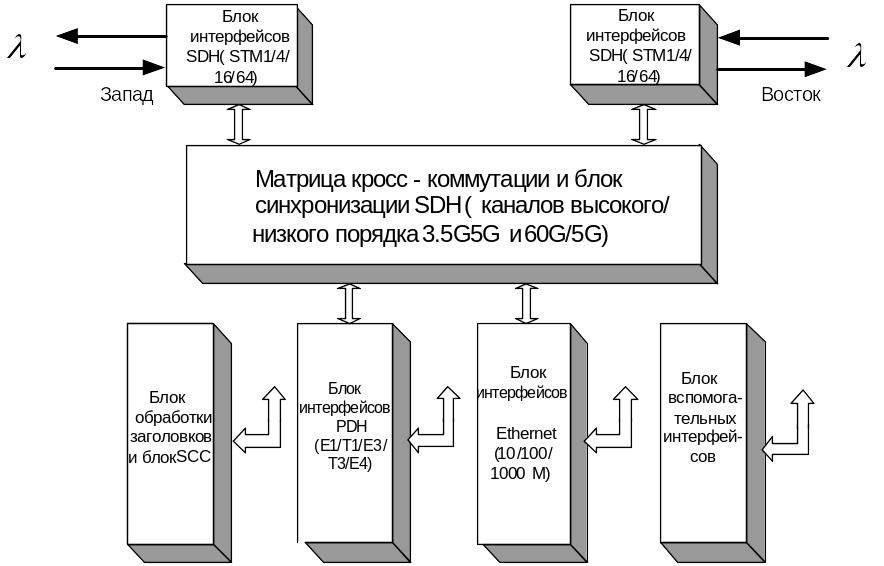

обладнання OptiX OSN 3500 складається з блоку інтерфейсів, блоку SCC, блоку обробки заголовків і допоміжного блоку інтерфейсів. На рисунку 6.1 представлена структура системи OptiX OSN 3500. Функціональні і підлеглі плати відповідних блоків наведені в таблиці додаток В.
Рис. 6.1 – Конфігурація системи OptiX OSN 3500
Щоб відповідати вимогам послуг різної ємності, OptiX OSN 3500 підтримує роботу різних плат: GXCS (з ємністю крос-комутації каналів високого порядку: 35G і ємністю крос-комутації каналів низького порядку: 5G) і EXCS (з ємністю крос-комутації каналів високого порядку: 60G і ємністю крос-комутації каналів низького порядку: 5G).

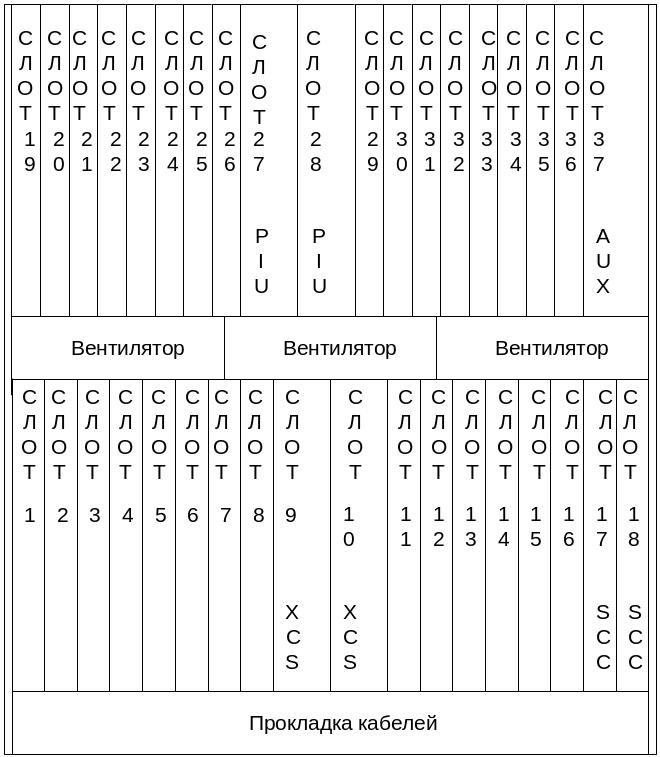

Мультиплексор OptiX OSN 3500 з дворядним розташуванням модулів встановлюється в статів стандартизований ETSI (2200мм х 600мм х 300мм), причому в одному стативе може бути розміщено два мультиплексора OptiX OSN 3500 (730мм х 496мм х 295мм). Безпосередньо на мультиплексор всі оптичні висновки знаходяться на лицьовій стороні оптичних інтерфейсних модулів. Підключення електричних інтерфейсів, здійснюється у верхній частині мультиплексора. На рисунку 5.2 показано розподіл слотів обладнання OptiX OSN 3500. Плати обробки та плати інтерфейсів розташовуються в слотах як показано на малюнку 6.2 і в таблиці 6.1.
Ядром мультиплексора є повнодоступна матриця тимчасового комутатора. Плата крос-комутації і синхронізації (EXCSA) забезпечує крос-комутацію сигналів SDH і PDH і синхронізацію системи, слот 9 і 10, гаряче резервування 1+1.
Блок SCC - забезпечення інтерфейс для з'єднання обладнання з системою мережевого управління та обробка сигналів SDH, слот 17 і 18, гаряче резервування 1 +1.
Блок джерела живлення PIU забезпечує доступ до джерела живлення та захист обладнання від стрибків напруги, слот 27 і 28, гаряче резервування 1 +1.
Допоміжна плата інтерфейсів AUX забезпечує різні інтерфейси для технічного обслуговування: інтерфейс RS-232 і інтерфейс службового телефону, слот 37.
Плати крос-комутації і синхронізації, плата мережевого управління, блок джерела живлення, допоміжна плата інтерфейсів є невід'ємною частиною мультиплексора, комплектація мультиплексора рештою платами здійснюється від конкретного застосування даного мультиплексора.
Оскільки в А необхідно здійснити ввід / вивід 190Е1, і 316Е1 Ethernet, то комплектація буде наступною:- Дві плати SL-16, плати оптичного лінійного тракту STM-16, інтерфейс V-16.2, сім плат PQ1 63хЕ1, чотири робочих, одна резервна;
