Порядок нанесения зон заражения и топографические карты и схемы

Зона возможного заражения облаком сильнодействующих ядовитых веществ на картах (схемах) ограничена окружностью, полуокружностью или сектором, имеющим угловые размеры  и радиус, равный глубине заражения Г. Центр окружности, полуокружности или сектора совпадает с источником заражения.

На топографических картах и схемах зона возможного заражения имеет вид:

а) при скорости ветра по прогнозу < 0,5 м/с зона заражения имеет вид окружности. Точка О соответствует источнику заражения, =360; радиус окружности равен Г.

б) при скорости ветра по прогнозу от 0,6 до 1 м/с зона заражения имеет вид полуокружности. Точка О соответствует источнику заражения, =180 , радиус полуокружности равен Г, а биссектриса сектора совпадает с осью следа облака и ориентирована по направлению ветра.

в) при скорости ветра по прогнозу > 1 м/с зона заражения имеет вид сектора. Точка О соответствует источнику заражения, =90 при скорости ветра от 1,1 до 2 м/с, - 45 при скорости ветра по прогнозу более 2 м/с ; радиус сектора равен Г, а биссектриса сектора совпадает с осью следа облака и ориентирована по направлению ветра.

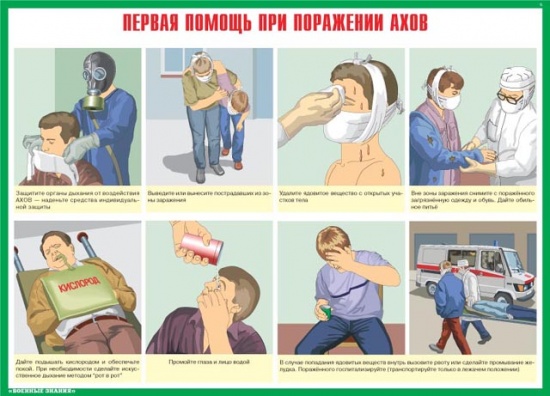

При СДЯВ нужно обязательно промыть глаза.

Как это показано на рисунках 1-5

Рисунок 1.

Рисунок 2.

Рисунок 3.

Рисунок 4.

Рисунок 5.
