Краткая характеристика грунтов основания

В качестве оснований могут быть использованы различные грунты:

скальные – в виде сплошного или трещиноватого массива из кварцитов, известняков, песчаников и других каменных пород. Такие грунты практически несжимаемы, не подвержены пучению, водоустойчивы и являются идеальным основанием;

крупнообломочные – в виде слоёв крупного камня (валунов), гальки. Эти грунты малосжимаемы, непучинисты, водоустойчивы и представляют собой хорошее основание;

песчаные. В зависимости от размера частиц пески подразделяются на гравелистые, крупные, средней крупности, мелкие и пылеватые. Гравелистые, крупные и средней крупности пески под нагрузкой быстро уплотняются, при замерзании не вспучиваются и являются прочным и надёжным основанием. Мелкие и пылеватые пески при увлажнении и последующем замерзании становятся пучинистыми. Несущая способность их при увлажнении уменьшается. Пылеватые пески в водонасыщенном состоянии становятся неспособными воспринимать нагрузки;

глинистые, в сухом или маловлажном состоянии способные воспринимать значительные нагрузки. Однако при увлажнении их несущая способность снижается. Такие грунты отличаются длительной осадкой под нагрузкой и вспучиванием при замерзании;

лессовидные в естественном состоянии имеют поры в виде вертикальных трубочек, различаемых невооружённых глазом. Такие грунты в сухом состоянии обладают достаточной несущей способностью. Однако при увлажнении структура лессовидных грунтов разрушается, и под действием нагрузки образуются просадки. При использовании таких грунтов в качестве оснований требуются специальные меры по укреплению и защите от увлажнения;

насыпные, образованные при засыпке оврагов, прудов и других мест. Такие грунты неоднородны по структуре, их несущая способность зависит от того, когда сделана насыпь. Для использования таких грунтов в качестве оснований необходимы исследования их несущей способности.

Конструкции перегородок.

Перегородки из мелкоразмерных плит

Перегородки из гипсовых, гипсобетонных плит изготовляются размерами 800*400*80 с гладкими лицевыми поверхностями

Менее трудоемки перегородки из плит, высотой в этаж (в чистоте), реже в пол-этажа, шириной 0,5; 0,6; 0,8 и 1,2м. Плиты изготавливаются в заводских условиях методом проката или пресспроката из гибковолокнистой массы объемным весом γ = 850-950 кг/м³ или из гипсобетона γ = 950 – 1300 кг/м³. Толщина плит 45мм.

Перегородки таких размеров выполняют также из ячеистых бетонов, фибролита и других материалов.

Их устанавливают в один или два слоя на дощатой прокладке, уложенной по перекрытию. Для повышенной звукоизоляции устраивается воздушная прослойка (шириной 40 - 60мм).

Кирпичные перегородки - имеют толщину 0.5 или 0.25 кирпича. Перегородки толщиной 0.5 кирпича, если их высота не более 3м, а длина не более 5м, выкладывают без армирования. В иных случаях она армируется пачечной сталью сечением 1,5*25мм - в горизонтальные швы через 6 рядов. Перегородки толщиной 0.25 кирпича армируются и вертикальной арматурой из пачечной или круглой стали, диаметром 4-6мм

Железобетонные перегородки - выполняются в отдельных случаях - монолитные. Арматура диаметром 5 - 6мм, сетками 200*200. После распалубки поверхность затирается цементным раствором. Толщина перегородки -δ=60-80м.

Крупнопанельные перегородки - «на комнату» - наиболее индустриальны. Изготовляются из гипсошлакобетона, армированного деревянными каркасами из реек толщиной 10мм.

При устройстве межквартирных перегородок устанавливают 2 панели с воздушной прослойкой между ними толщиной 40мм

Перегородки из стеклоблоков выкладываются на цементном растворе с прокладкой в пазах между блоками вертикальной и горизонтальной арматуры в виде прутков или полос

Перегородки из стеклопрофилита собирают из элементов (преимущественно коробчатого профиля), изготавливаемых на стеклозаводах, высотой, равной высоте перегородки. Такие элементы ставят между верхней и нижней обвязками с заделкой стыков специальными мастиками.

Общие сведения о каменной кладке

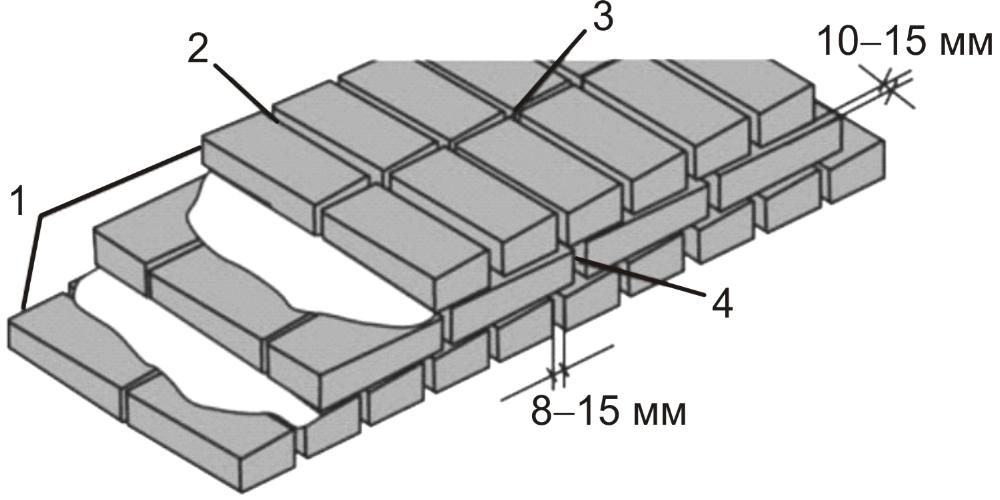

Кладкой называют конструкции из природного камня, кирпича или других каменных материалов, уложенных на растворе

1 – горизонтальные ряды; 2 – поперечные швы; 3 – про­дольный шов;

4 – смещение вертикальных швов

Однорядная система перевязки образуется чередованием тычковых и ложковых рядов. При этом поперечные вертикальные швы смещены на четверть кирпича, а продольные вертикальные швы перевязаны на полкирпича. Такая система перевязки отличается простотой исполнения и высокой прочностью кладки, однако по сравнению с другими системами требует больших затрат труда

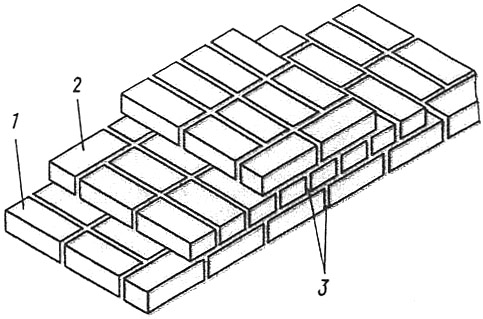

1 – тычковый ряд; 2 – ложковый ряд; 3 – смещение вертикальных швов на четверть кирпича

Многорядная система перевязки имеет тычковые ряды через пять рядов. При этом поперечные вертикальные швы тычковых рядов смещены на четверть кирпича, а в ложковых рядах – на полкирпича. Продольные вертикальные швы (со второго по шестой включительно) не перевязываются. Такая система перевязки более производительна, чем однорядная, она не требует большого числа неполномерного кирпича и поз­воляет использовать для внутренней части кладки (забутки) половинки кирпича. Прочность кладки по сравнению с однорядной системой перевязки несколько меньше.

1 – тычковый ряд; 2 – ложковые ряды; 3 – смещение вертикальных швов на четверть кирпича; 4 – то же, на половину кирпича

Кладка облегченных стен

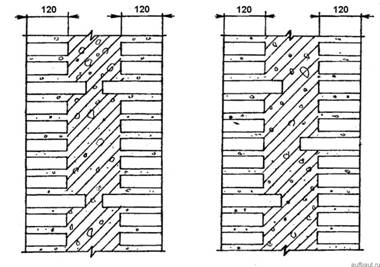

Кирпично-бетонная кладка. Связи между продольными стенками

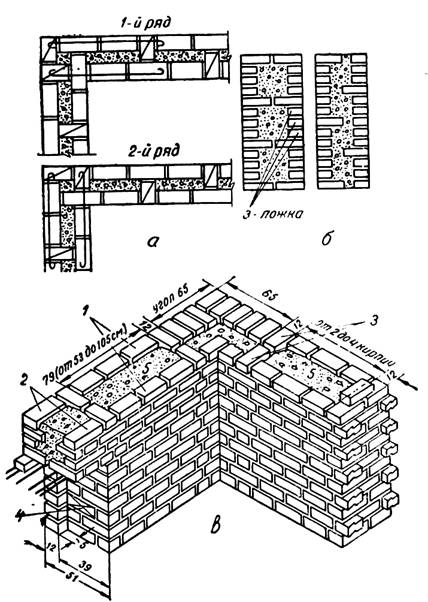

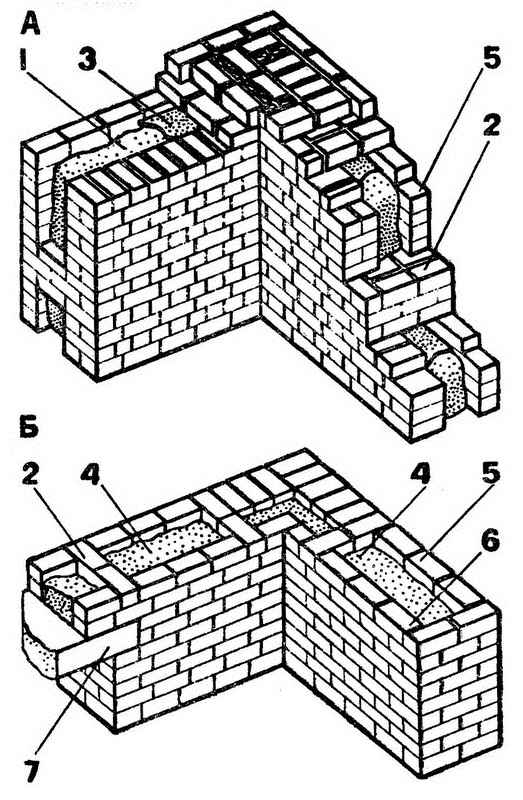

Облегченная кладка:

А - трехрядная с диафрагмами по высоте;

Б - колодковая;

1 - легкий бетон или утеплитель;

2 - диафрагма;

3 - растворная стяжка;

4 - "колодец", заполненный утеплителем;

5 - наружняя верста;

6 - внутренняя верста;

7 - перемычка;

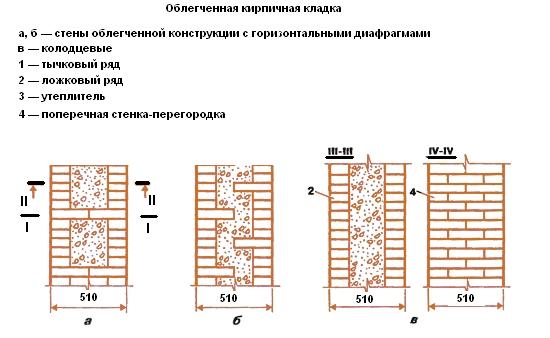

Облегченная кирпичная кладка

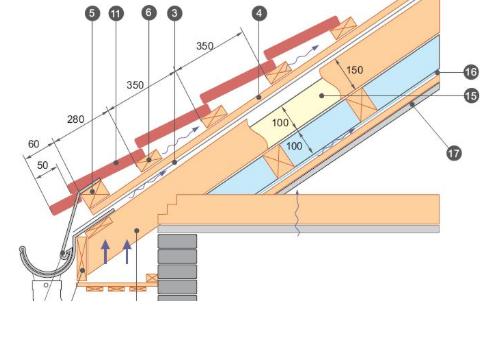

1. стропило

2. контррейка, диет, брусок

3. гидроизоляционная пленка

4. обрешетка вертикальная

5. начальная обрешетина горизонтальная

6. обрешетка горизонтальная

7. дополнительные бруски обрешетки

8. лобовая доска

9. крюк водосточного желоба

10. карнизная планка

11. лист металлочерепицы

12. вентилируемый конек

13. уплотнитель

14. слуховое окно

15. утеплитель

16. пароизоляционная пленка

17. потолочный настил (мансарда)

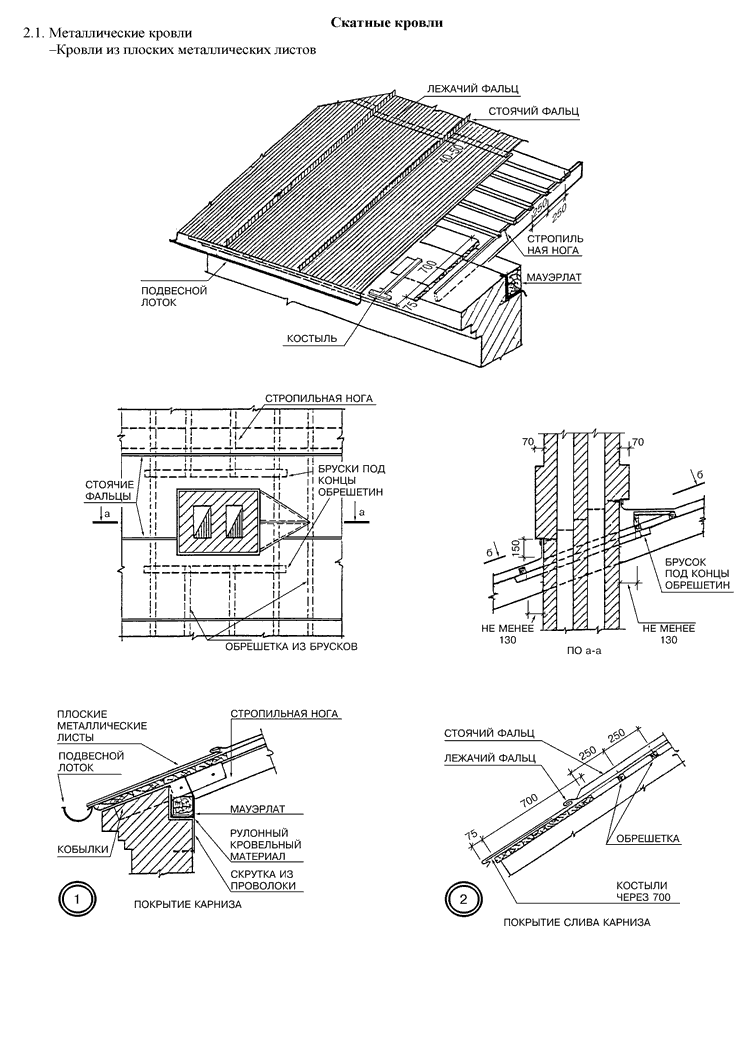

Кровля из плоских металлических листов

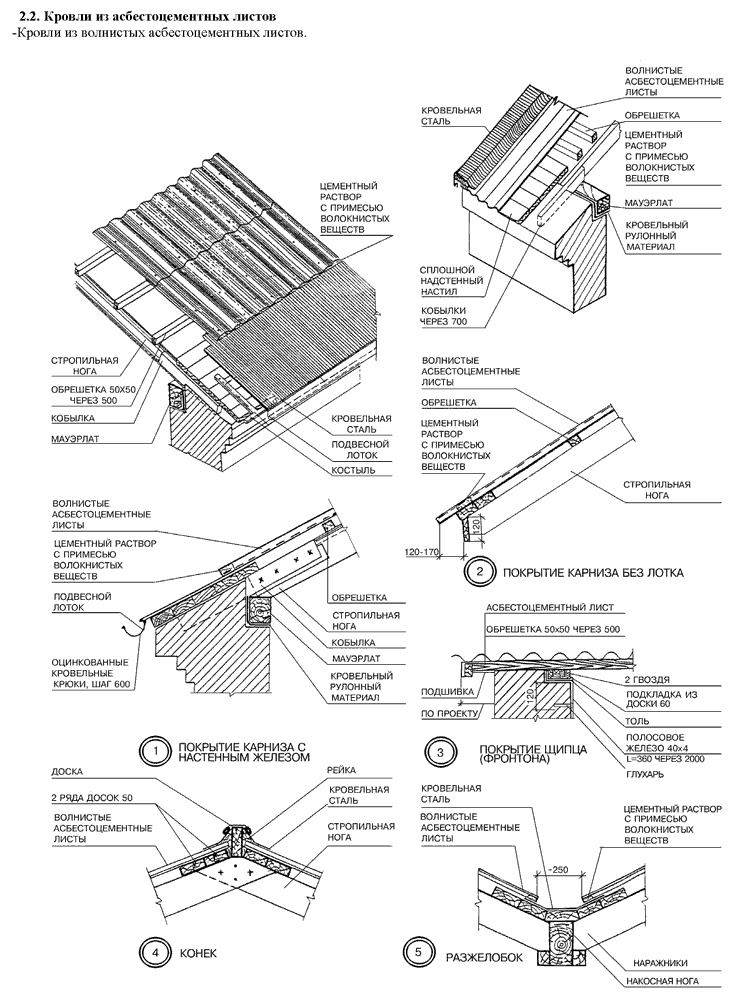

Кровля из асбестоцементных листов

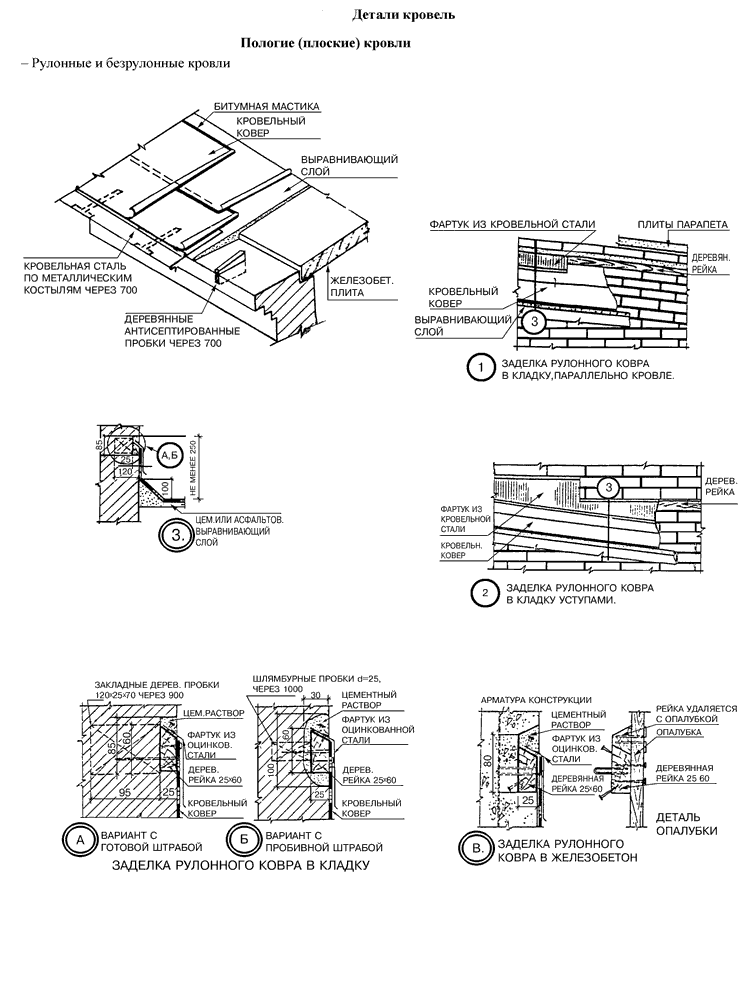

Рулонные и безрулонные кровли

Технико-экономические показатели Технико-экономические показатели (ТЭП) при строительстве зданий и сооружений рассчитываются для сравнения конструктивных и объемно-планировочных решений и выбора наиболее экономически выгодного из них. В общей пояснительной записке в проекте организации строительства (ПОС) и проекте производства работ (ППР) рассчитываются ТЭП по строительным работам в целом: общая продолжительность строительства, включая подготовительный период (обязательный показатель); максимальная численность рабочих, занятых в стоительстве объекта (рекомендуемый показатель); общие затраты труда на выполнение СМР (строит –монтажных работ) - (рекомендуемый показатель).Для проекта производства работ рассчитываются следующие рекомендуемые технико-экономические показатели: объем и продолжительность СМР; себестоимость СМР по сравнению со сметной; уровень механизации и затраты труда на 1м3 объема и на 1м2 площади здания; иные удобные показатели производительности труда. Выбор наиболее экономически выгодного решения производится путем сопоставления технико-экономических показателей существующих решений с эталонным или же сравнения существующих решений между собой. Для сравнения различных вариантов решений рассчитываются специальные коэффициенты, определяющие качество каждого объемно-планировочного решения. Также принимается во внимание расход основных строительных материалов, удельная трудоемкость возведения здания на 1 м2 полезной площади и на 1 м3 объема здания, коэффициент сборки здания и вес здания на каждый кубический метр объема.
