Приложение ю

(обязательное)

Методика проверки несущей способности по грунту фундамента из свай или опускного колодца как условного фундамента мелкого заложения

Условный фундамент следует принимать в форме прямоугольного параллелепипеда. Его размеры для свайного фундамента с заглубленным в грунт ростверком необходимо определять по рисункам Ю.1 и Ю.2, с расположенным над грунтом ростверком — по рисункам Ю.3 и Ю.4, для фундамента из опускного колодца — по рисункам Ю.3 и Ю.4.

Приведенное на рисунках Ю.1 – Ю.5 среднее значение расчетного угла трения грунтов, прорезанных сваями, следует определять по формуле

(Ю.1)

где  ₁  — расчетный угол внутреннего трения i-го слоя грунта, расположенного в пределах глубины погружения свай в грунт;

h_i — толщина i-го слоя, м;

d — глубина погружения свай в грунт от подошвы ростверка или расчетной поверхности грунта, м, положение которой следует принимать согласно 13.2.6.

Несущую способность основания условного фундамента проверяют согласно 13.2.4, при этом подлежащие проверке среднее p, кПа, и максимальное p_max, кПа, давления на грунт в сечении 3 – 4 по подошве условного фундамента (см. рисунки Ю.1 – Ю.5) следует определять по формулам:

(Ю.2)

(Ю.3)

где  N_c — нормальная составляющая давления условного фундамента на грунт основания, кН, определяемая с учетом веса грунтового массива 1 – 2 – 3 – 4 вместе с заключенными в нем ростверком и сваями или опускным колодцем;

  — соответственно горизонтальная составляющая внешней нагрузки, кН, и ее момент относительно главной оси горизонтального сечения условного фундамента в уровне расчетной поверхности грунта, кН·м, принимаемой по 13.2.6;

d₁ — глубина заложения условного фундамента по отношению к расчетной поверхности грунта, м (см. рисунки Ю.1 – Ю.5);

— размеры в плане условного фундамента в направлении, параллельном плоскости действия нагрузки и перпендикулярном к ней, м;

k — коэффициент пропорциональности, определяющий нарастание с глубиной коэффициента постели грунта, расположенного выше подошвы фундамента, и принимаемый по таблице Ю.1;

c_b — коэффициент постели грунта в уровне подошвы условного фундамента, кН/м³:

при

при

Рисунок Ю.1 — Условный свайный фундамент с ростверком, заглубленным в грунт, при угле наклона свай менее

Рисунок Ю.2 — Условный свайный фундамент с ростверком, заглубленным в грунт, при угле наклона свай более

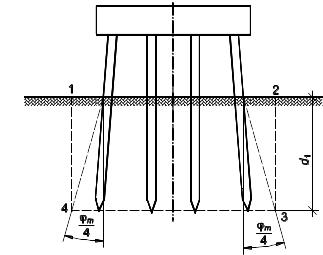

Рисунок Ю.3 — Условный свайный фундамент с ростверком, расположенным над грунтом, при угле наклона свай менее

_{Рисунок Ю.4 — Условный свайный фундамент с ростверком,} расположенным над грунтом, при угле наклона свай более

Рисунок Ю.5 — Условный фундамент из опускного колодца:

а — без уступов;

б — с уступами

Таблица Ю.1

Грунт	Коэффициент k, кН/м4
Текучепластичные глины и суглинки	От 490 до 1960 включ.
Мягкопластичные глины и суглинки пластичные супеси пылеватые пески	“ 1961 “ 3920 “
Тугопластичные и полутвердые глины и суглинки твердые супеси пески мелкие и средней крупности	“ 3921 “ 5880 “
Твердые глины и суглинки пески крупные	“ 5881 “ 9800 “
Пески гравелистые и галька с песчаным заполнителем	“ 9801 “ 19 600 “
