ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

ПУТЕЙ СООБЩЕНИЯ

Кафедра «Теплотехника и теплосиловые установки»

Курсовой проект проектирование ситемы отопления

Гостиницы в городе Вологда

Выполнил: Николаева О.Д.

Принял:Зибрев О.А.

Санкт-Петербург

2006

Содержание:

1. Исходные данные для проектирования…………………………………..3

2. Описание здания и строительных конструкций………………………….3

3. Теплотехнический расчет наружных ограждений………………………..3

4. Определение потерь тепла помещениями и удельной отопительной характеристики здания…………………………………………………….8

5. Проектирование системы отопления…………………………………….9

6. Гидравлический расчет системы отопления…………………………….9

7. Расчет нагревательных приборов…………………………………………12

8. Подбор элеватора…………………………………………………………..15

9. Определение годовых расходов теплоты на отопление…………………16

10. Список используемой литературы……………………………………….17

1. Исходные данные для проектирования

Основным исходным материалом является задание, содержащее архитектурно-строительную часть здания.

Здание гостиницы в плане имеет прямоугольную форму.

Данное здание двухэтажное,c совмещенной крышей, так же имеется подвал.

Система отопления с нижней разводкой.

Схема движения теплоносителя – тупиковая.

Система стояков – двухтрубная.

Размеры оконных и дверных проемов принять в соответствии с ГОСТом и каталогом строительных изделий.

Место строительства – г. Вологда.

по СНиП 23-01-99 ”Строительная климатология” :

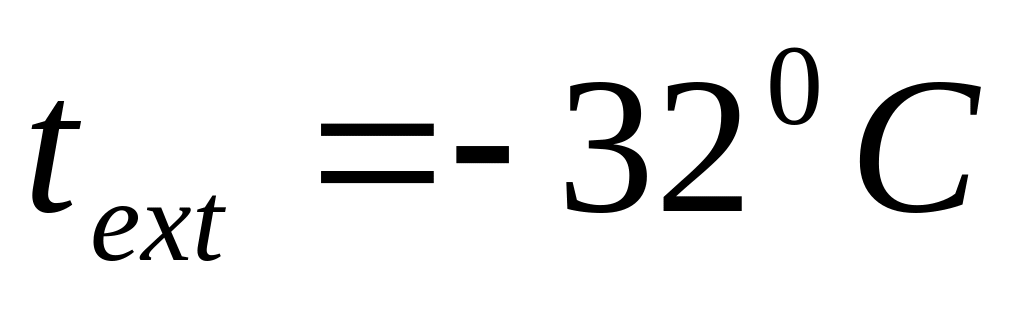

• - температура наиболее холодной 5 дневки

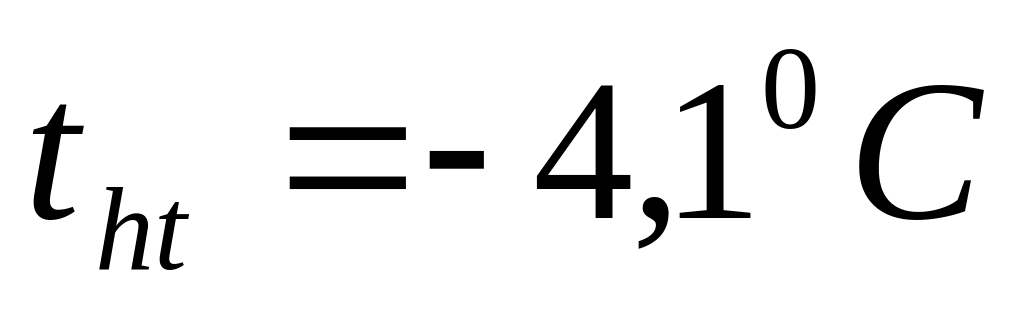

• - средняя температура отопительного периода

• - продолжительность отопительного периода

• климатическая зона влажности - нормальная

по СНиП II-3-79*

• - внутренняя температура расчетного отопления

• - влажность

• условие эксплуатации наружных ограждений – Б

2. Описание здания и строительных конструкций

Здание гостиницы состоит из следующих конструкций:

• стены – трехслойные панели;

• колонны – монолитные, сечение 0,4*0,4

• перегородки – сборные гипсобетонные;

• крыша – совмещенная,невентилируемая с рулонной кровлей ;

• полы – дощатые и из метлахской плиты;

• в здании имеется 2 внутренние лестничные клетки;

• высота этажа 1 эт.-3,82м,2эт.-3,57м.

- перекрытия - многопустотные ж/б плиты

3. Теплотехнический расчет наружных ограждений

1. Наружные стены

Все значения определяем по СНиП II-3-79*

- требуемое термическое сопротивление

=1 - коэффициент зависящий от положения ограждения к наружному воздуху

=4 - нормированный температурный перепад

=8.7 - коэффициент теплоотдачи

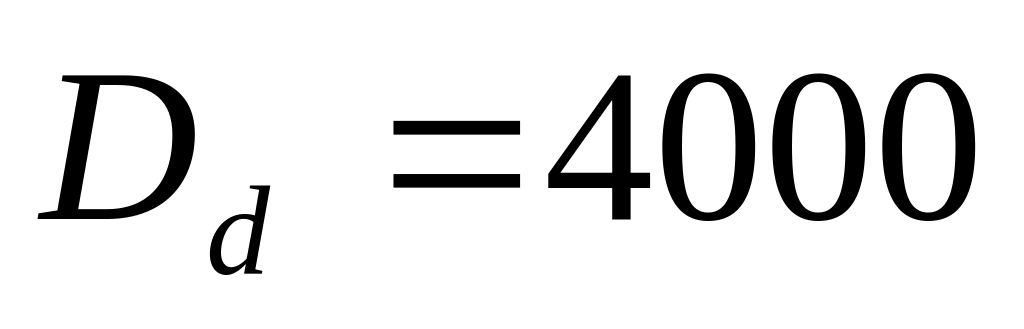

-градус сутки отопительного перида

по табл.4 СНиП 23-02-2003

-температура внутри здания

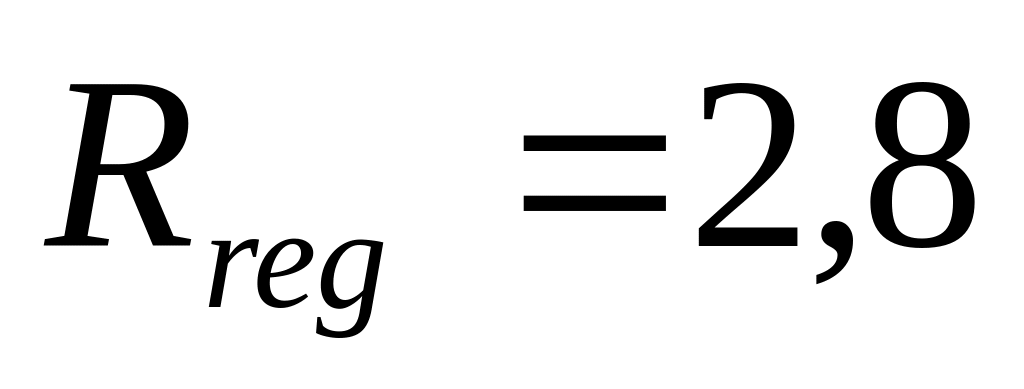

по интерполяции получаем при

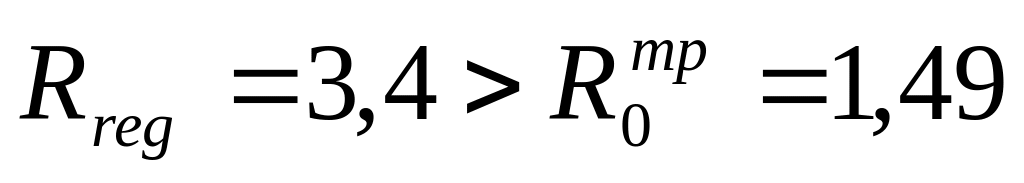

В качестве расчетной величины принимаем термическое сопротивление наружной стены исходя из условий энергосбережения

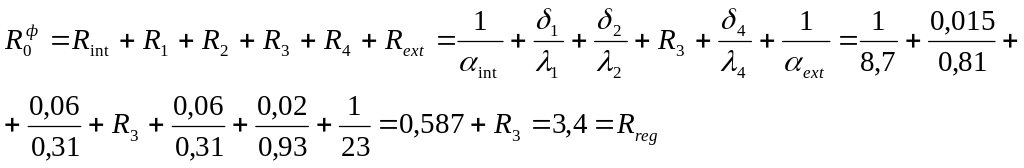

конструкция стены:

1 – штукатурка на известково-песчаном растворе

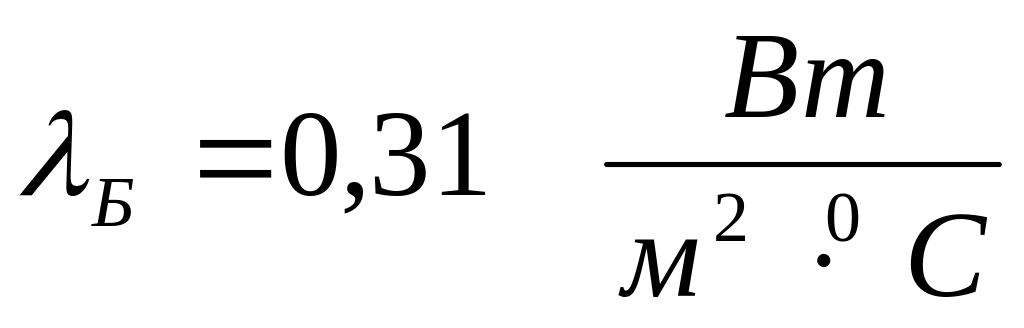

2 –керамзитобетон на керамическом песке

3 – утепляющий слой пенополиуретан

4 - керамзитобетон на керамическом песке

5 – штукатурка цементно-песчаная

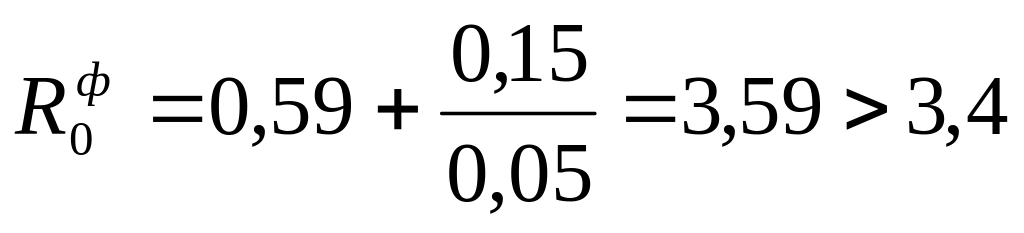

утеплитель принимаем 0,15м;

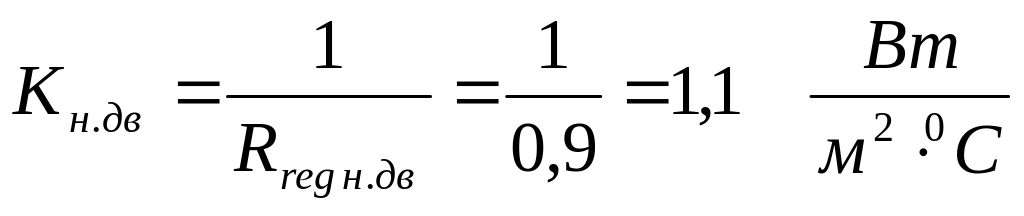

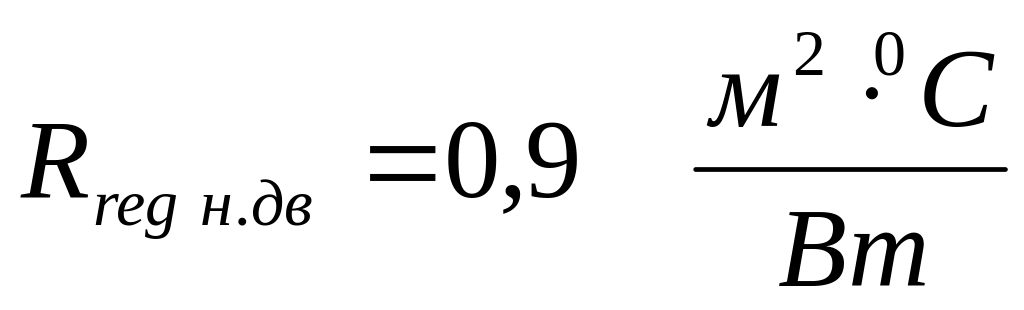

2. Наружные входные двери

принимаем

3. Бесчердачное перерытие

по табл.4 СНиП 23-02-2003

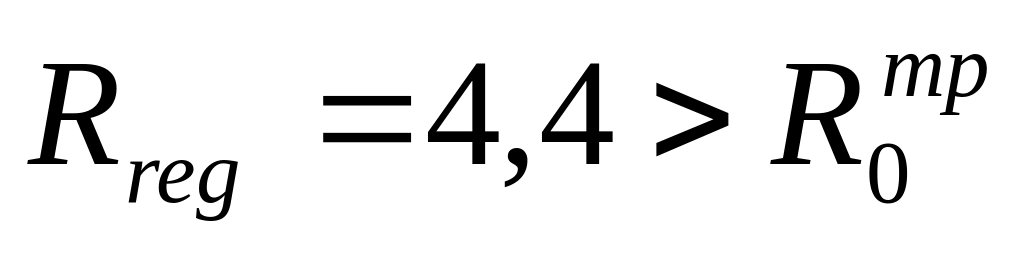

по интерполяции получаем при

С учетом возможного коэффициента запаса =5,33

Конструкция перекрытия:

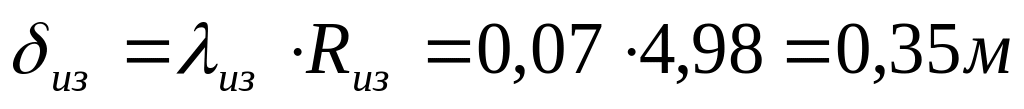

изоляцию принимаем 0,35м,

4. Перекрытия над не отапливаемым подвалом

по табл.4 СНиП 23-02-2003

по интерполяции получаем при

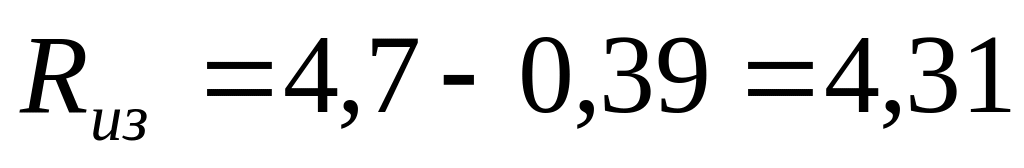

С учетом возможного коэффициента запаса =4,7

Конструкция перекрытия:

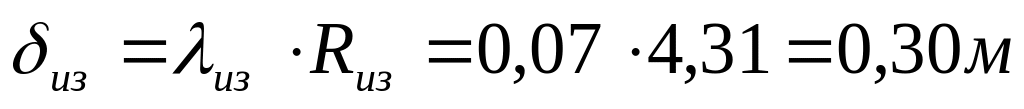

изоляцию принимаем 0,3м, .

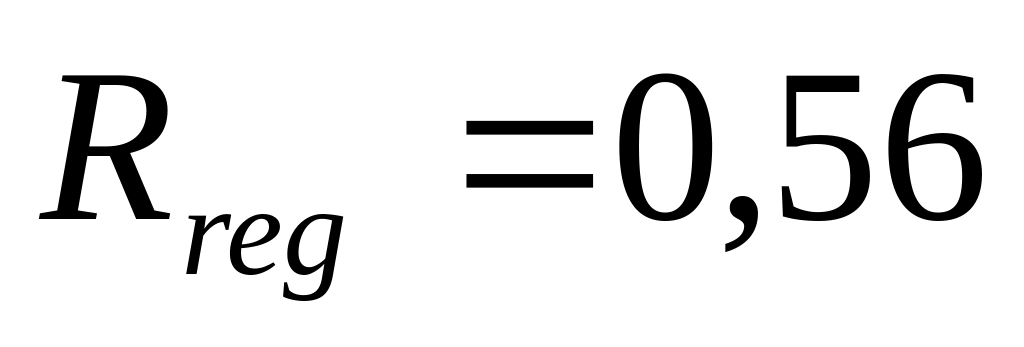

5. Окна и балконные двери

по табл.4 СНиП 23-02-2003

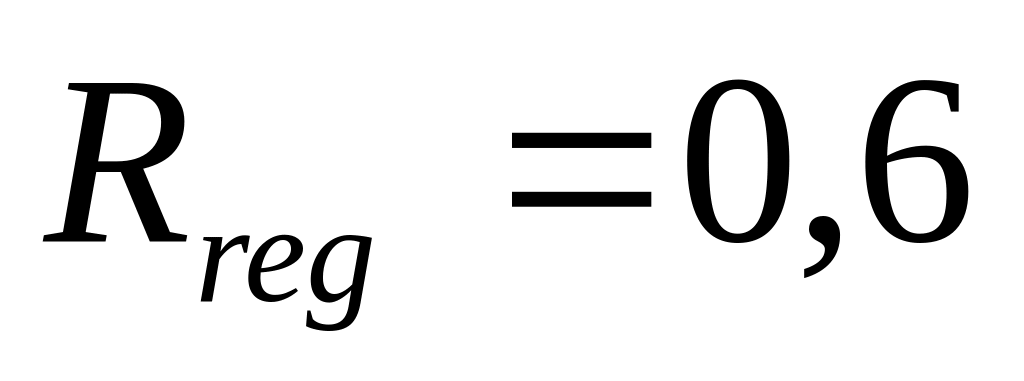

по интерполяции получаем при

по прил.3 СНиП II-3-79* принимаю двухкамерный стеклопакет в раздельных переплетах из обычного стекла.

Ограждение				К
НС	1,49	3,4	3,59	0,28	0,30
ПЛ	2,3	4,4	4,68	0,21	0,57
ПТ	2,3	4,98	5,35	0,19	0,62
НД	-	0,9	0,9	1,1	-
ОК	-	0,56	0,56	1,78	-
