Приборы для измерения давления жидкости.

Приборы для измерения давления применяются во многих отраслях промышленности и классифицируются, в зависимости от своего предназначения, следующим образом:

• Барометры – измеряют атмосферное давление.

• Вакуумметры – измеряют вакуумметрическое давление.

• Манометры – измеряют избыток давления.

• Мановакуумметры – измеряют вакуумметрическое и избыточное давление.

• Баровакуумметры – измеряют абсолютное давление.

• Дифференциальные манометры – измеряют разность давлений.

По принципу работы приборы для измерения давления могут быть следующих типов:

• Прибор жидкостный (давление уравновешивается с помощью веса столба жидкости).

• Грузопоршневые приборы (измеряемое давление уравновешивается усилием, которое создают калиброванные грузы).

• Приборы с дистанционной передачей показаний (используются изменения различных электрических характеристик вещества под воздействием измеряемого давления).

• Прибор пружинный (измеряемое давление уравновешивается силами упругости пружины, деформация которой служит мерой давления).

Для измерения давления применяют различные приборы, которые можно подразделить на две основные группы: жидкостные и механические.

Простейшим прибором является пьезометр, измеряющий давление в жидкости высотой столба той же жидкости. Он представляет собой стеклянную трубку, открытую с одного конца (трубка на рис. 14а). Пьезометр - очень чувствительный и точный прибор, однако он удобен только при измерении небольших давлений, в противном случае трубка получается очень длинной, что осложняет его применение.

Для уменьшения длины измерительной трубки применяют приборы с жидкостью большей плотностью (например, ртутью). Ртутный манометр представляет собой У-образную трубку, изогнутое колено которого заполняется ртутью (рис. 14б). Под действием давления в сосуде уровень ртути в левом колене манометра понижается, а в правом - повышается.

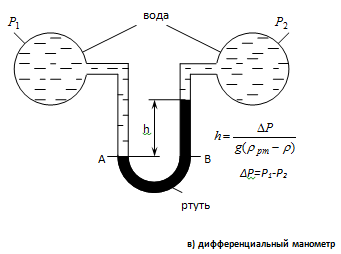

Дифференциальный манометр применяют в тех случаях, когда необходимо измерить не давление в сосуде, а разность давлений в двух сосудах или в двух точках одного сосуда (рис. 14 в).

Применение жидкостных приборов ограничивается областью сравнительно небольших давлений. Если необходимо измерять высокие давления, применяют приборы второго типа -механические.

Пружинный манометр является наиболее распространенным из механических приборов. Он состоит (рис.15а) из полой тонкостенной изогнутой латунной или стальной трубки (пружины) 1, один конец которой запаян и соединен приводным устройством 2 с зубчатым механизмом 3. На оси зубчатого механизма располагается стрелка 4. Второй конец трубки открыт и соединен с сосудом, в котором замеряется давление. Под действием давления пружина деформируется (распрямляется) и через приводное устройство приводит в действие стрелку, по отклонению которой определяют значение давления по шкале 5.

Мембранные манометры также относятся к механическим (рис. 15б). В них вместо пружины устанавливается тонкая пластина-мембрана 1 (металлическая или из прорезиненной материи). Деформация мембраны посредством приводного устройства передается стрелке, указывающей значение давления.

Механические манометры имеют по сравнению с жидкостными некоторые преимущества: портативность, универсальность, простоту устройства и эксплуатации, большой диапазон измеряемых давлений.

Для измерения давлений меньше атмосферного применяют жидкостные и механические вакуумметры, принцип работы которых тот же, что и у манометров.
