3.5.3 Определение длины тяг и затяжек рычагов
Длину головной lГ и тыловой lТ тяг, соединяющих на грузовых вагонах горизонтальные рычаги ТЦ с вертикальными рычагами тележки, определяют исходя из координат их шарнирных соединений.
В симметричной ТРП грузового вагона, на котором ТЦ установлен в средней части на раме кузова, длину тяг можно определить из выражений:
где 2L – база вагона;
lп – расстояние от центра шкворня тележки до шарнирного соединения тяги с рычагом тележки;
– расстояние
от центра кузова вагона соответственно
до шарнирного соединения рычага со
штоком поршня ТЦ или с кронштейном
"мертвой точки";
ly; lx – расстояние от шарнирных соединений штока поршня ТЦ и кронштейна "мертвой точки" соответственно до головной или тыловой тяг;
lур – максимальная длина установки авторегулятора ТРП.
Координатой шарнирного соединения тяги с рычагом тележки (рис.3.4) является lп – расстояние до центра шкворня тележки, которое определяется с учетом среднего диаметра колес в тележке и толщины тормозных колодок. Из инструкции и пособия по обслуживанию и ремонту тормозов при среднем диаметре колес 964÷950мм и прижатых полномерных тормозных колодках установочный размер ТРП в тележке lп = 350÷450 мм.
Известны и координаты шарнирных соединений тягового стержня АТРП, являющегося продолжением головной и тыловой тяг вагона с горизонтальными рычагами ТЦ. Это расстояние lу и lх (рис. 3.5) от этих шарниров до установки ТЦ на раме кузова. Для грузовых вагонов с АТРП принимают lу=50÷90мм и lх=200÷260мм.
Расстояние от середины кузова вагона до отверстия на штоке ТЦ для шарнирного соединения lц1=510мм и до отверстия в кронштейне "мертвой точки" lц2=330мм. Таким образом, длина установки ТЦ №188Б составляет lц1+lц2=840 мм.
Величина lyp у авторегулятора РТРП-675М достигает 2377.

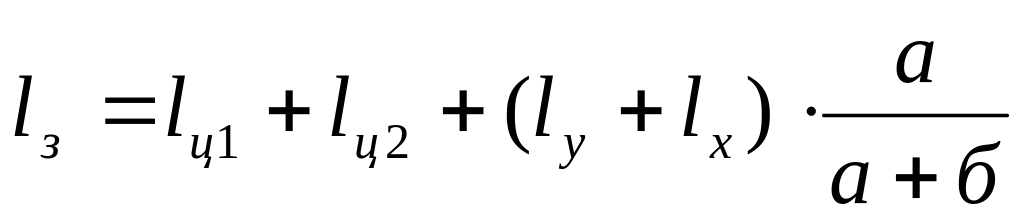

Длину затяжки горизонтальных рычагов ТЦ можно определить:
Длину затяжки lзт вертикальных рычагов в тележке грузового вагона выбирают в зависимости от среднего диаметра колёс тележки при полномерных тормозных колодках. При полномерных колесах в тележке Dср=964 мм длина составляет 950 мм, а при среднем диаметре колес менее 865 мм – lзт = 1110 мм, длина серьги 127÷227 мм.
Рис. 3.4 Схема установочных размеров ТРП тележки грузового вагона
Рис. 3.5 Схема установочных размеров ТЦ и его рычагов
lг =7200-400-510-60-2377=3853 мм
lт = 7200-400-330-220=6250 мм
Длина затяжки горизонтальных рычагов определяется из выражения:
LЗ = lЦ1+ lЦ2 + (lу + lх) а / (а + б)
LЗ =510+330+(60+220)260/(260+400)=998 мм
Выбор поперечных сечений элементов трп вагона
3.6.1 Определение усилий, действующих на элементы трп
В ТРП применяют: тяги в виде стержней круглого сечения, заканчивающихся плоскими головками с отверстиями; рычаги в виде пластин прямоугольного сечения по форме бруса равного сопротивления и также с отверстиями для шарнирных соединений; затяжки или распорки, объединяющие между собой рычаги, в виде стержней круглого сечения, как тяги, или пластин прямоугольного сечения, как рычаги, но криволинейной формы. Триангели представляют собой рамную конструкцию из швеллера и струны, а траверса - балку коробчатого сечения из швеллера и пластины.
Выбор сечений элементов передачи производится на основе расчетов на прочность по допускаемым напряжениям и с учетом суммарной их деформации, увеличивающей величину выхода штока ТЦ в процессе торможения вагона. Для этого необходимо знать максимальные усилия, развиваемые при торможении и воздействующие на эти элементы.
Искомые услия, действующие в местах всех шарнирных соединений, определяются из условия равновесия рычагов ТРП в тормозном положении, рассматривая последовательно передачу усилий со штока ТЦ на тормозные колодки (рис. 3.4).
Рис. 3.4

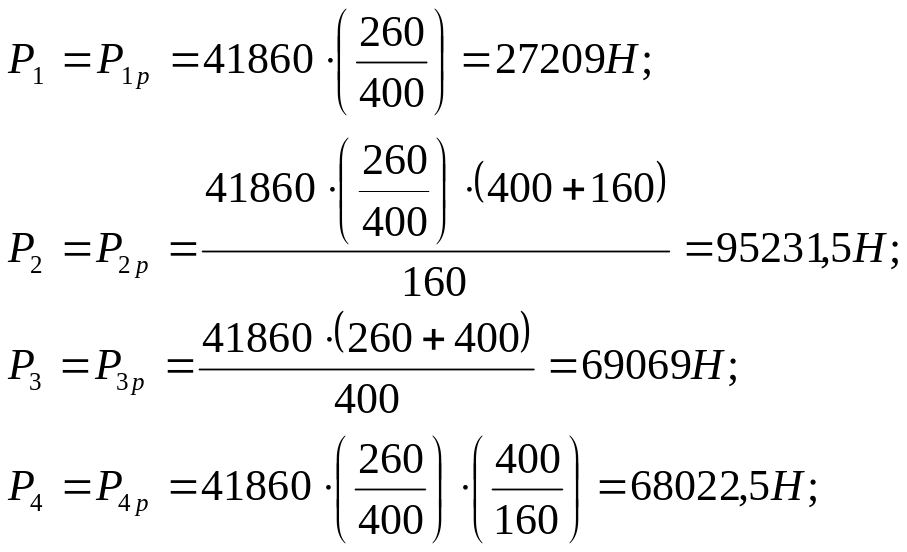

Из условия равновесия рычагов тормоза вагона следует:
Для
вычисления усилий, действующих на
элементы ТРП, в полученные выражения
подставляем величину максимально
реализуемого усилия на штоке ТЦ, которое
определяется без учета реактивного
усилия возвратной пружины регулятора
при минимально допустимом выходе штока
поршня и максимальном давлении воздуха
,
принятого 0,45 МПа для грузовых
вагонов.
Тогда на штоке ТЦ грузового вагона с чугунными тормозными колодками
Определим усилие при чугунных колодках:
