6.4. Действительный цикл в поршневом компрессоре
В реальном поршневом компрессоре (в отличие от идеального, теоретического) термодинамические процессы протекают иначе, так как в цилиндре после завершения цикла остается часть сжатого воздуха объемом V0 с давлением Р3 (рис.48).
В компрессоре всегда есть вредное пространство с объемом V0 за счет зазора между крышкой цилиндра и крайним положением поршня (необходим для исключения ударов из-за неточности сборки, износа, теплового расширения элементов). Расширение объема Vo уменьшает объем всасывания на V = V1–V'4.

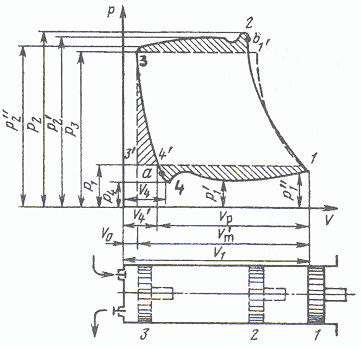

Рис.48.
Цикл реального компрессора
Рассмотрим процесс сжатия (линия 1-2, рис.48). Точка 1 – начало сжатия, здесь параметры состояния Р1,V1,Т. В точке 1 давление P1 будет равно давлению в приемном трубопроводе.
Линия 1-2 является линией политропы, показатель которой n изменяется в процессе сжатия вследствие изменения направления теплового потока в начале и в конце сжатия (в начале воздух холодный – тепло к нему подводится, в конце горячий – он сам отдает тепло). Сжатие заканчивается в точке 2 и здесь давление Р2 больше давления Р3 в напорном трубопроводе. Разница Pн = P2–P3 обеспечивает открытие напорного клапана, т.е. идет на преодоление силы напряжения пружины.
Процесс нагнетания (линия 2-3). В точке 2 открывается нагнетательный клапан и начинается процесс нагнетания. В начальный период, когда скорости поршня и воздуха малы – давление падает. В середине хода поршня скорость воздуха будет максимальной, увеличиваются потери на гидравлические сопротивления, это вызывает повышение давления до P'2. Далее скорость уменьшается и падает давление. В точке 3 нагнетание воздуха заканчивается и давление в цилиндре равно давлению в напорном трубопроводе.
Процесс расширения (линия 3-4). В положении 3 в цилиндре остается объем воздуха V0 с давлением P3 . С началом движения поршня вправо этот объем расширяется, давление в цилиндре падает и напорный клапан закрывается.
При достижении давления Р1 открытие всасывающего клапана не происходит. Это произойдет в точке 4, так как в цилиндре должно создаться разряжение, а перепад давлений Pвс пойдет на преодоление натяжения пружины и рабочей пластины клапана. Таким образом, рабочий объем в цилиндре будет равен Vр = V1–V4.
Процесс всасывания (линия 4-1). В точке 4 открывается клапан и начинается процесс заполнения воздухом цилиндра. Изменение скорости движения поршня, а значит и воздуха, приводит к неравномерности давления в цилиндре. В точке 1 давление в полости цилиндра равно давлению воздуха во всасывающем трубопроводе. Рассмотрим факторы, влияющие на производительность компрессора.
Влияние вредного пространства на производительность учитывается объемным коэффициентом 0 = Vп/Vт, где Vр = Vт + V0–V4 – рабочий объем; Vт – теоретический объем (рис.49).
При окончании нагнетания (точка 3) в компрессоре остается объем Vo с давлением Р2, который затем расширяется до V4 с давлением P1. Уравнение политропы имеет вид:

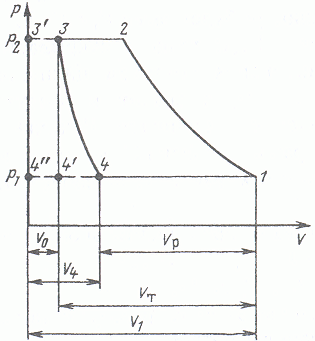

Рис.49.
Влияние вредного пространства
на
работу компрессора
или
Так как степень сжатия = P2/P1, получим
(106)
где m = V0/Vт – относительное вредное пространство; n – показатель политропы.
Следовательно, объемный коэффициент есть величина, определяющая степень использования рабочего объема компрессора, поэтому при конструировании машины стремятся к максимальному увеличению 0 за счет уменьшения объема вредного пространства (0 = 0,85-0,95).
Из-за теплообмена между всасываемым воздухом и нагретыми стенками цилиндра, поршнем и клапанами компрессора температура воздуха в конце фазы всасывания будет выше температуры воздуха перед компрессором. Вследствие наличия сопротивления во всасывающем клапане, трубопроводе и фильтре давление во время всасывания будет ниже атмосферного, поэтому клапан открывается позже и рабочий объем уменьшается. Уменьшение производительности при этом учитывается коэффициентом всасывания вс.
В конце фазы сжатия температура воздуха выше, чем температура стенок цилиндра поэтому тепло воздуха отводится и его температура снижается, что приводит к изменению производительности компрессора. Давление в конце процесса выталкивания из-за сопротивления клапанов и нагнетательного патрубка будет выше давления в воздухосборнике, поэтому расширение воздуха, оставшегося во вредном пространстве, начнется чуть раньше, а это уменьшает объем засасываемого воздуха и производительность компрессора. Это учитывается коэффициентом выт. Потери при всасывании и выталкивании учитываются: 1 = всвыт = 0,92-0,95.
При сжатии воздуха происходят его потери через неплотности (сальники, поршневые кольца, прокладки, клапаны и т.д). Эти потери повышают затраты энергии и снижают производительность компрессора. Такие потери учитываются коэффициентом герметичности (0,92-0,95).
Фактор, влияющий на производительность компрессора – отсутствие влаги в воздухе, которое учитывается коэффициентом влажности (вл0,97-0,99).
Все перечисленные факторы учитываются одним коэффициентом производительности = 012вл. Обычно берется = 0,75-0,9.
Действительная производительность поршневого компрессора будет Q = FSnizy, где F,S – площадь и ход поршня; n – частота вращения кривошипного вала машины; – коэффициент, учитывающий уменьшение площади поршня за счет штока; i – число рабочих циклов за один оборот кривошипного вала машины; zy – число параллельно работающих цилиндров в машине.
