Электротехника и электроника.
Лабораторный практикум для студентов специальности 190631
«Техническое обслуживание и ремонт автомобильного транспорта».
Москва 2012
Рецензент: Кузнецов Н.И.
Авторы: Смеян С.П, Эпштейн Д.А.
Электротехника и электроника. Лабораторный практикум.
Лабораторный практикум предназначен для студентов автомобильных специальностей учебных заведений среднего профессионального образования. Цель издания – организационная и консультативная помощь студентам при выполнении лабораторных работ и в практическом освоении учебной дисциплины «Электротехника и электроника», методическая и дидактическая помощь преподавателям в организации и проведении лабораторных занятий.
Лабораторный практикум включает в себя описания семнадцати лабораторных работ. В каждом описании определена цель, перечислено необходимое оборудование, указан порядок проведения работы, форма оформления отчета и контрольные вопросы.
Группа___________
Ф.И.О. студента______________
Введение.
Представленные материалы используются в качестве рабочей тетради при выполнении лабораторных работ по курсу «Электротехника и электроника» для студентов вторых курсов обучающихся по специальности 190631 «Техническое обслуживание и ремонт автомобильного транспорта».
При выполнении лабораторных работ студенты собирают электрические схемы на стенде или макетной плате немецкой фирмы System Technik. Результаты измерений и вычислений заносятся в таблицы. По таблицам строятся графики. По результатам выполненной работы приводятся ответы на контрольные вопросы и делается вывод.
Если полученные результаты измерений верны, расчеты выполнены правильно, точно построены графики, сделан вывод и оформление лабораторной работы отвечает всем требованиям, студент получает оценку «зачет»
Лабораторная работа №1
Опытное подтверждение закона Ома
Цель работы: Исследовать математическую зависимость между электрическим напряжением U ,электрическим током I и сопротивлением R
Оборудование:
1. Монтажная панель -1 шт.
2. Источник тока 0-12 B -1шт.
3. Миллиамперметр 300 мА -1шт.
4. Вольтметр - 15 B – 1шт.
5. Набор резисторов 100 Ом , 220 Ом, 330 Ом, 470 Ом ,680 Ом ,1000 Ом -1шт.
6. Набор проводов.
Порядок проведения работы:

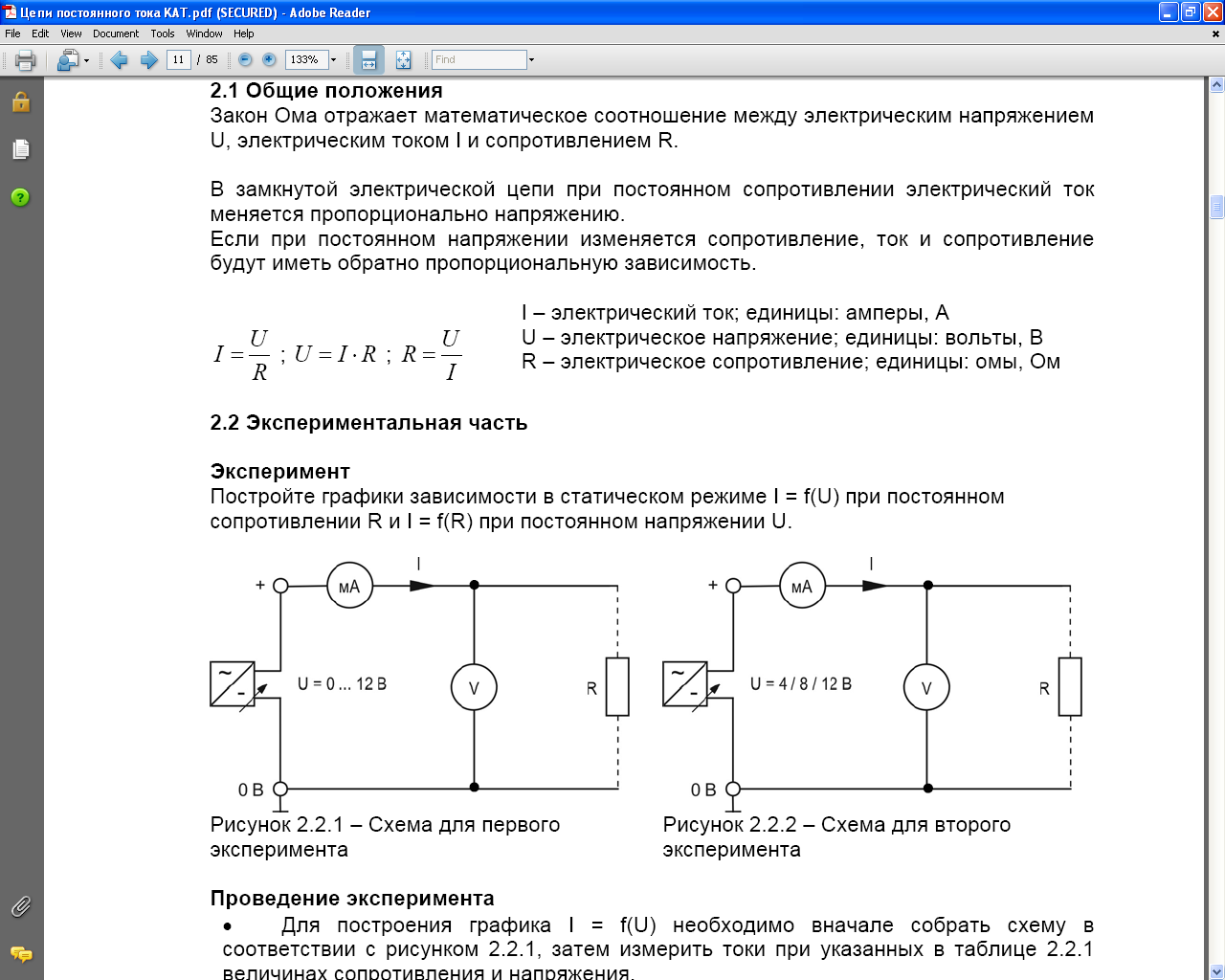

1.Соберите схему рис.1.
2.Покажите её преподавателю.

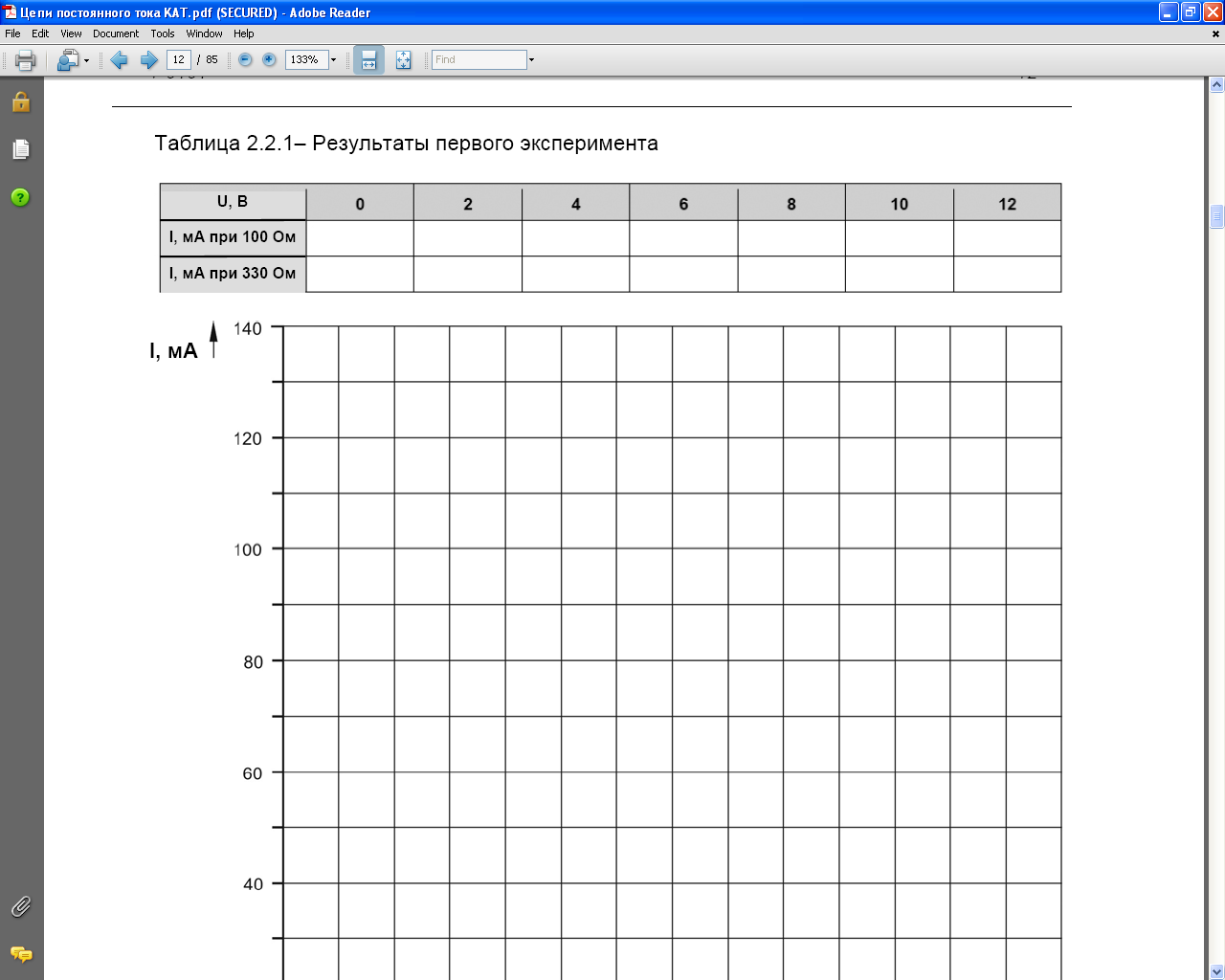

3.Изменяя напряжение источника тока от 0 до 12 B, измерьте силу тока, и данные измерения запишите в таблицу 1
4.Замените
в схеме резистор 100 Ом на резистор 330 Ом
и повторите данные измерения. Результаты
измерения запишите в эту же таблицу,

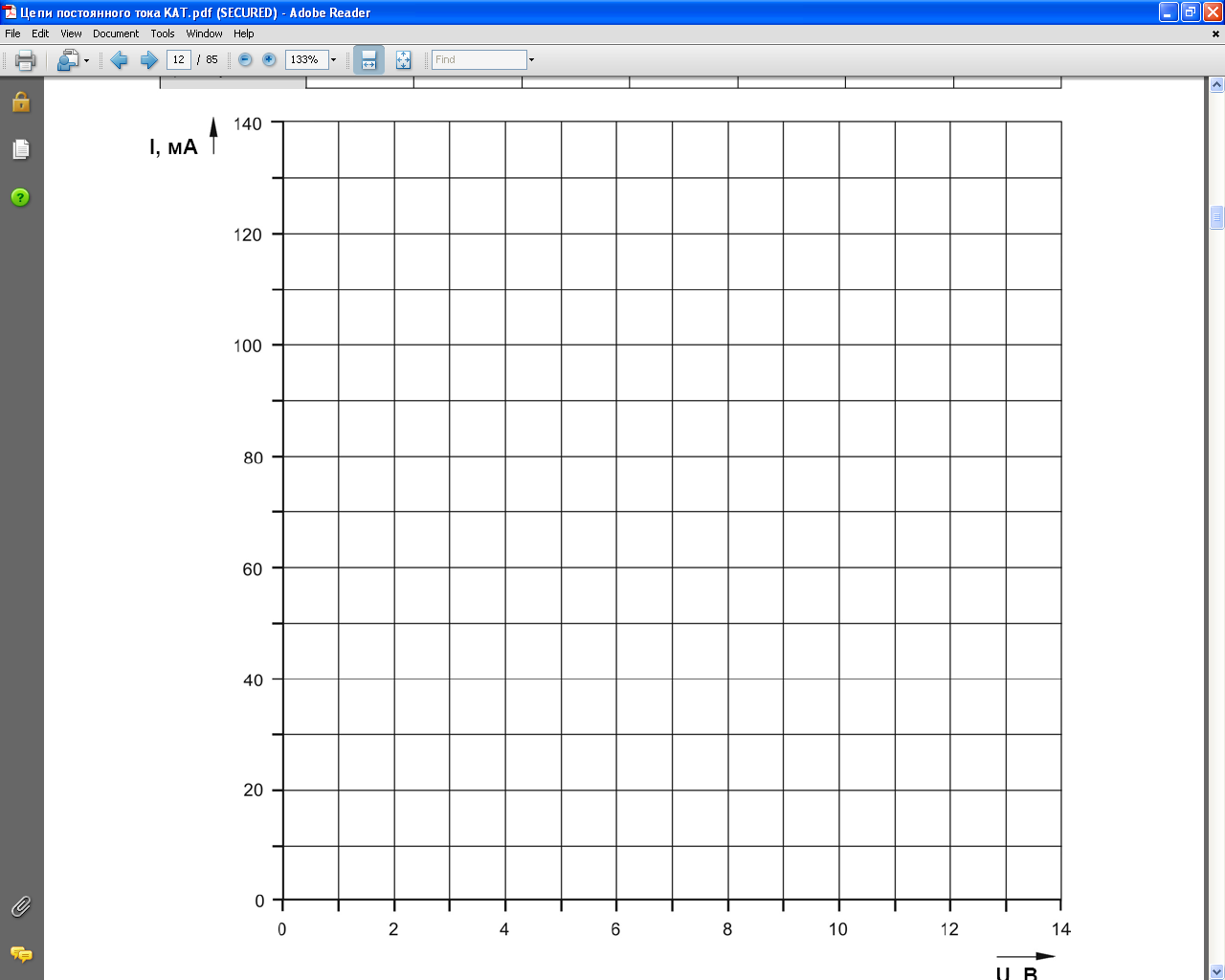

5.Постройте семейство характеристик I=f(U) для различных сопротивлений.

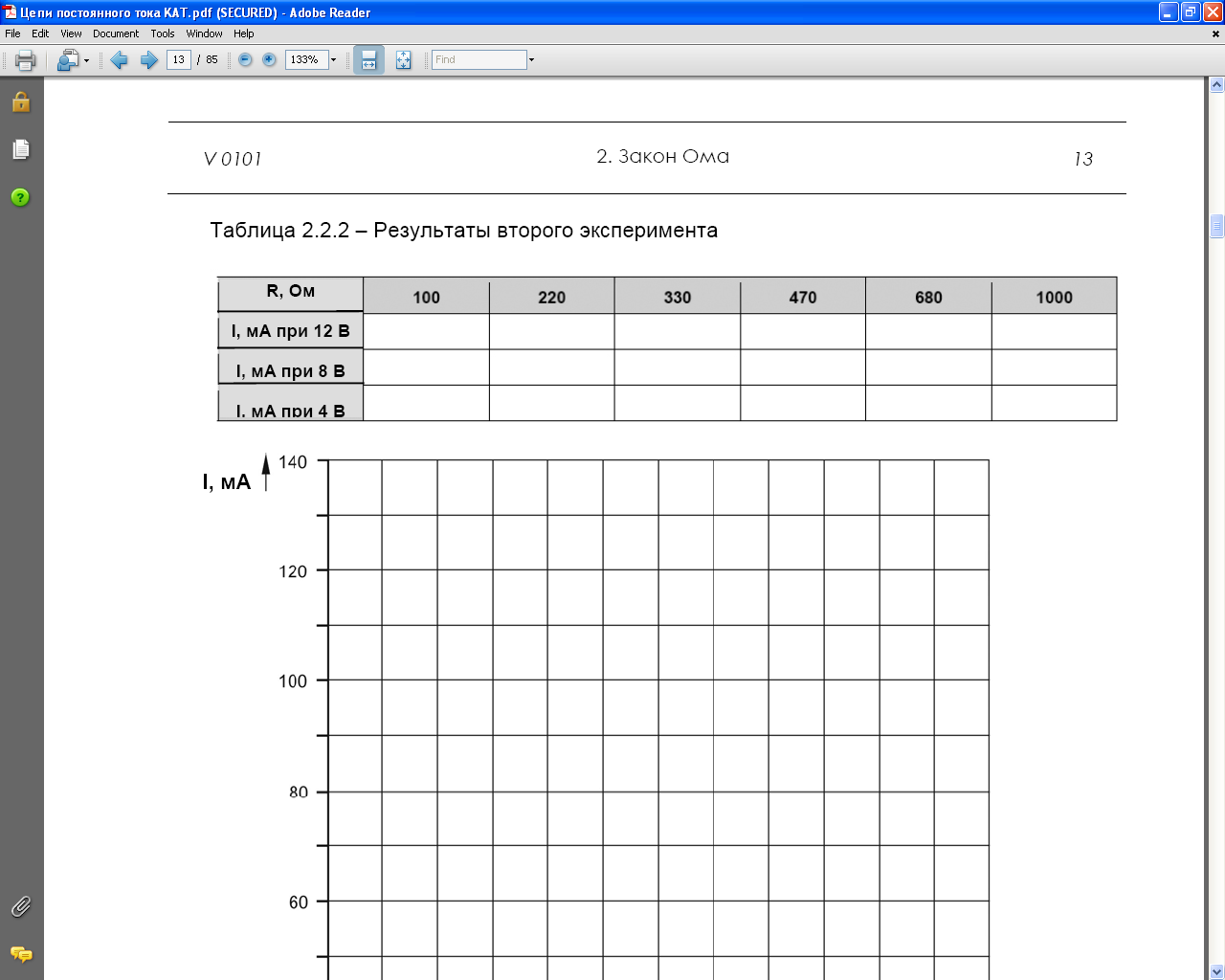

6.Заполните таблицу 2
7.Для её заполнения в схему включите резистор, номинал которого указан в таблице и устанавливаете напряжения 12,8,4 B; и так для каждого резистора.

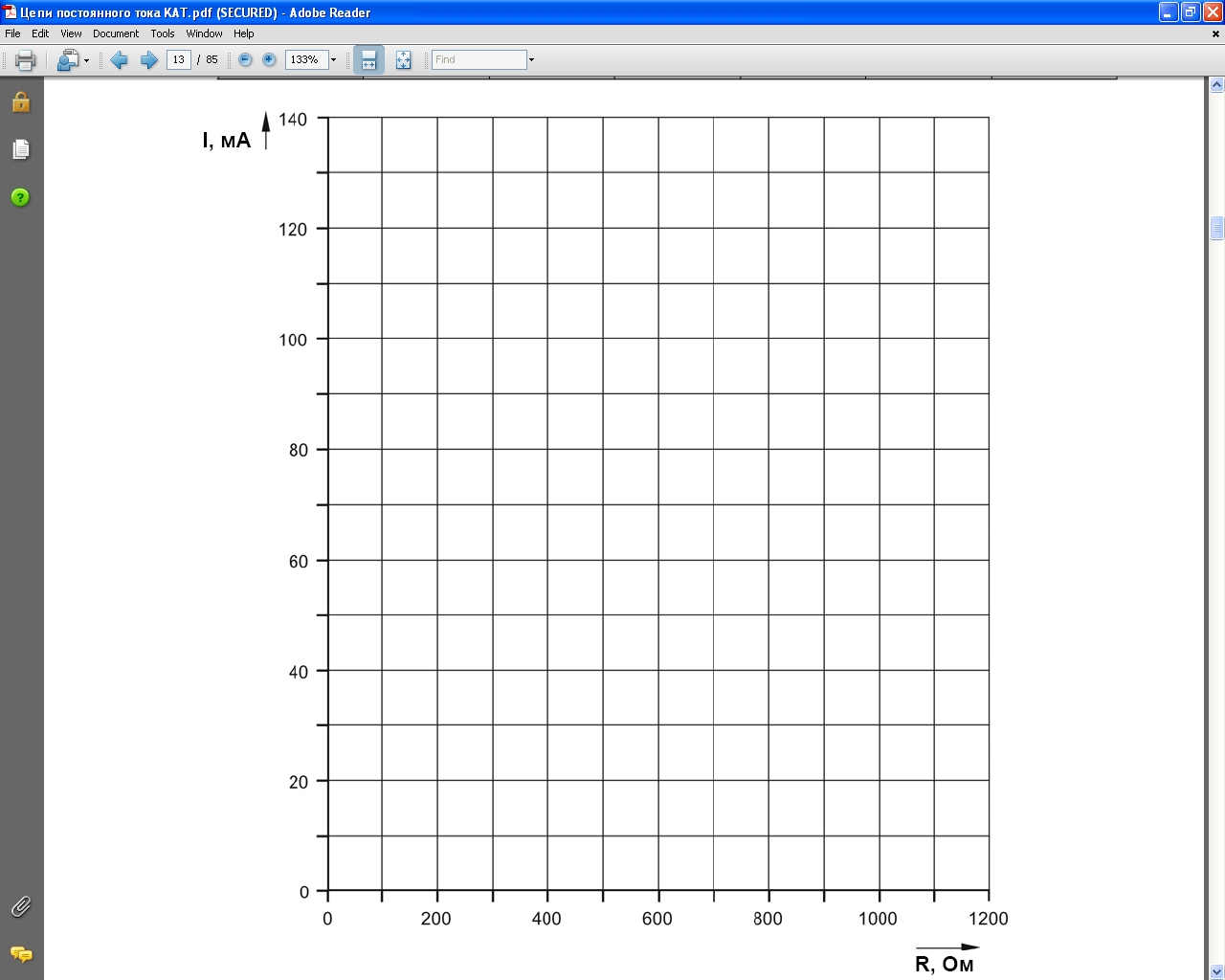

8.Постройте семейство характеристик I=f(R) для различных сопротивлений.
Вывод:
Лабораторная работа №2 Последовательное соединение резисторов.
Цель работы: Изучить законы последовательного соединения потребителей электрической энергии; распределение силы тока и напряжения.
Оборудование:
1. Монтажная панель -1шт.
2. Источник тока 0-15В - 1шт.
3. Миллиамперметр 0-50 мА – 2шт.
4. Миллиамперметр 0-300 мА – 1шт.
5. Вольтметр 0-10 В – 1шт.
6. Резистор 100 Ом - 1шт.
7. Резистор 220 Ом - 1шт.
8. Резистор 470 Ом – 1шт.
9. Набор проводов и перемычек.
Порядок проведения работы:

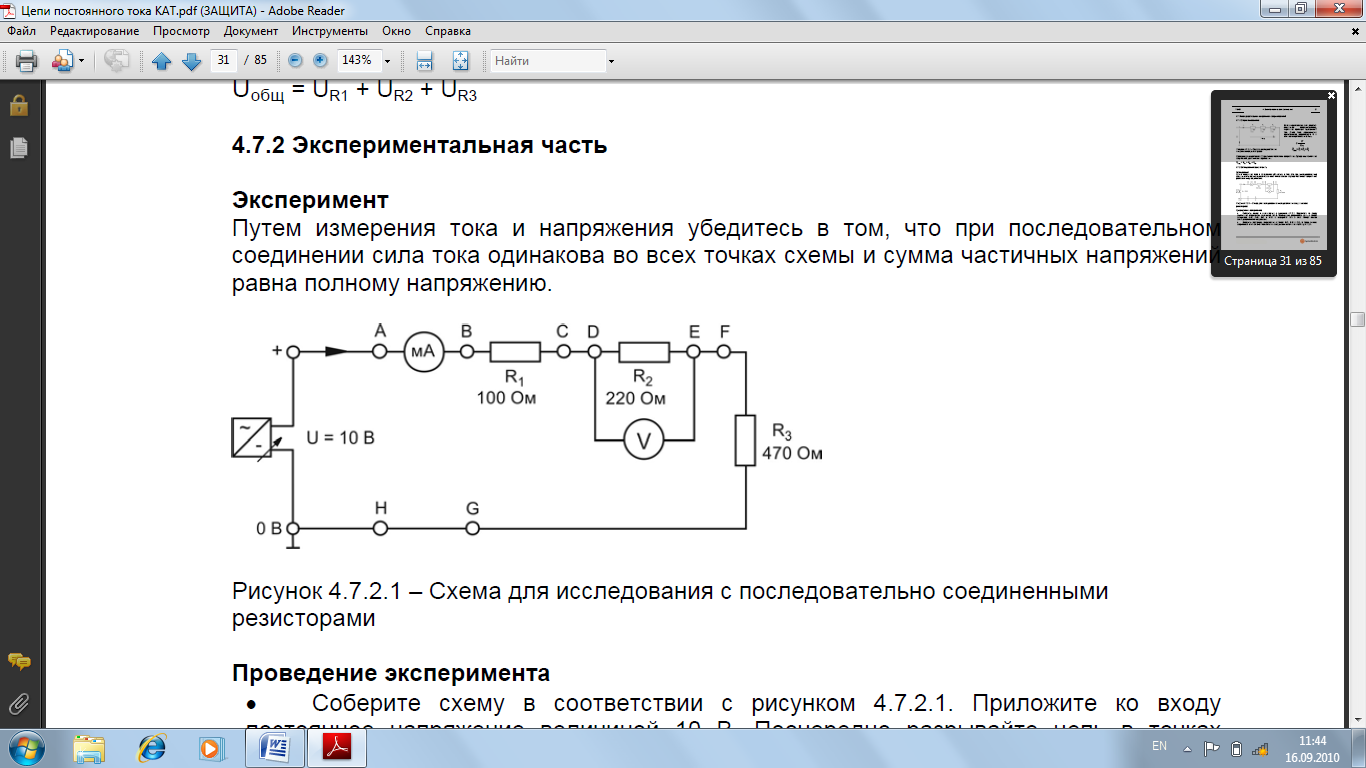

Соберите цепь по схеме:
Покажите её преподавателю.
Включите напряжение 10 В.
Поочерёдно разрывая цепь в точках соединения А-В; С- D; Е- F и Н-G, измерьте ток в этих точках, и их значение запишите в таблицу 1.
Таблица 1.

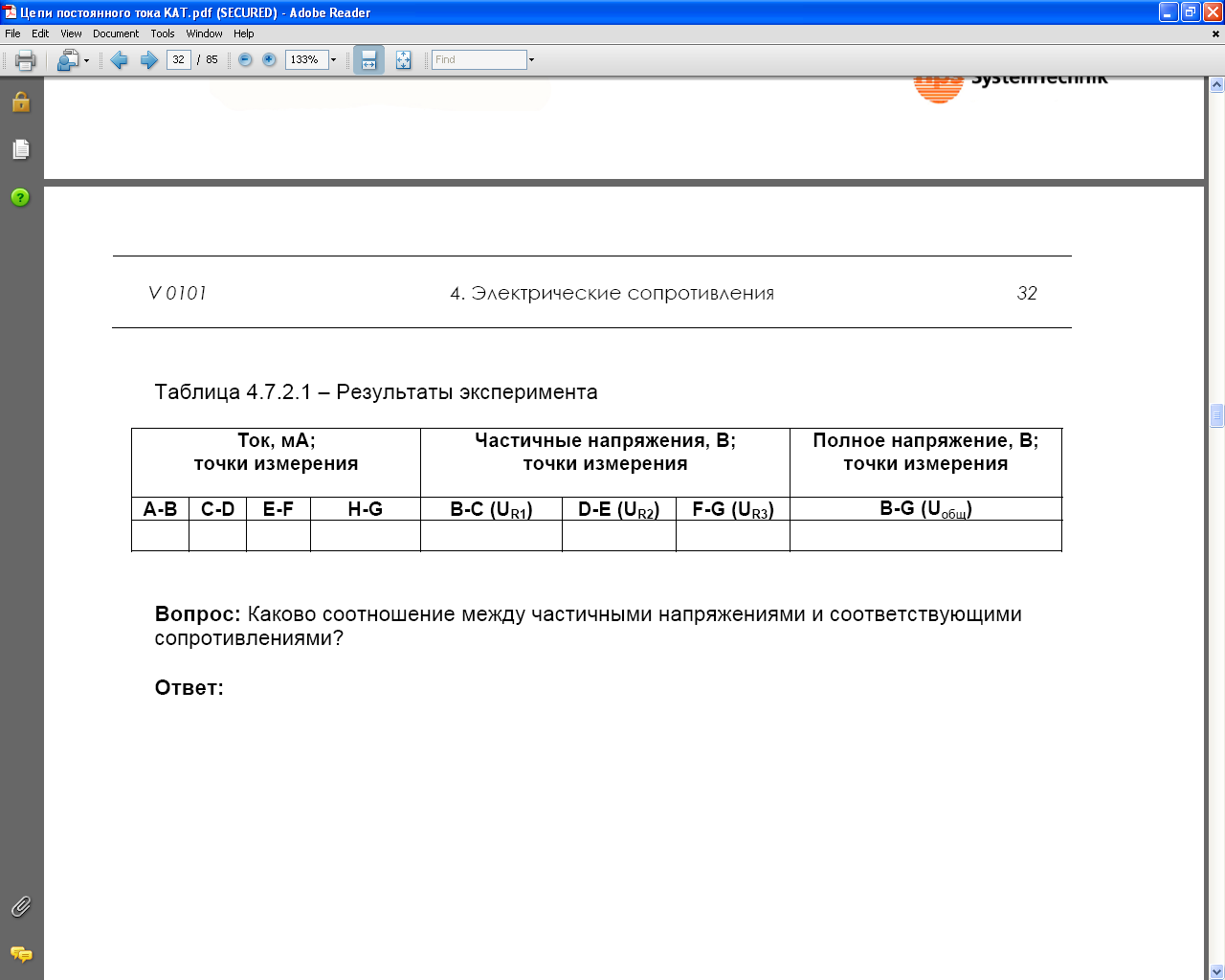

5.Измерьте напряжения в точках В-С; D-E; F-G; и BG. Их значения запишите в таблицу 1.
Вопрос: Каково соотношения между частичными напряжениями и соответствующими сопротивлениями?
Ответ:
Вывод:
Лабораторная работа № 3.
Параллельное соединение резисторов.
Цель работы: Изучить законы параллельного соединения потребителей электрической энергии. Распределение силы тока, напряжения и сопротивления.
Оборудование:
1. Монтажная панель -1шт.
2. Источник тока 0-15 В - 1шт.
3. Миллиамперметр 0-50 мА – 1шт.
4. Миллиамперметр 0-300 мА – 1шт.
5. Вольтметр 0-10 В – 1шт.
6. Резистор 100 Ом - 1шт.
7. Резистор 220 Ом - 1шт.
8. Резистор 470 Ом – 1шт.
9.Набор проводов и перемычек.
Порядок проведения работы.

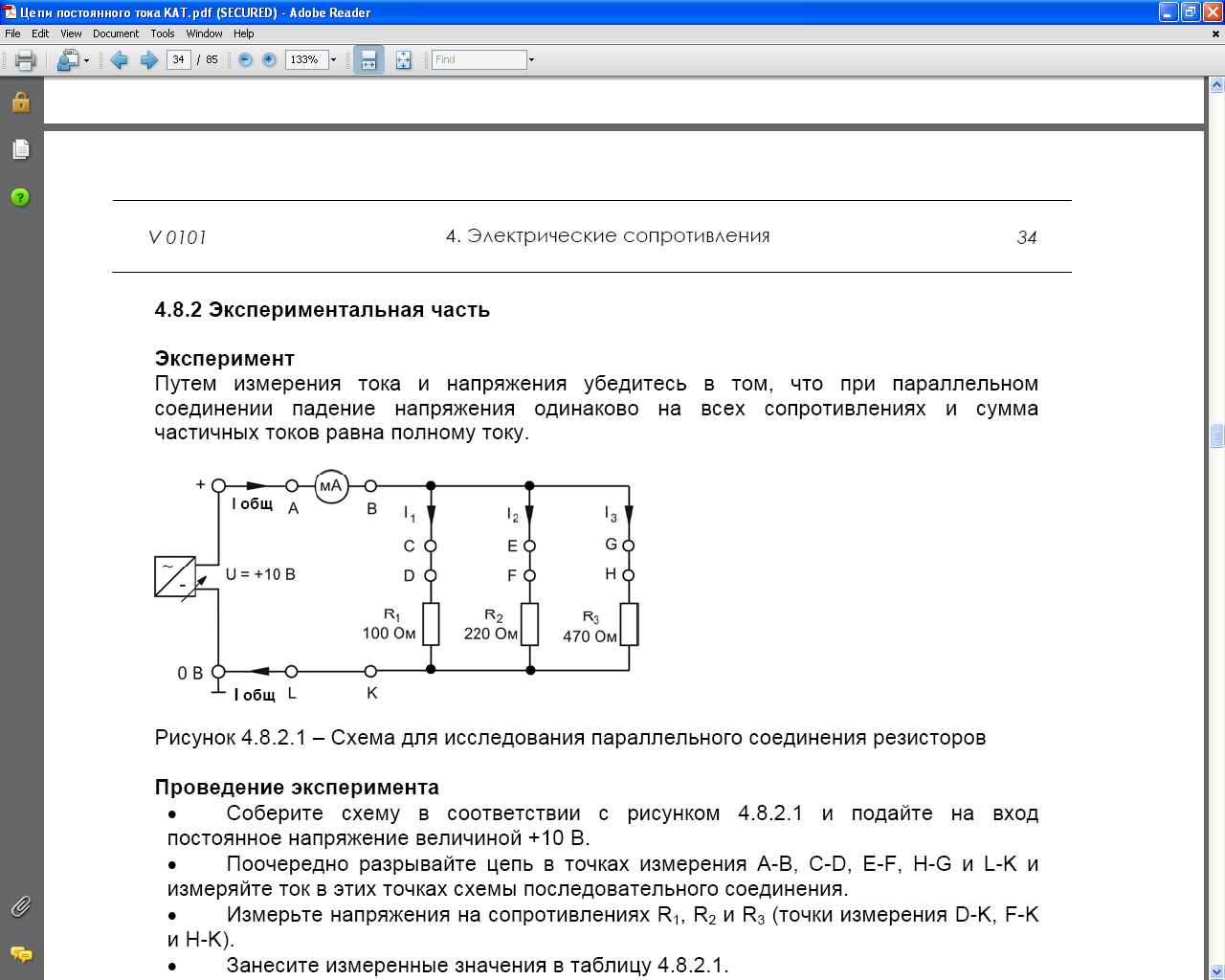

1.Соберите цепь по схеме:
2.Покажите её преподавателю.
3.Включите напряжение 10 В.

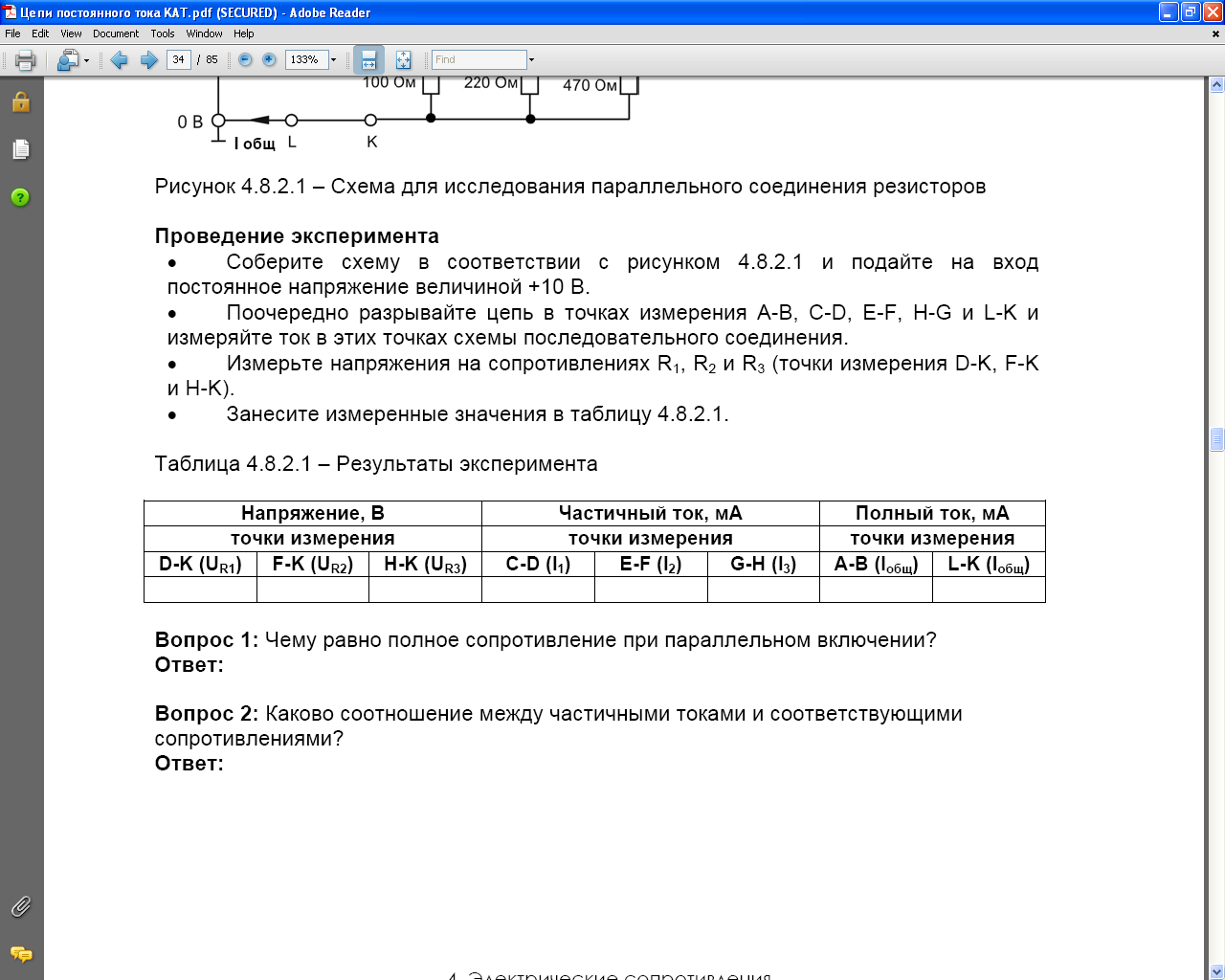

4.Поочередно разрывая цепь в точках соединения А-В;C-D;E-F;H-G и LK измерьте ток в этих точках, и запишите их значения в таблицу 1.
Таблица 1.
5.Измерьте напряжения на сопротивлениях R1; R2; R3 (точки D-K;F-K и H-K) и запишите их значения в таблицу 2.
