Заполнение системы жидкостью и удаление воздуха из системы
Для удаления воздуха из системы и заполнения модели нефтеносного пласта жидкостью необходимо произвести следующие действия.
Перекрыть краны V1, V4, V5, V6, V7, V8, V9, V10, V11 и V13.
Открыть краны V2, V3 и V12.
Включить насосную станцию кнопкой START на панели управления насосом.
Жидкость при этом начнёт заполнять пласт, поступая в выходной канал модели. При этом показания датчиков будут отображать этот процесс (рис. 9). Проходя через модель пласта, жидкость будет наполнять ресиверы H2.1, H2.2 и H2.3.
Заполнение системы должно проводиться до тех пор пока жидкость не заполнит все три ресивера. Уровень жидкости в ресиверах можно наблюдать в прозрачной трубке справа от ресивера H2.3.
Внимание! в процессе заполнения модели пласта жидкостью, давление в зоне датчика z8 не должно превышать 1 бар.

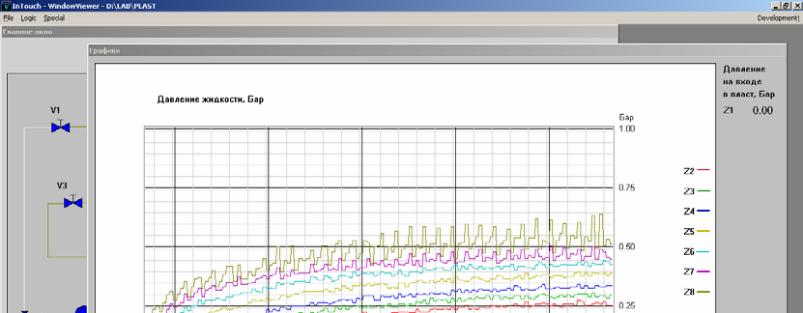

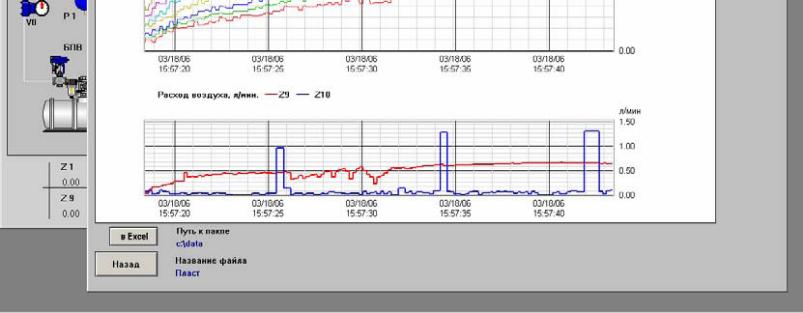

Рисунок 9 - Процесс заполнения системы жидкостью
4. После того как ресиверы заполнены, необходимо удалить остатки воздуха из внутренней полости модели пласта.
Для этого, не выключая насосную станцию необходимо закрыть кран V2, остановив процесс заполнения ресиверов.
Поочерёдно открывая и закрывая краны V5–V11 (рис. 10), соединённые с дренажными магистралями, добиться того чтобы из пласта перестали выходить пузырьки воздуха.
Для упрощения этой процедуры и наблюдения появления жидкости в верхних точках системы, дренажные магистрали выполнены из прозрачных шлангов.

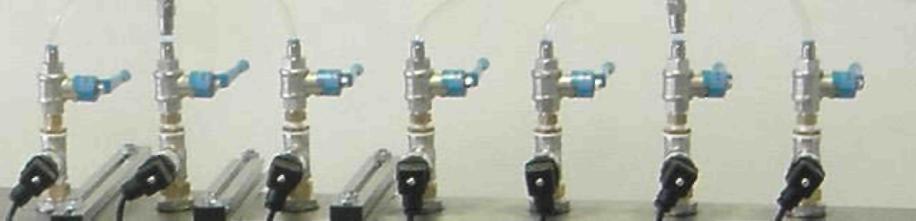

Рисунок 10 - Краны V5–V11
6. Убедившись, что через дренажные магистрали больше не выходит воздух, необходимо перекрыть все краны V5–V11 и только после этого выключить насосную станцию кнопкой STOP на панели управления насосом.
Затем необходимо открыть кран V1, подавая тем самым сжатый воздух в верхнюю часть ресиверов под давлением, заданным при помощи редукционного клапана (V0). Кран V12 должен быть закрыт.
После завершения процессов: заполнения модели, удаления воздуха, заполнения ресиверов, состояние кранов должно быть таким:
Перекрыты краны: V2, V4, V5, V6, V7, V8, V9, V10, V11, V12, V13.
Открыты краны: V1, V3.
Лабораторный стенд по исследованию модели нефтеносного пласта подготовлен для проведения лабораторной работы.
Проведение эксперимента
Для того чтобы начать эксперимент необходимо.
1. Начать запись показания датчиков в файл.
Для начала записи показания датчиков следует в окне графиков нажать на кнопку В Excel.
2. Полностью открыть кран V13 на выходе из модели пласта.
После чего жидкость начнет поступать в мерную ёмкость. Процесс падения давления и роста расхода будет отображаться на графиках (рис. 11). После того, как показания датчиков стабилизировались, можно перейти к новым граничным условиям. Для этого изменяем настройку редукционного клапана в сторону уменьшения давления на входе в модель. Жидкости, находящейся в ресиверах достаточно для проведения эксперимента длительностью 5-6 минут. За это время необходимо провести измерения при 4-5 различных значениях давления на входе в модель.
