Додаток в
а) б)

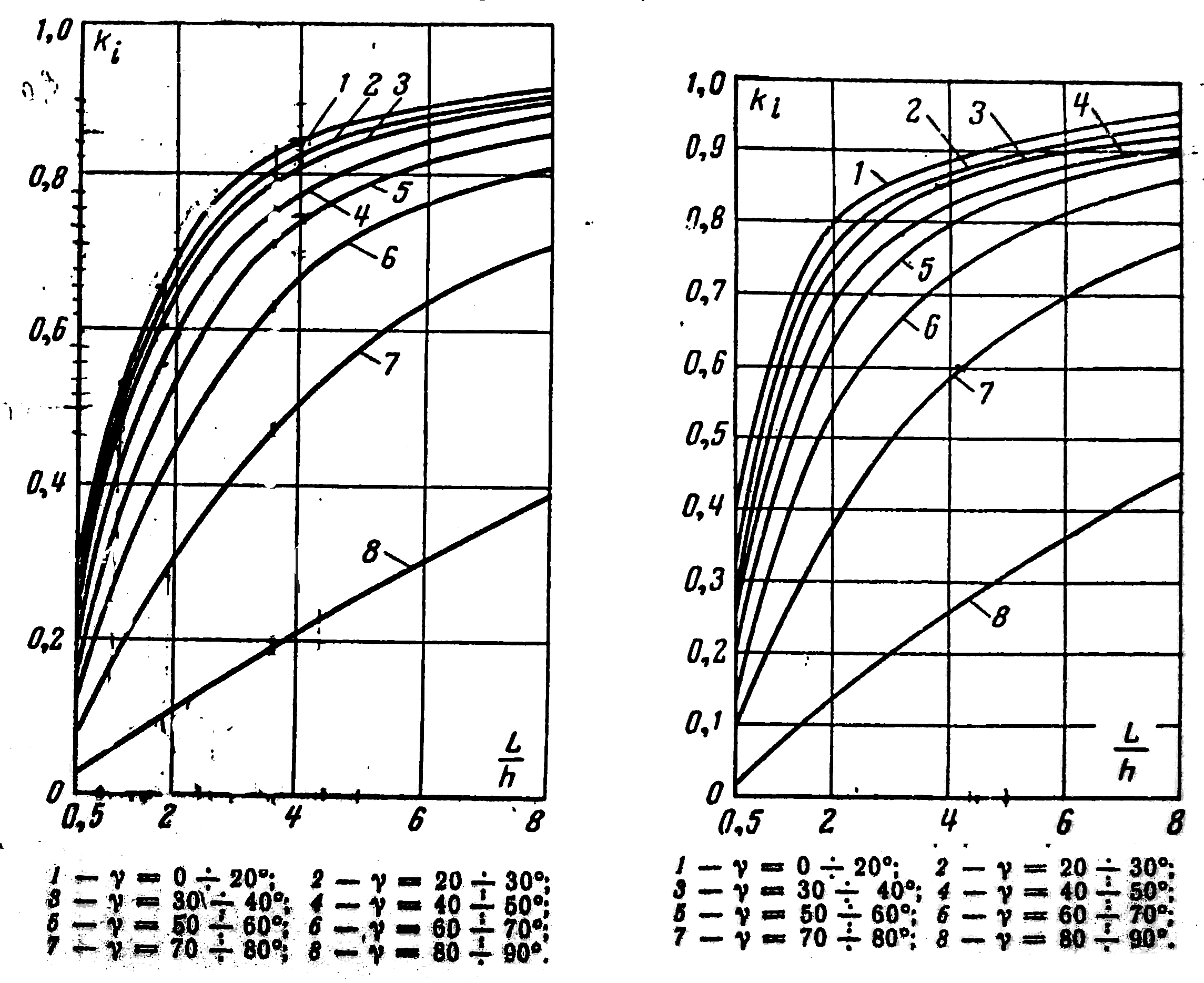

Рис.1 – графік залежності коефіцієнта Кі =f (L/h) для світлорозподілу:
а) І=І cos; б) І=І cos2.
Додаток г
б)
рис.2 – графік функції f (, , Р) для розрахунку показника дискомфорту від світлових ліній, не перекритих гратами:
а) при перпендикулярному розташуванні лінії зору і світлової лінії;
б) при паралельному розташуванні лінії зору і світлової лінії
Додаток д

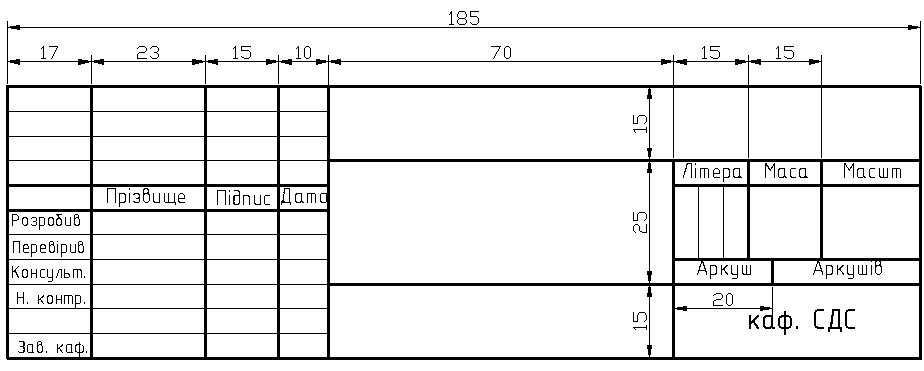

Зразок ЗАПОВНЕННЯ Штампу на кресленнях
Розміри основного напису і приклад її заповнення для дипломного проекту наведені на рисунку. В графах основного напису вказують:
1. Тему дипломного проекту. Найменування виробу і найменування креслення, наприклад: Санаторій. План 1 поверху.
2. Позначення документа (ХНАМГ). Див. а.
3. Матеріал деталі з вказівкою ГОСТ.
4. Порядковий номер аркуша в групі листів (якщо одне креслення оформлене на декількох аркушах).
5. Кількість аркушів у групі.
6. Скорочене найменування факультету і шифр виконавця (номер залікової книжки), наприклад: ГС 202112
7. Скорочене або повне найменування кафедри. Заповнення решти граф пояснень не вимагає.
*а- ХНАМГ. 7.090605.ХХХ-ЕО
назва академії. номер спеціальності. 3 останніх, цифри залікової книжки. шифр креслення (ВО,СБ,РЧ,СХ)
Додаток е
φ |
ρс |
50 |
30 |
10 |
||||||||||||
ρф |
70 |
50 |
30 |
70 |
50 |
30 |
70 |
50 |
30 |
|||||||
ρр |
30 |
10 |
30 |
10 |
30 |
10 |
30 |
10 |
30 |
10 |
30 |
10 |
10 |
10 |
10 |
|
Значення коефіцієнта А для визначення світлового потоку, що встановився на розрахунковій поверхні
|
||||||||||||||||
0,5 |
0,255 |
0,245 |
0,175 |
0,17 |
0,10 |
0,10 |
0,195 |
0,19 |
0,14 |
0,135 |
0,08 |
0,08 |
0,155 |
0,11 |
0,065 |
|
0,6 |
0,30 |
0,285 |
0,21 |
0,20 |
0,115 |
0,115 |
0,24 |
0,235 |
0,165 |
0,16 |
0,10 |
0,095 |
0,195 |
0,135 |
0,08 |
|
0,7 |
0,34 |
0,32 |
0,24 |
0,22 |
0,13 |
0,13 |
0,28 |
0,27 |
0,19 |
0,19 |
0,115 |
0,11 |
0,23 |
0,16 |
0,095 |
|
0,8 |
0,375 |
0,355 |
0,265 |
0,245 |
0,145 |
0,14 |
0,31 |
0,30 |
0,21 |
0,21 |
0,125 |
0,12 |
0,26 |
0,18 |
0,i05 |
|
0 |
0,405 |
0,385 |
0,285 |
0,265 |
0,16 |
0,155 |
0,34 |
0,33 |
0,235 |
0,23 |
0,14 |
0,135 |
0,285 |
0,20 |
0.12 |
|
1,0 |
0,43 |
0,41 |
0,30 |
0,28 |
0,17 |
0,165 |
0,37 |
0,35 |
0,255 |
0,25 |
0,15 |
0,145 |
0,31 |
0,2? |
0,13 |
|
1,1 |
0,46 |
0,43 |
0,315 |
0,30 |
0,18 |
0,175 |
0,395 |
0,375 |
0,27 |
0,265 |
0,155 |
0,155 |
0,335 |
0,235 |
0,14 |
|
1,25 |
0,495 |
0,46 |
0,335 |
0,32 |
0,195 |
0,185 |
0,425 |
0,405 |
0,29 |
0,285 |
0,17 |
0,165 |
0,36 |
0,255 |
0,15 |
|
1,5 |
0,54 |
0,495 |
0,365 |
0,34 |
0,21 |
0,20 |
0,47 |
0,44 |
0,325 |
0,31 |
0,19 |
0,18 |
0,40 |
0,28 |
0,165 |
|
1,75 |
0,58 |
0,52 |
0,39 |
0,36 |
0,22 |
0,21 |
0,51 |
0,475 |
0,35 |
0,33 |
0,20 |
0,195 |
0,43 |
0,305 |
0,18 |
|
2,0 |
0,60 |
0,545 |
0,405 |
0,38 |
0,23 |
0,22 |
0,54 |
0,50 |
0,37 |
0,35 |
0,21 |
0,205 |
0,46 |
0,325 |
0.19 |
|
2,25 |
0,625 |
0,565 |
0,42 |
0,39 |
0,24 |
0,225 |
0,57 |
0,52 |
0,39 |
0,37 |
0,22 |
0,21 |
0,485 |
0,34 |
0,20 |
|
2,5 |
0,645 |
0,58 |
0,435 |
0,40 |
0,245 |
0,235 |
0,59 |
0,54 |
0,40 |
0,385 |
0,23 |
0,22 |
0,505 |
0,355 |
0,21 |
|
3,0 |
0,68 |
0,605 |
0,455 |
0,42 |
0,26 |
0,245 |
0,63 |
0,57 |
0,425 |
0.40 |
0,245 |
0,23 |
0,54 |
0,38 |
0,22 |
|
3,5 |
0,705 |
0,625 |
0,475 |
0,43 |
0,27 |
0,255 |
0,66 |
0,59 |
0,445 |
0,415 |
0,255 |
0,245 |
0,565 |
0,40 |
0,2.35 |
|
4,0 |
0,725 |
0,64 |
0,485 |
0,45 |
0,28 |
0,26 |
0,685 |
0,61 |
0,46 |
0,425 |
0,26 |
0,255 |
0,585 |
0,41 |
0,245 |
|
5,0 |
0,755 |
0,66 |
0,505 |
0,46 |
0,285 |
0,27 |
0 |
0,04 |
0,485 |
0,445 |
0,275 |
0,265 |
0,615 |
0,43 |
0,255 |
|
,9
,72
