Раздел 3. Результаты этапа реализации
1. Руководство пользователя к программе «Система анализа методов исследования сердечно-сосудистой системы».
1.1. Введение
Система предназначена для ведения анкет пациентов и мониторинга их кардиографических данных.
Система состоит из модулей, каждый из которых включает в себя отдельные функции системы.
Система представлена следующими модулями:
создание анкеты (рис. 1.2.1.);
идентификация пользователя (в размещении совмещена с модулем создания анкеты) (рис. 1.3.1.);
анкета пациента (рис. 1.4.1.);
ЭКГ (рис. 1.6.1.);
Эхо-КГ (рис. 1.6.2.);
ЧСС (рис. 1.6.3.);
записи врача (рис. 1.8.1.);
добавление данных в анкету (рис. 1.3.2.);
1.2. Идентификация пользователя
Для допуска к работе в системе необходима авторизация. Учетные записи пользователей (врачей или медсестер) создает администратор. Для входа в систему необходимо ввести: личный номер, ФИО и пароль. При правильном вводе загорается зеленый индикатор – пользователь допущен к работе (рис. 1.2.1). В случае ошибки во введенных данных пользователь не получает доступ к системе.

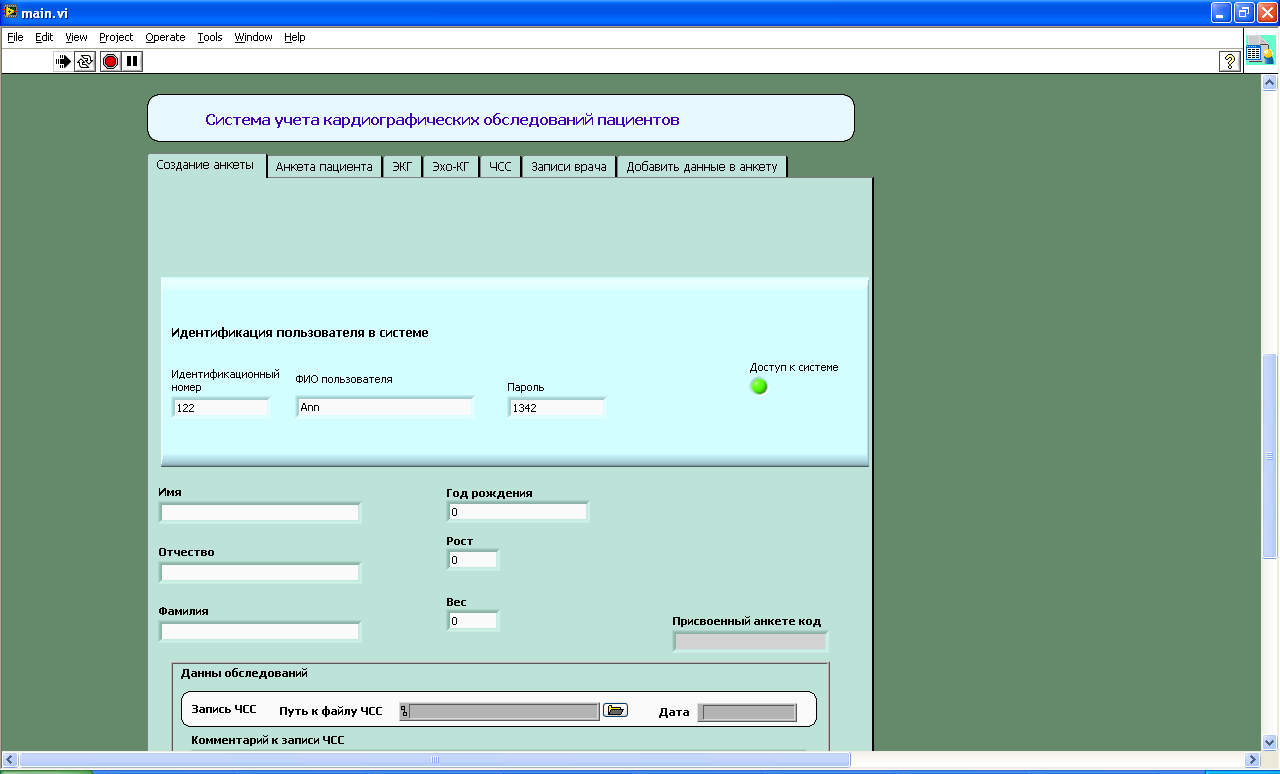

Рис. 1.2.1. Идентификация пользователя. Разрешена работа в системе.
1.3. Создание новой анкеты
Добавление анкеты возможно проводить в 2 этапа: на 1 создать анкету пациента, не записывая в нее данные обследований (так как при внесении нового пациента таких записей может еще не быть).

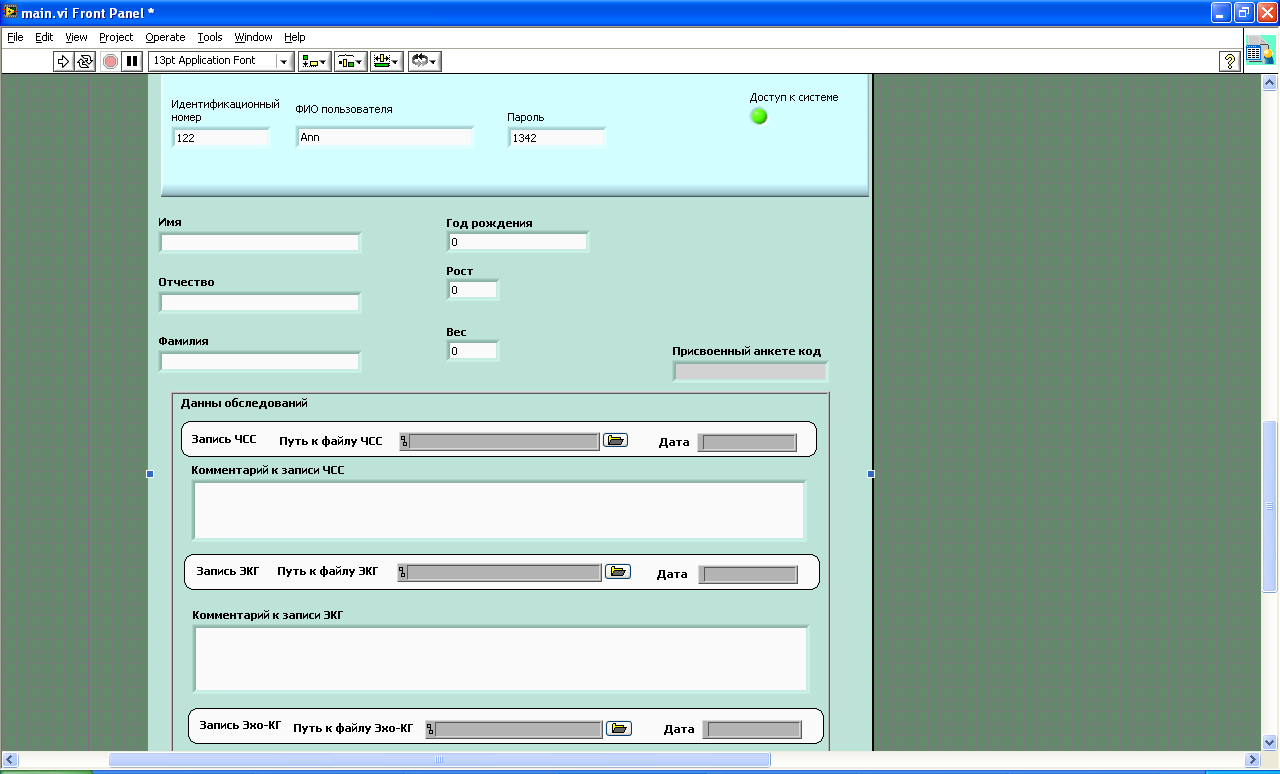

Рис. 1.3.1. Первый этап создания анкеты.
Для создания новой анкеты необходимо ввести личные данные пациента. Анкета может не создаться в случаях:
Такая анкета уже существует (пациент с такими же ФИО и годом рождения);
Не введены все данные (так как в базе хранится минимальный набор данных о пациенте, они все являются обязательными для заполнения).
При успешном создании пациенту будет присвоен личный код, который далее будет использоваться для его идентификации.
Если данные о обследованиях не были внесены сразу, они могут быть дописаны после создания анкеты:
Рис. 1.3.2. Второй этап создания анкеты.
На вкладке «Добавить данные в анкету» необходимо ввести сгенерированный для анкеты код, после чего можно добавить в нее записи обследований пациента и записи врачей, относительно этого обследования. Обязательной для ввода является дата обследования, т.к. по дате проводится поиск необходимой врачу записи.
1.4. Анкета пациента.
Для поиска анкеты необходимо ввести ФИО и год рождения пациента.
Если анкета будет найдена, на панели загорится индикатор, в поле «статус поиска» выведется сообщение о найденной анкете. Если анкета не найдена - будт выведено соответствующее сообщение.
Данные найденной анкеты будут представлены в нижнем блоке. Будут выведены личные данные пациента, а так же список данных о обследованиях для этого пациента.

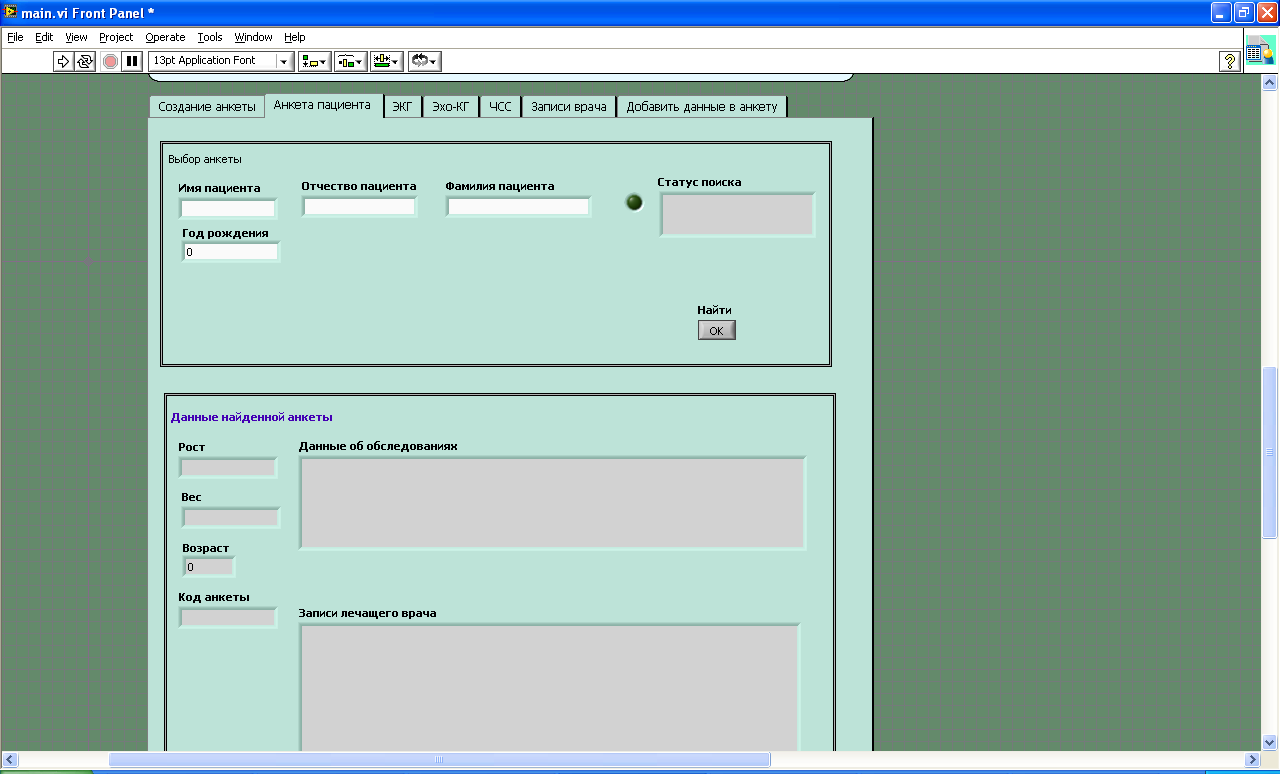

Рис. 1.4.1. Форма поиска анкеты.
1.5. Добавление данных в анкету.
Рис. 1.5.1. Добавление данных в анкету.
Описанные добавления данных в анкету при создании анкеты было описано в пункте 1.3. Также можно добавлять данные не только при создании анкеты, но и в любое время по мере появления новых записей обследований пациента.
Для добавления данных необходимо ввести код анкеты пациента, в выпадающем меню выбрать тип записи (Эхо, ЧСС или ЭКГ), задать дату обследования (в формате дд.мм.гггг) и выбрать путь к файлу записи, сохраненной на диске. Необязательным для заполнения является поле «Комментарий к данным обследования».
