3.2.6. Прицельные приспособления

Прицельные приспособления служат для наведения гаубицы в цель как при стрельбе прямой наводкой (по видимой цели), так и при стрельбе с закрытых позиций (по невидимой цели).

Прицельные приспособления состоят из механического прицела с орудийной панорамой, оптического прицела, орудийного коллиматора, удлинителя корзинки панорамы, прибора освещения «Луч Д726-45» и вехи.

Оба прицела расположены с левой стороны люльки на кронштейне, закрепленном на левой цапфе гайкой с шайбой и законтренном штифтом.

На кронштейне установлено основание многоконтактной розетки.

Механический прицел установлен на площадке кронштейна с помощью вилки и закреплен двумя болтами с гайками, зашплинтованными шплинтами, и двумя болтами, законтренными шайбами.

Хомут предназначен для установки в нем оптического прицела. Нижняя часть хомута жестко закреплена на кронштейне – болтами и гайками, зашплинтованными шплинтами, а в верхнюю часть хомута, имеющую отверстие со шпоночным пазом, устанавливается прицел.

В шпоночный паз входит шпонка, закрепленная на трубе прицела и удерживающая его от вращения.

Снаружи под шпоночным пазом винтами закреплена пружина с зубом. При установке прицела зуб заскакивает в углубление на шпонке прицела и удерживает его от выпадения.

Основное крепление прицела в хомуте производится барашком и шплинтом, которые занимают разрезные щеки хомута и этим связывают прицел с кронштейном.

Механический прицел предназначен для наводки гаубицы в цель при стрельбе с закрытых позиций; он может применяться и при стрельбе прямой наводкой при отсутствии или повреждении оптического прицела.

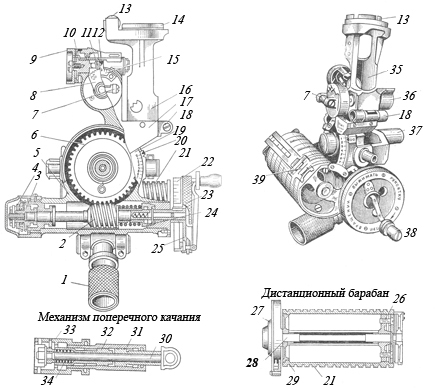

Рис. 6. Механический прицел

По своей принципиальной схеме прицел панорамного типа Д726-45 является прицелом, зависимым от гаубицы и имеющим зависимую линию прицеливания.

Примечание. Зависимость прицела от гаубицы заключается в том, что при работе подъемным механизмом гаубицы прицел наклоняется в вертикальной плоскости, вследствие чего изменяется положение оптической оси панорамы (линии прицеливания). Зависимость линии прицеливания заключается в том, что при установке на прицеле углов прицеливания изменяется положение оптической оси панорамы вертикальной плоскости.

Механический прицел состоит из механизма углов прицеливания, механизма углов места цели, механизма поперечного качания и корзинки панорамы. В качестве визирного и угломерного устройства в прицеле используется штатная орудийная панорама ПГ-1М.

Механизм углов прицеливания предназначен для установки на прицеле углов прицеливания (рис. 6). Он состоит из маховика 23 с кольцом 22 шкалы тысячных точного отсчета (цена деления равна 0-00,5), червяка 2 с тормозным устройством 24, разрезного червячного колеса 6, основания 17 корзинки панорамы, к которому крепятся червячное колесо и пластинка со шкалой тысячных грубого отсчета углов прицеливания 19 (цена деления 1-00), двух цилиндрических шестерен 3 и 4 {шестерня 4 разрезная), дистанционного барабана 21 с указателем 39 и коробки (корпуса) 5 прицела.

Для установки углов прицеливания необходимо нажатием рукоятки 38 маховика выключить тормозное устройство. Затем, вращая маховик углов прицеливания 23 (рис. 6), установить по шкалам тысячных грубого и точного отсчетов или дистанционного барабана заданный угол прицеливания. При вращении маховика вращаются червяк 2 и находящееся с ним в зацеплении червячное колесо 6. При этом основание с корзинкой 16 панорамы, механизмом углов места цели и продольным уровнем 7 наклоняется в вертикальной плоскости на заданный угол. Одновременно врашение от вала червяка 2 через шестерни 3 и 4 передается дистанционному барабану 21, который, вращаясь, перемещает указатель 39 (рис. 6).

Механизм углов места цели (рис. 6) предназначен для установки на прицеле углов места цели. Он состоит из маховика 9 с кольцом шкалы тысячных точного отсчета (цепа деления 0-01) 10, червяка 11, разрезного червячного сектора 8, пластинки со шкалой 15 тысячных грубого отсчета (цена деления 1-00), указателя 12 и продольного уровня 7. Продольный уровень и пластинка со шкалой тысячных грубого отсчета закреплены на разрезном червячном секторе 8, указатель 12 — на корпусе механизма углов места цели.

Продольный уровень 7 имеет ампулу, заполненную незамерзающей жидкостью (спиртом или эфиром), в которой имеется небольшой пузырек воздуха. На корпусе ампулы нанесены через 2 мм установочные риски (цена деления 0-01). При горизонтальном положении ампулы уровня пузырек воздуха должен находиться между средними рисками. Установка углов места цели (рис. 6). производится по шкалам тысячных грубого и точного отсчетов путем вращения маховика 9 углов места цели. При этом вращаются червяк 11 и входящий с ним в зацепление червячный сектор 8. Ось продольного уровня 7 получает наклон, равный заданному углу места цели.

Механизм поперечного качания 1 предназначен для установки прицела в вертикальное положение и выбора ошибок горизонтального наведения из-за наклона оси цапф орудия. Он состоит из маховика 33, разрезного винта 32 (рис. 6), валика 30 с ушком, матки 31, пружины 34 и поперечного уровня 18.

Матка с помощью цапф соединена с коробкой 5 прицела, валик с ушком шарнирно соединен с неподвижной вилкой 37, на которой также шарнирно закреплена коробка 5 прицела. Таким образом, механизм поперечного качания представляет собой жесткий треугольник, одна сторона которого образуется вилкой 37, вторая коробкой 5 прицела, а третью сторону переменной длины создают матка 31 и разрезной винт 32. Маховик 33 соединен с разрезным винтом 32 неподвижно.

Установка прицела в вертикальное положение при наклоне оси цапф орудия производится вращением маховика механизма 1 поперечного качания (рис. 6). При вращении разрезного винта матка 31 навинчивается на разрезной винт или свинчивается с него, совершая поступательное перемещение и увеличивая или уменьшая переменную сторону условного треугольника. При этом коробка 5 прицела с поперечным уровнем 18 вращается относительно неподвижной вилки 37. Вращение маховика производится до тех пор, пока пузырек поперечного уровня 18 не выйдет на середину. Устройство поперечного уровня аналогично устройству продольного уровня.

Корзинка панорамы 16 (рис. 6) служит для крепления панорамы. Она соединена с основанием 17, имеет опорный конус 14 для установки панорамы, окно 35 для выхода окуляра, нажимной винт 13, защелку 36, удерживающую панораму от выпадания.

При установке панорамы в корзинку необходимо рукоятку защелки 36 повернуть до упора по движению часовой стрелки, затем установить панораму на конус 14 и отпустить защелку 36. Вращая нажимной винт 13, зафиксировать постоянное положение панорамы в корзинке. При этом исключается сбивание панорамы при стрельбе.

Панорама ПГ-1М – оптический, угломерный, перископический прибор. Она является визирным устройством для механического прицела. Служит для точной наводки орудия в цель в горизонтальной и вертикальной плоскостях.

Оптические характеристики и устройство

Оптические характеристики панорамы: увеличение – ×4; поле зрения, град. – 10; диаметр выходного зрачка, мм – 4.

Панорама ПГ-1М (рис. 7) представляет собой коленчатую оптическую трубу. Составными частями панорамы являются:

Поворотная часть А. Головка панорамы с помощью механизма угломера может поворачиваться в горизонтальной плоскости на 360°. На ней закреплены механизмы отражателя, коробка визира 26, угломерное кольцо 6 и часть оптической системы.

Неподвижный корпус Б представляет собой трубу, состоящую из двух частей – верхней (корпуса угломера) и нижней (призменной). Служит для размещения механизма угломера и призменной части оптической системы.

Снизу корпуса угломера имеется конический желоб, в который при установке панорамы входит опорный конус корзинки панорамы, а спереди – выступ, в который упирается нажимной винт корзинки панорамы.

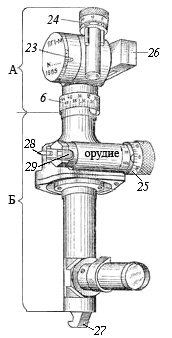

Рис. 7. Внешний вид и состав орудийной панорамы

А – поворотная часть панорамы; Б – неподвижный корпус; 1 – призма АР-90˚; 2 – корпус нижней части; 3 – направляющий цилиндр; 4 – промежуточная шестерня; 5 – верхняя шестерня; 6 – шкала угломера грубого отсчета; 7 – призма АР-90˚; 8 – защитное стекло; 9 – обойма отражателя; 10 – поворотная головка; 11 – маховик отражателя; 12 – червяк; 13 – червячный сектор; 14 – призма АР-0˚; 15 – корпус угломера; 16 – червячное колесо; 17 – червяк угломера; 18 – неподвижная шестерня; 19 – обойма; 20 – объектив; 21 – пластинка с сеткой панорамы; 22 – окуляр; 23 – шкала отражателя грубого отсчета; 24 – кольцо отражателя со шкалой точного отсчета; 25 – кольцо со шкалой угломера точного отсчета.

Окуляр 22 служит для размещения линз окуляра оптической системы. На нем крепится наглазник с трубой. В окулярной трубке имеется окно для освещения сетки оптической системы в ночное время.

Крюк 27 служит для соединения панорамы с защелкой корзинки панорамы.

Механизм отражателя служит для наведения линии визирования панорамы в вертикальной плоскости. Состоит из маховика 11 (рис.7) с кольцом 24 отражателя со шкалой точного отсчета (цена деления одна тысячная), червяка 12, червячного сектора 13, обоймы 9 для крепления призмы-отражателя (АР-90˚). Червячный сектор 13 неподвижно скреплен с обоймой 9. На левой наружной стенке обоймы нанесена шкала 23 отражателя грубого отсчета (по три точки вверх и вниз от средней риски); каждое деление соответствует ста тысячным.

При вращении маховика 11 отражателя вращается червяк 12, передающий вращение червячному сектору 13 и обойме 9 с призмой АР-90˚ (рис. 8). При этом линия визирования панорамы отклоняется вверх или вниз на 18˚ (3-00) относительно горизонтального положения. Таким образом, наличие механизма отражателя обеспечивает увеличение обзора панорамы при непрямой наводке.

Визирное приспособление 26 (рис. 7) предназначено для грубого направления панорамы в точку наводки, а также для горизонтальной наводки орудия в случае неисправности оптической части панорамы. Оно состоит из прямоугольной полой коробки, на передней части которой натянуты две проволочные нити, образующие предметный визир; в задней стенке имеется вертикальная щель шириной 0,5 мм.

Механизм угломера служит для измерения углов в горизонтальной плоскости. Состоит из маховика (рис. 7) с кольцом 25, на котором нанесена шкала угломера точного отсчета, червяка 17 (рис.7), червячного колеса 16 с верхней конической шестерней 5, закрепленной на червячном колесе; промежуточной конической шестерни 4, закрепленной на оси, соединенной с направляющим цилиндром 3, неподвижной конической шестерни 18, закрепленной на корпусе панорамы, конусного тормоза 29 и отводки 28 червяка угломера, шкалы 6 угломера грубого отсчета.

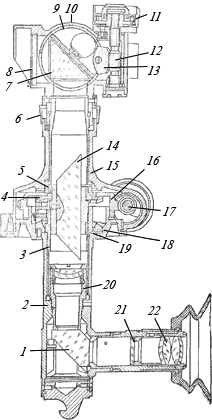

Р ис. 8. Оптико-кинематическая схема: 1 – призма АР-90˚; 2 – корпус нижней части; 3 – направляющий цилиндр; 4 – промежуточная шестерня; 5 – верхняя шестерня; 6 – шкала диомера грубого отсчета; 7 – призма АР-90˚; 8 – защитное стекло; 9 – обойма отражателя; 10 – поворотная головка; 11 – маховик отражателя; 12 – червяк; 13 – червячный сектор; 14 – призма АР-0˚; 15 – корпус угломера; 16 – червячное колесо; 17 – червяк угломера; 18 – неподвижная шестерня; 19 – обойма; 20 – объектив; 21 – пластинка с сеткой панорамы; 22 – окуляр

Шкала угломера точного отсчета 25 имеет сто делений, цена одного деления 0-01. Каждые десять делений обозначены цифрами от 0 до 90. Шкала 6 угломера грубого отсчета имеет 60 делений, четные деления шкалы обозначены цифрами от 0 до 58. Указатели шкал угломера грубого и точного отсчетов нанесены на неподвижном корпусе панорамы. К червячному колесу прикреплена головка панорамы с угломерным кольцом грубого отсчета 6. В направляющем цилиндре 3, на котором закреплена промежуточная коническая шестерня 4, установлена призма АР-0˚. Три конические шестерни (верхняя 5, промежуточная 4 и нижняя 18) образуют вращающее устройство призмы АР-0˚.

Т

Рис. 9. Схема действия дифференциального устройства орудийной панорамы: 1 – промежуточная шестерня; 2 – верхняя шестерня; 3 – неподвижная шестерня; А – точка верхней конической шестерни; О - ось промежуточной конической шестерни

ормоз 29 червяка исключает сбиваемость установок угломера. Отводка червяка угломера 28 служит для обеспечения быстрого вращения головки панорамы рукой на любой угол. Состоит из эксцентриковой втулки с рукояткой. При повороте рукоятки вверх до отказа вращается эксцентриковая втулка, при этом червяк угломера выводится из зацепления с червячным колесом. В результате головку панорамы можно быстро и на любой угол повернуть. При вращении маховика угломера (рис. 8) вращаются червяк 17 и червячное колесо 16 с укрепленными на нем поворотной головкой панорамы с призмой АР-90˚ и шестерней 5. Последняя увлекает за собой промежуточную шестерню 4, заставляя ее вместе с направляющим цилиндром 3, обоймой 19 и призмой АР-0˚ обкатываться по неподвижной шестерне 18. Происходит одновременное вращение призм АР-90˚ и АР-0˚ вокруг вертикальной оси, но с разными угловыми скоростями. Призма АР-0˚ вращается с угловой скоростью, вдвое меньшей угловой скорости призмы АР-90˚ (например, при развороте призмы АР-90˚ на 20˚ призма АР-0° повернется на 10˚). Это объясняется тем, что ось пром ежуточной шестерни 4 имеет линейную скорость перемещения, в два раза меньшую, чем верхняя шестерня 5. На рис. 9 показана схема действия вращающего устройства призмы АР-0°. На схеме видно, что линейные скорости VО оси О промежуточной конической шестерни 1 (на рис. 8 она под 4-ой позицией) в два раза меньше скорости VА точки А, принадлежащей верхней конической шестерне 2 (на рис. 8 она под 5-ой позицией). Следовательно, при вращении головки панорамы призма АР-0˚ поворачивается в ту же сторону, но отставая от призмы АР-90˚ на половину угла ее поворота.

В оптическую систему панорамы (рис. 8) входят защитное стекло 8, призма-отражатель АР-90˚ 7, поворачивающая призма АР-0˚ 14, линзы объектива 20, крышеобразная призма АР-90˚, плоскопараллельная пластинка 21 с сеткой, линзы окуляра 22.

Взаимное расположение призм и линз, их форма и относительное вращение рассчитаны так, чтобы после прохождения лучей через оптическую систему получалось прямое неискаженное и увеличенное в 4 раза изображение наблюдаемого предмета.

Защитное стекло 8 предохраняет оптическую систему панорамы от пыли и влаги.

Призма-отражатель АР-90˚ 7 изменяет направление лучей, идущих от наблюдаемых предметов, на 90˚ и дает перевернутое на 180˚ изображение предметов. Призма АР-0˚ 14 поворачивает изображение предмета (в одной из плоскостей) на 180˚, вследствие чего оно вновь становится прямым. Объектив 20 обеспечивает получение в своей фокальной плоскости действительного, уменьшенного и обратного наблюдаемому (правая сторона – слева, верх – внизу) изображения предмета.

Призма АР-90˚ 1 изменяет направление пучка лучей на 90˚, направляя их в окуляр панорамы, и оборачивает изображение предмета, благодаря чему обратное изображение становится прямым.

Плоскопараллельная пластинка 21 с сеткой установлена в фокальной плоскости объектива и окуляра 22. На ней нанесены перекрестие (рис. 10), центральный угольник (прицельный знак) 2, шкала 3 боковых поправок и шкала 4 для отметки по орудийному коллиматору К-1. При стрельбе ночью шкалы и знаки освещаются через боковое окно окулярной трубки фонарем прибора освещения «Луч Д726-45».

Окуляр 22 (рис. 8) служит для наблюдения изображения предмета, которое дает объектив, под большим углом зрения, т. е. увеличенным. Для удобства наблюдения на окуляр панорамы надевается наглазник.

Рис. 10. Сетка панорамы ПГ-1М:

1 – перекрестие; 2 – прицельный знак; 3 – шкала боковых поправок; 4 – шкала для отметки по орудийному коллиматору К-1

Для наведения орудия в цель необходимо установить прицел по шкале тысячных или одной из шкал дистанционного барабана, угол места цели – по уровню, угломер панорамы – в соответствие поданной командой, вывести механизмом поперечного качания на середину пузырек поперечного уровня. Придать подъемным механизмом стволу орудия угол возвышения (склонения), выводя пузырек продольного уровня на середину. Поворотным механизмом орудия и маховиком отражателя панорамы совместить вершину центрального угольника с точкой наводки.

Укладочный ящик

В укладочном ящике (рис. 11) помещается панорама во время перевозки и при хранении ее. Ящик может быть деревянным или железным и состоит из корпуса 1 и крышки 2. Внутри корпуса закреплены два упорных бруска 3, стойка 5 и пенал (отделение) 6. В упорных брусках имеются гнезда, оклеенные войлоком или сукном, на которые опирается панорама, уложенная в ящик. Стойка имеет круглую форму; на ней закрепляется резиновый наглазник панорамы. В пенал укладывается ЗИП панорамы. Крышка 2 прикреплена к корпусу 1 двумя металлическими петлями. На наружной стороне крышки имеется кожаная ручка для переноски ящика и нанесены номер и год изготовления панорамы. С внутренней стороны к крышке прикреплены упорные бруски 4 (такие же, как и бруски 3), которыми уложенная панорама прижимается к нижним брускам 3.

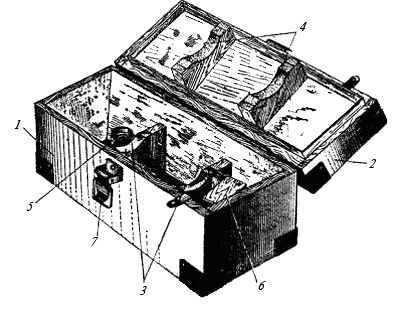

Рис. 11. Укладочный ящик ПГ-1М

1 – корпус; 2 – крышка; 3 и 4 – упорные бруски; 5 – стойка для наглазника; 6 – пенал для запасных частей; 7 – накидной замок

Ящик имеет накидной замок 7, при помощи которого крышка 2 наглухо соединяется с корпусом 1. С правой стороны накидного замка прикреплены два ушка, через которые пропускается проволока при опломбировании ящика.

Эксплуатация панорамы

При работе с панорамой необходимо выполнять следующие основные указания.

1. Установку отсчетов, а также при совмещении вершины угольника сетки панорамы с точками наводки необходимо вращать маховички в одну сторону. Это позволяет выбирать мертвые хода червячных механизмов панорамы.

2. Установки угломера (или отражателя) считывать по двум шкалам – большие артиллерийские деления по шкале 6 кольца (рис. 7) (для отражателя — по шкале 23 шайбы), малые деления угломера — по шкале кольца 25 барабана (для отражателя — по шкале кольца 24 барабана).

3. При повороте головки панорамы на угол больше 3-00 пользоваться отводкой червяка угломера 28.

Запрещается поворачивать головку панорамы в том случае, если рукоятка не отведена до конца, и нажимать на неё, если она не встала на свое место. При невыполнении этих условий механизм угломера может испортиться.

4. При наблюдении в панораму глаз (при нормальном зрении) располагать от последней линзы окуляра на расстоянии 18 – 20 мм (толщина пальца). При таком удалении глаза наводчик может видеть все поле зрения панорамы без срезания его.

5. При стрельбе ночью освещать сетку и шкалы панорамы через специальное окно прибором для освещения прицельных приспособлений «Луч Д726-45».

Установка панорамы

При установке панорамы действовать в такой последовательности:

1. вывинтить до отказа зажимной винт на выступе корзинки прицела;

2. взявшись левой рукой за верхнюю часть корпуса панорамы (между головкой и расширенной частью), опускать ее осторожно в вырез корзинки, следя за тем, чтобы окулярная трубка занимала среднее положение;

3. правой рукой повернуть защелку корзинки панорамы вверх до отказа и, удерживая ее в таком положении, осторожно опускать панораму на конус корзинки до упора крюка в валик защелки; при этом следить, чтобы выступ панорамы вошел в гнездо на приливе корзинки;

4. отпустить защелку; защелка под действием своей пружины нажмет гранью валика на крючок панорамы и оттянет последнюю вниз, в результате чего будет достигнуто полное прилегание конуса панорамы к конусу корзинки;

5. ввинтить зажимной винт на корзинке панорамы, зафиксировав тем самым корпус панорамы за специальный выступ.

Проверка панорамы

Для обеспечения точной и безотказной работы панорамы ее необходимо периодически тщательно проверять с целью выявления и устранения неисправностей. Для проверки панорамы ее надо установить в корзинку прицела.

Проверку панорамы производить в такой последовательности:

1. определить величину мертвого хода угломерного механизма;

2. определить величину мертвого хода механизма отражателя;

3. проверить нулевую линию прицеливания;

4. проверить, параллельна ли оптическая ось панорамы оси визирного приспособления.

Определение величины мертвого хода угломерного механизма

Для определения величины мертвого хода необходимо:

• выбрать на местности предмет с резкими контурами на расстоянии не менее 400 м от панорамы;

• вращая маховичок механизма угломера только в одну сторону, подвести вертикальный штрих сетки к точке наводки и снять отсчеты по кольцу и барабану механизма угломера; затем, вращая маховичок в том же направлении (на угол 0-20 – 0-40), сбить наводку;

• изменив направление вращения маховичка, подвести вертикальный штрих сетки к той же точке наводки с другой стороны и снова снять отсчеты по кольцу и барабану механизма угломера.

Разность между двумя полученными отсчетами будет величиной мертвого хода угломерного механизма. Мертвый ход определять 2 – 3 раза и за величину его принимать среднее арифметическое. Величина мертвого хода угломерного механизма допускается не более 0-02.

Определение величины мертвого хода механизма отражателя

Для определения величины мертвого хода необходимо:

• вращая маховичок отражателя, подвести сверху вниз горизонтальный штрих сетки к точке наводки и снять отсчеты по шкале шайбы 23 (рис. 7) и шкале барабану 24; затем, вращая маховичок в том же направлении (на угол 0-20 – 0-40), сбить наводку;

• изменив направление вращения маховичка, подвести горизонтальный штрих сетки к той же точке наводки снизу вверх и снова снять отсчеты по шкалам шайбы и барабана.

Разность между двумя полученными отсчетами будет величиной мёртвого хода механизма отражателя. Мертвый ход определять 2 – 3 раза и за величину его принимать среднее арифметическое.

Величина мертвого хода механизма отражателя допускается не более 0-02.

Проверка параллельности оптической оси панорамы с осью визирного приспособления

Для проверки необходимо:

• при нулевых установках панорамы (угломер 30-00, отражатель 0-00) совместить вертикальную линию сетки с точкой наводки;

• не сбивая наведенной панорамы, посмотреть через глазной диоптр визирного приспособления; если оптическая ось панорамы параллельна оси визирного приспособления, то точка наводки должна быть расположена посредине предметного диоптра (двух проволочек).

Если оптическая ось панорамы и ось визирного приспособления не параллельны, то следует передвинуть проволочки (или донышко глазного диоптра) так, чтобы точка, наводки была видна между ними.

Укладка и перевозка панорамы

После окончания работы панорама должна быть уложена в укладочный ящик, для чего:

• установить по шкалам панорамы значения: угломера 30-00 и отражателя 0-00;

• вывинтить до отказа зажимной винт, закрепляющий выступ панорамы в гнезде прилива корзинки прицела;

• взявшись левой рукой за корпус панорамы, правой рукой поворачивать защелку снизу вверх до тех пор, пока панорама не приподнимется над корзинкой;

• наклоняя панораму к себе, осторожно вынуть её из корзинки прицела;

• протереть панораму сухой чистой ветошью, а защитное стекло и глазную линзу – чистой фланелью;

• уложить панораму в укладочный ящик так, чтобы она вошла в вырезы на упорных брусках 3 (рис. 11);

• закрыть крышку ящика и запереть накидной замок.

Хранение и сбережение панорамы

Постоянная исправность панорамы обеспечивается главным образом надлежащим хранением и уходом за ней во время эксплуатации и при перевозках.

Хранение

При хранении панорамы следует руководствоваться следующими основными правилами.

1. Помещение для хранения должно быть чистым, сухим, отапливаемым, и в нем не должны находиться аккумуляторы, кислоты, соли, смазки и другие агрессивные вещества.

2. В помещении должна поддерживаться постоянная температура не ниже +8 °С, резкие колебания температуры недопустимы.

3. Панораму хранить в укладочном ящике комплектно с положенными к ней запасными частями и принадлежностью.

4. Панорамы должны храниться в шкафах подразделений. Шкафы с панорамами запрещается устанавливать ближе чем в 0,5 м от наружных стен и ближе чем в 1,5 м от системы отопления.

5. При лагерном размещении войск панорамы хранить в шкафах или ящиках, укрытых от атмосферных осадков.

Уход и сбережение

Для обеспечения правильного ухода и сбережения панорамы необходимо соблюдать следующие правила.

1. При вынимании и укладке панорамы не следует прилагать усилий. Если почему-либо панорама не укладывается на свое место, а также если не закрывается крышка ящика, необходимо найти причину и устранить ее.

2. Вынимать и укладывать панораму должен тот, кто несет ответственность за ее состояние (наводчик).

3. Панораму всегда предохранять от пыли, грязи и влаги, для чего при установке ее для работы, а также перед укладкой в ящик протирать наружные оптические детали чистой фланелью и наружные металлические детали – сухой чистой ветошью. Детали, не имеющие защитных покрытий, смазывать пушечной смазкой.

4. Чистить наружные оптически детали только чистой фланелью (а при отсутствии — чистой полотняной ветошью) и только после того, как со стекол будут удалены песчинки и пыль (их сдувают или смахивают кисточкой). Затем стекло протирать фланелью круговыми движениями от центра к краям. Прикасаться к оптическим деталям пальцами, а также масляными и грязными тряпками запрещается, так как от самых незначительных жировых пятен качество изображения ухудшается.

5. При работе с панорамой в дождь предохранять наружные оптические детали от попадания на них дождевых капель. По окончании работы панораму тщательно протереть сухой чистой ветошью и высушить и только после этого уложить в укладочный ящик.

6. Если панорама внесена в теплое помещение с мороза, то через два часа нужно её вынуть из укладочного ящика, вновь насухо протереть и уложить в ящик. Панораму, вынесенную на холод из теплого помещения, сразу не вынимать из укладочного ящика; она должна охлаждаться постепенно.

7. До укладки панорамы очистить укладочный ящик от грязи и пыли изнутри и снаружи. Укладывать панораму в укладочный ящик, имеющий неисправности внутреннего оборудования, а тем более перевозить панораму в таком ящике запрещается.

Оптический прицел ОП4М-97К служит только для стрельбы прямой наводкой по неподвижным и движущимся целям. Стрельба прямой наводкой осколочно-фугасными снарядами ведется только по шкале « ». Другие дистанционные шкалы не используются. Необходимо помнить, что дистанционные шкалы прицела ОП4М-97К соответствуют баллистике 152-мм пушки-гаубицы Д-20 и не соответствуют баллистике гаубицы 2А65, по этому, при определения прицела по цели для данной шкалы командиру орудия необходимо воспользоваться вспомогательной таблицей, изображенной на шильде, прикрепленной на левой половине, с внутренней стороны щитового прикрытия.

Рис. 12. Комплект прицела.

1 – прицел; 2 – укладочный ящик; 3 – техническое описание; 4 – формуляр; 5 – ЗИП

В комплект прицела (рис. 12) входят:

1. Прицел 1 шт.

2. Ящик укладочный 1 шт.

3. Техническое описание и инструкция по эксплуатации оптического прицела 0П4М 1 экз.

4. Формуляр 1 экз.

5. ЗИП индивидуальный:

   • колпачок объектива 1 шт.

   • колпачок 1 шт.

   • ключ 1 шт.

   • наглазник 1 шт.

   • пластинка в оправе 3 шт.

   • светофильтр в оправе 1 шт.

   • отвертка 1 шт.

   • салфетка 200x200 1 шт.

6. ЗИП групповой на 25 прицелов 1 компл.

7. ЗИП ремонтный на 100 прицелов 1 компл.

Основные технические характеристики:

• увеличение х5,5

• поле зрения 11°

• диаметр выходного зрачка 5,5 мм

• удаление выходного зрачка от последней поверхности линзы окуляра 24,5 мм

• допустимая величина выверки по направлению и по высоте ±0-10

• пределы шкалы боковых поправок 0-22

• пределы шкалы корректур по дальности от 0 до 0-70

• пределы шкалы по скорости цели от 0 до 40 км/час (в отдельных модификациях прицела – до 80 км/ч)

• длина прицела в рабочем положении 410 мм

• вес прицела 5,0 кг

• вес прицела с укладочным ящиком 11 кг.

Прицел состоит из следующих основных частей (рис. 13): корпуса 3, оптической схемы, механизма прицеливания, механизма боковых упреждений, механизмов выверок по высоте и по направлению.

Оптическая схема выполнена по схеме прямой зрительной трубы с оборачивающей линзовой системой и с расположением пластинки со шкалами и прицельными знаками в фокальной плоскости второй линзы оборачивающей системы. Она состоит из объектива 2, окуляра 12, оборачивающей системы 5 и плоскопараллельной пластинки 6 со шкалами и прицельным знаком.

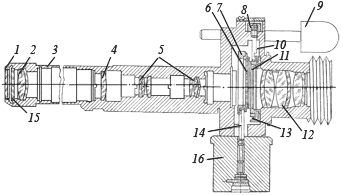

Рис. 13. Схема оптического прицела ОП-4:

1 – светофильтр; 2 – объектив; 3 – корпус; 4 – конденсор; 5 – линзовая оборачивающая система; 6 – плоскопараллельная пластинка; 7 – каретка; 8 – гайка; 9 – налобник; 10 – винт; 11 – каретка с горизонтальной и вертикальной нитями; 12 – объектив; 13 – пружина; 14 – винт; 15 – защитное стекло; 16 – маховик.

На пластинке (рис. 14) нанесены дистанционные 2 и угломерные 1 шкалы углов прицеливания, скоростная 3 и угломерная 4 шкалы боковых упреждений, прицельный знак 5, дальномерная шкала 6 и две "пары угольников 7 с обозначениями 2,7 и 1,5.

Дальномерная шкала предназначается для определения дальности до цели высотой 2,7 м, а две пары угольников служат для определения дальности прямого выстрела до цели высотой 2,7 и 1,5 м.

Механизм углов прицеливания предназначен для установки в прицеле углов прицеливания и состоит из следующих основных деталей (рис. 13): маховика 16, винта 14, каретки 7.

Установка углов прицеливания производится вращением маховика. При этом будет перемещаться винт 14 и тянуть за собой каретку с пластиной 6, сдвигая шкалы относительно горизонтальной нити 6 (рис. 15) на угол прицеливания.

Механизм боковых упреждений предназначен для ввода углов упреждения, устроен и работает аналогично механизму углов прицеливания, только при этом шкалы перемещаются в боковом направлении относительно вертикальной нити 6 на угол бокового прицеливания.

Рис. 14. Плоскопараллельная пластинка со шкалами прицела ОП-4:

1 – угломерная шкала углов прицеливания; 2 – дистанционные шкалы углов прицеливания; 3 – скоростная шкала боковых упреждений; 4 – угломерная шкала боковых упреждений; 5 – прицельный знак; 6 – дальномерная шкала; 7 – угольники для определения дальности прямого выстрела до цели высотой 2,7 и 1,5 м.

Шкалы вертикальных углов прицеливания выполнены как дистанционными 2 (рис. 14), так и угломерными 1. Дистанционные шкалы, нанесенные согласно баллистике орудия, для которой предназначен данный прицел, и обозначенные буквами, соответствующими обозначениям снарядов данного орудия, оцифровываются в сотнях метров (гектометрах) и предназначаются для начальной установки угла прицеливания.

Угломерные шкалы оцифровываются в делениях угломера с ценой деления 0-01 и предназначаются для корректировки угла прицеливания при стрельбе.

Шкалы боковых углов прицеливания (углов упреждения) выполнены как угломерными 4, так и скоростными 3. Обе шкалы выполнены симметричными с центральным нулем.

Скоростная шкала имеет размерность скорости км/ч с ценой деления 5 км/ч и предназначается для начальной установки боковых углов прицеливания в зависимости от величины и направления боковой составляющей скорости перемещения цели.

Угломерная шкала боковых упреждений оцифровывается размерностью угломера с ценой деления 0-01 и предназначается для корректировки величины бокового угла прицеливания при стрельбе.

Прицельный знак служит для наведения орудия в цель.

Механизм выверки по высоте и по направлению предназначен для выверки нулевой линии прицеливания и состоит из следующих основных деталей: гайки 8 (рис. 13), винта 10 и каретки 11 с горизонтальной и вертикальной нитями.

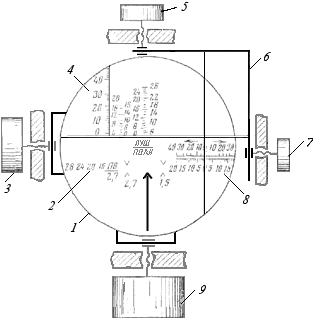

Рис. 15. Вид поля зрения и схемы механизмов прицела ОП-4М-97К: 1 – плоскопараллельная пластинка; 2 – дальномерная шкала; 3 – маховик механизма боковых упреждений; 4 – прицельные шкалы; 5 – механизм выверки по высоте; 6 – горизонтальные и вертикальные нити; 7 – механизм выверки по направлению; 8 – шкалы боковых упреждений; 9 – маховик механизма углов прицеливания.

При вращении гайки механизма выверки по высоте перемещается винт с кареткой до тех пор, пока горизонтальная нить совместится с нулями шкал углов прицеливания. При этом предварительно добиваются параллельности оси канала ствола и линии прицеливания путем совмещения прицельного знака с точкой наводки, в которую наведена ось канала ствола, или с перекрестием для оптического прицела на выверочном щите.

Аналогично работает механизм выверки по направлению, только с нулями шкал боковых упреждений совмещают вертикальную нить, закрепленную в каретке.

Для наведения орудия при стрельбе прямой наводкой необходимо установить в прицеле угол прицеливания по соответствующей дистанционной шкале в зависимости от дальности до цели и от выбранного снаряда, угол бокового упреждения в зависимости от направления и величины боковой составляющей скорости движения цели. Для этого вращают маховик углов прицеливания и боковых упреждений до совмещения соответствующих углов шкал пластинки. с горизонтальной и вертикальной нитями. После этого наводят орудие в цель, вращая маховики механизмов наведения до совмещения прицельного знака с целью.

Примечание. Для гаубицы 2А65 используется прицел ОП4М-97К, предназначенный для стрельбы из пушки-гаубицы Д-20, поэтому угол прицеливания выставляется только по шкале « », предварительно определив установку прицела в зависимости от дальности до цели и заряда осколочно-фугасного выстрела (дальнобойного или полного) по специальной таблице, размещенной с внутренней стороны левой части щитового прикрытия.

При подготовке прицела к стрельбе соблюдайте следующие правила предосторожности

1. при установке и снятии прицела соблюдать осторожность, чтобы не ударить прицел о металлические предметы;

2. не прилагать больших усилий при вращении маховичков механизмов углов прицеливания и упреждений, а также гаек механизмов выверителей.

3. для предохранения оптических деталей (окуляра, защитного стекла или светофильтра) от загрязнения и механических повреждений предусмотрены колпачки, входящие в комплект.

Для установки прицела необходимо

1. вставить прицел в отверстие кронштейна пушки до упора;

2. затянуть прижимные винты кронштейна.

В поле зрения прицела имеется шкала боковых поправок в виде угольников и штрихов. Цена деления между штрихами и между штрихом и угольников – 2 тысячных. Числа под каждым угольником обозначают угол от центрального угольника в тысячных. Предел шкалы боковых поправок ±24 тысячных.

Установка прицела на скомандованное деление производится путем перемещения сетки относительно горизонтальной нити, закрепленной неподвижно.

После установки скомандованного прицела наводку орудия по неподвижным целям производят путем совмещения вершины центрального угольника в поле зрения прицела с точкой на цели при помощи механизмов наводки орудия. Корректура огня в боковом направлении учитывается по шкале боковых поправок.

При стрельбе по движущейся цели боковые упреждения учитываются обычно в фигурах цели. Прицеливание в этом случае производят путем выноса вершины центрального угольника в стороны движения цели на скомандованное число фигур. Если упреждение будет скомандовано в делениях угломера (тысячных), то прицеливание следует вести путем совмещения верхнего конца штриха или вершины угольника шкалы боковых поправок с точкой на цели.

Положение нулевой линии прицеливания определяется вершиной центрального угольника при совмещении нулевого деления дистанционной шкалы с горизонтальной нитью.

Маркировка прицела наносится на крышке, которая крепится к корпусу прицела винтами.

Маркировка гравируется в зависимости от дистанционных шкал, имеющихся на сетке прицела.

Маркировка включает в себя шифр прицела (ОП4М), условную цифру, характеризующую баллистику(97К), наименование орудия (ПГ Д-20), номер прицела и год выпуска.

Прицел и индивидуальный комплект ЗИПа к нему укладываются в специальный укладочный ящик.

Прицел и ЗИП закрепляются в ящике специальными прижимами.

На крышке ящика с внутренней стороны располагается опись вложения.

На внешней стороне крышки ящика нанесены надписи, соответствующие маркировке прицела.

При хранении прицела ОП4М-97К и уходе за ним необходимо придерживаться следующих основных правил:

1. Прицел в боевых условиях не должен сниматься с гаубицы. Это необходимо для того, чтобы гаубица всегда была готова к стрельбе прямой наводкой.

1. При транспортировках гаубицы на большие расстояния в боевых или мирных условиях, а также при хранении в боевых или мирных условиях и в условиях хранения орудия в артиллерийском парке, прицел должен сниматься с гаубицы и перевозиться или храниться в укладочном ящике.

2. Порядок хранения прицела в укладочном ящике аналогичен порядку хранения орудийной панорамы, изложенному выше.

3. Запрещается удалять уплотнительную замазку из мест сопряжения деталей или около винтов, так как при этом нарушается герметичность прицела.

4. Содержать прицел всегда в чистом состоянии. Если гаубица с прицелом находилась под дождем (снегом) или перевозилась по пыльной дороге, то при первой возможности следует тщательно протереть механические наружные части прицела сухой чистой ветошью.

Наружные поверхности оптических деталей прицела необходимо протирать чистой фланелью (если фланели нет, то чистой полотняной ветошью), предварительно встряхнув ее для удаления пыли и песка. Чистка при этом производится только после того, как с указанных поверхностей будут удалены (сдуванием или кисточкой) песчинки и пыль.

Протирать наружные поверхности оптических деталей надо круговыми движениями фланели от центра к краям.

Прикасаться к оптическим деталям пальцами, масляными и грязными тряпками запрещается, так как самые незначительные жировые пятна загрязняют полированную поверхность стекла, в результате чего ухудшается качество изображения.

Прицел в подразделениях разборке не подлежит.

Разрешается менять защитные стекла и наглазник, устранять неисправности патрона электролампочки, электропроводки и укладочного ящика.

Ремонт прицела и его разборка должны производиться только в специально оборудованной мастерской артиллерийским техником.

Орудийный коллиматор К-1 предназначен для горизонтальной наводки гаубицы при отсутствии естественных (удаленных) точек наводки или в условиях плохой видимости: ночью, в тумане, при снегопаде, при задымлении огневой позиции от выстрелов.

Коллиматор устанавливают вблизи гаубицы взамен удаленной точки наводки. Это позволяет выбирать огневую позицию на любой местности: в кустарнике, в лесу, на опушке леса и т. д.

Для работы с коллиматором применяется орудийная панорама ПГ-1М, имеющая специальную сетку.

Каждой гаубице придается один коллиматор.

При работе с коллиматором днем используется естественное освещение, а ночью или в условиях плохой видимости ─ электрическое освещение. Аккумуляторная батарея для освещения коллиматора входит в комплект прибора «Луч-Д726-45».

Оптические характеристики коллиматора: поле зрения, град. – 10; диаметр зрачка, мм – 48; наиболее удобное для работы удаление коллиматора от панорамы, м – 6–8; число знаков на сетке коллиматора – 76; цена деления сетки коллиматора и спец. шкалы панорамы 7,8' = 2,2 тыс.

Орудийный коллиматор К-1 состоит из корпуса, объектива, сетки, уровня, визира, шаровой пяты, зеркала, кронштейна, патрона с проводом, фишкой и бленды.

Оптическая система коллиматора состоит из многолинзового объектива, включающего линзы и стеклянные пластинки, защитного стекла и зеркала.

Корпус представляет собой трубу, внутри которой закреплены оптические детали коллиматора.

На передней части корпуса коллиматора винтами и штифтами закреплен визир для грубой наводки коллиматора в панораму гаубицы. В средней части корпус имеет приливы. На двух верхних приливах закреплен уровень. На нижнем приливе с резьбой навинчена шаровая пята, закрепленная винтами и штифтом и предназначенная для крепления коллиматора в чашке треноги.

На задней части корпуса коллиматора шарнирно закреплены зеркало и кронштейн.

Внутри корпуса, в передней части, закреплены склеенные между собой линзы и объектив, которые вставлены в оправу и закреплены в ней пружинным кольцом с резьбовым кольцом, застопоренным винтом. Оправа ввинчена в переднюю часть корпуса и застопорена винтом.

В среднюю часть корпуса ввинчена оправа, в которую вставлены и закреплены кольцом и винтом линзы объектива с прокладочным кольцом между ними.

В заднюю часть корпуса ввинчены оправа, застопоренная винтом, и кольцо, застопоренное винтом. Кольцо удерживает хомутик на корпусе. В оправу вставлена оправа, в которой кольцом закреплена линза с сеткой с наклеенной на нее стеклянной пластинкой. Оправа закреплена в оправе кольцом и винтами. В оправу ввинчена и застопорена винтом оправа, в которую вставлена стеклянная пластинка, закрепленная кольцом и стопорным винтом.

Сетка коллиматора имеет деления, представляющие собой вертикальные полосы. Полосы, расположенные в правой половине сетки коллиматора, обозначены буквами А, Б, В и т. д., а полосы, расположенные в левой половине, – цифрами 1, 2, 3 и т. д.

Уровень служит для устранения бокового наклона коллиматора, т. е. для установки полос сетки коллиматора в вертикальное положение. Он состоит из ампулы, оправы ампулы, защитного кольца. Уровень закреплен гайкой в проушинах корпуса коллиматора.

Зеркало предназначено для отражения лучей естественного освещения на сетку коллиматора. Зеркало вставлено в оправу и закреплено в ней гайкой и винтом. Оправа надета на ось и закреплена на ней штифтом. Ось вращается в проушинах хомутика. В проушину оправы ввинчен винт, которым можно регулировать силу трения между проушинами оправы и хомутика, необходимую для удержания зеркала в требуемом для работы положении. Хомутик можно вращать на корпусе коллиматора.

При работе с коллиматором в условиях естественного освещения необходимо, вращая хомутик и наклоняя оправу, установить зеркало в такое положение, при котором сетка коллиматора будет наиболее освещена.

При использовании электроосвещения зеркало поднимают и устанавливают в горизонтальное положение.

В кронштейне закрепляют патрон с электролампочкой. Кронштейн надет на ось и закреплен на ней штифтом. Ось вращается в проушинах корпуса. На ось навинчен барашек, которым можно закреплять кронштейн в требуемом положении.

Патрон с проводом и фишкой предназначен для проведения электроэнергии от аккумуляторной батареи к электролампочке. На патрон навинчен рефлектор, в который вставлено и закреплено гайкой и винтом защитное стекло молочного цвета.

При работе с коллиматором ночью или в условиях плохой видимости патрон поднять до упора рефлектора в кольцо, закрепить кронштейн барашком, а фишку присоединить к аккумуляторной батарее.

Бленда надевается на переднюю часть корпуса коллиматора для устранения солнечных бликов, а также для предохранения наружной линзы объектива от загрязнения.

Для установки орудийного коллиматора на огневой позиции служит тренога.

Коллиматор устанавливают шаровой пятой в чашке треноги и закрепляют в ней с помощью наметки и зажимного винта.

Источником электроэнергии, необходимой для освещения сетки коллиматора, служит щелочная батарея, состоящая из двух последовательно соединенных элементов типа НК-10. Щелочная батарея вставлена в железную коробку, которая при работе ночью закрепляется на ремне ножки треноги. На крышке коробки имеются штепсельная вилка для включения фишки и выключатель.

Удлинитель служит для удобства построения параллельного веера батареи и применяется в том случае, когда расположение огневой позиции не позволяет произвести это построение. Он устанавливается в корзину панорамы и повышает расположение панорамы на гаубице.

Удлинитель состоит из трубы и корзины панорамы, вставленной в отверстие удлинителя и зафиксированной штифтом.

К удлинителю приварен кронштейн с отверстием для установки и крепления барашком кронштейна с вехой.

В отверстие корзины панорамы вставлена защелка с пружиной и закреплена шайбой со штифтом. Бурт шайбы имеет вырез, в который заходит штифт, вставленный в отверстие корзины панорамы.

Для установки и крепления панорамы необходимо:

1. завинтить нажимной винт;

2. повернуть защелку до отказа по ходу часовой стрелки и

удерживать ее в таком положении;

3. вставить панораму до упора крючка в конус валика защелки;

4. отпустить защелку;

5. ввинтить нажимной винт.

6. Устройство нижней части удлинителя аналогично устройству нижней части панорамы, поэтому удлинитель устанавливается в корзину панорамы так же, как и панорама.

Прибор освещения «Луч Д726-45» предназначен для освещения прицельных приспособлений и рабочих мест командира орудия и установщика при стрельбе в условиях плохой видимости и ночью.

В свой состав он включает четыре аккумуляторные батареи типа 2НКН-10, приспособления для освещения прицелов и панорамы, приспособления для освещения рабочих мест командира орудия и установщика, ящик для укладки прибора. Одна аккумуляторная батарея закрепляется на щите орудия, по аккумуляторной батарее надевают на себя командир орудия и установщик, одна аккумуляторная батарея предназначена для освещения сетки коллиматора.

Приспособление для освещения прицелов и панорамы представляет собой разветвленный провод, к которому присоединены фонари освещения поперечного уровня и шкалы тысячных механического прицела, фонарь для освещения угломера панорамы, фонарь освещения сетки панорамы. Фонарь освещения продольного уровня, фонарь освещения сетки и перекрестия оптического прицела.

Приспособление для освещения рабочих мест командира орудия и установщика (снарядного) включает в свой состав фонарь с лампочкой; провод с фишкой, скобу для закрепления на поясном ремне. Установщик закрепляет фонарь на руке.

Веха служит для привязки огневой позиции и для удобства построения параллельного веера как в дневное, так и в ночное время.

Веха состоит из кронштейна и собственно самой вехи. Веха закреплена в отверстии кронштейна пробкой, ввинченной в корпус вехи и застопоренной винтом. Кронштейн устанавливается в отверстие кронштейна и закрепляется барашком.

В отверстие стойки вехи через отверстие в гайке вставлен кабель.

Внутри корпусов и в отверстия стаканов вставлены патроны, закрепленные гайками. К контактам патронов с лампами припаяны провода и корпуса, они имеют по два крестообразных отверстия, через которые в ночное время при горящих лампах проникает свет. Фишка с припаянными к ней проводами кабеля длиной 1,8 – 2 м служит для подключения вехи к прибору «Луч Д726-45».

Веха может поворачиваться в отверстии кронштейна 5, при этом изменяется направление светового потока, проникающего через крестообразные отверстия в корпусах.

В резьбовое отверстие обоймы кронштейна ввинчен барашек, фиксирующий положение вехи в определенном направлении.

После построения параллельного веера веха и удлинитель с прицела снимаются.
