4.7.3. Маркировка ящиков (укупорки)

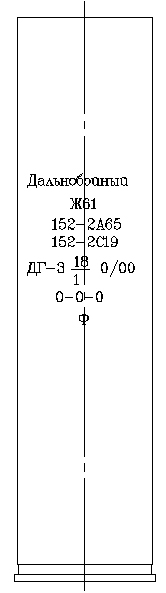

Рис. 33. Дальнобойный заряд:

ДАЛЬНОБОЙНЫЙ – наименование заряда; Ж61 – сокращенный индекс заряда в гильзе; 152-2А65, 152-2С19 – сокращенные индексы систем; 18/1 – марка пороха; 0/00 – номер партии, год изготовления пороха и шифр завода-изготовителя; 0-0-0 – номер партии зарядов, год сборки и шифр базы, производившей сборку выстрела. Ф – шифр флегматизатора.

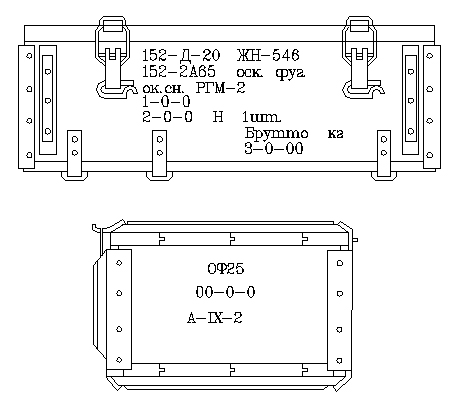

Рис. 34. Упаковочный ящик для выстрела с осколочно-фугасным снарядом:

На лицевой стороне (а): 152-Д-20, 152-2А65 – сокращенные наименованиея систем; ЖН-546 (Ж-546У, Ж61) – сокращенный индекс заряда в гильзе; оск.фуг. – наименование снаряда; РГМ-2 – марка взрывателя; 2-0-0 – месяц, год и шифр базы, приводившей снаряды в окончательно-снаряженный вид; 3-0-00 – номер партии, год и шифр базы, производившей сборку выстрела; Н – знак массы; 1 шт. – количество выстрелов; БРУТТО кг – масса ящика с выстрелом.

На правой торцевой стороне (б): ОФ25 – индекс снаряда; 00-0-0 – шифр снаряжательного завода, номер партии и год снаряжения; А-IХ-2 – шифр взрывчатого вещества

В воинскую часть выстрелы к 2А65 поступают в деревянных укупорочных ящиках (см. рис. 34), которые предназначены для хранения и перевозки артиллерийских выстрелов.

В ящик укладывается один выстрел (заряд в гильзе и снаряд). Для обеспечения плотной кладки и закрепления выстрела в каждом ящике имеется набор деревянных вкладышей. Уложенные в ящик элементы выстрела тщательно закрепляются положенной арматурой, чтобы исключить продольное перемещение элементов при транспортировании, а также поджимаются верхними вкладышами и крышкой ящика, оснащенной петлями и рычажными замками.

При вскрытии ящиков запрещается их ломать и портить уложенную в них арматуру.

Вся укупорка с уложенными в нее стреляными гильзами и с полным комплектом деревянной арматуры должна быть сохранена, так как она подлежит обязательному возврату на склады боеприпасов для повторного использования.

4.8. Применяемые выстрелы

Боевая комплектация – это полный перечень выстрелов, применяемых для стрельбы из данной артиллерийской системы.

К 152-мм гаубице 2А65 применяются следующие выстрелы раздельно-гильзового заряжания:

• выстрел ЗВОФ72 со снарядом 3ОФ45, взрывателями РГМ-2М (РГМ-2), В-90, АР-5, с дальнобойным зарядом;

• выстрел ЗВОФ58 со снарядом ЗОФ45, взрывателями РГМ-2М (РГМ-2), В-90, АР-5, с полным переменным зарядом;

• выстрел ЗВОФ73 со снарядом 3ОФ45, взрывателями РГМ-2М (РГМ-2), В-90, АР-5, с уменьшенным переменным зарядом;

• выстрел 3ВО13 со снарядом О13, взрывателем ДТМ-75, с полным переменным зарядом;

• выстрел ЗВО13 со снарядом О13, взрывателем ДТМ-75, с уменьшенным переменным зарядом;

• выстрел ЗВШ2 со снарядом 3Ш2, взрывателем ДТМ-75, с уменьшенным переменным зарядом.

• При наличии таблиц стрельбы могут применяться:

• выстрел ВОФ-546 со снарядом ОФ-540 (OФ-540Ж), взрывателями РГМ-2, РГМ-2М, В-90, АР-5, с полным переменным зарядом;

• выстрел ВОФ-546У со снарядом ОФ-540 (ОФ-540Ж), взрывателями РГМ-2 (РГМ-2М), В-90, АР-5, с уменьшенным переменным зарядом;

• выстрел 3ВОФ32 со снарядом 3ОФ25, взрывателями РГМ-2 (РГM-2M), В-90, АР-5, с уменьшенным переменным зарядом;

• выстрел ЗВОФ33 со снарядом 3ОФ25, взрывателями РГМ-2 (РГМ-2М), В-90, АР-5, с полным переменным зарядом.

Виды выстрелов к буксируемой гаубице 2А65 приведены в таблице 3.

Таблица 3

Индекс заряда в гильзе	Сокращенный индекс снаряда	Наименование снаряда	Взрыватель
ЖН-546 Ж-546У 4Ж61	ОФ25 ОФ-540 ОФ-540Ж ОФ45 ОФ45	Осколочно-фугасный снаряд Осколочно-фугасный снаряд	РГМ-2 (РГМ-2М) РГМ-2 (РГМ-2М)

Выстрелы с осколочно-фугасным снарядом со взрывателем РГМ-2 предназначены:

• для уничтожения и подавления живой силы и огневых средств противника, находящихся в окопах, траншеях, ходах сообщения и опорных пунктах, а также вне укрытий;

• для подавления и разрушения наблюдательных пунктов и оборонительных сооружений полевого типа;

• для проделывания проходов в заграждениях;

• для подавления тылов противника (железнодорожных узлов, штабов, скоплений войск).

• Эти выстрелы могут быть использованы (при отсутствии выстрелов с кумулятивными снарядами) также и для стрельбы по бронированным целям.

Выстрелы с осколочно-фугасными снарядами со взрывателями В-90 и АР-5 предназначены для стрельбы на поражение и подавление наземных целей воздушными разрывами, а также для создания воздушных реперов и для целеуказания.
