4.4. Капсюльная втулка кв-4

Капсюльная втулка предназначена для воспламенения боевого заряда посредством приведения в действие ударом бойка ударного механизма.

Капсюльная втулка КВ-4 (54-В-024) (рис. 26), состоит из корпуса 11 изготовленного из стали или латуни, имеющего внутреннюю расточку, в которой монтируются детали и снаряжение, резьбу для ввинчивания втулки в очко гильзы и пазы для ключа А52840-39.

Во внутреннюю расточку корпуса втулки вставляется капсюль-воспламенитель 1, поджимаемый втулочкой 2; наковаленка 10 с обтюрирующим конусом 9. Наковаленка имеет затравочное отверстие, которое сверху прикрыто бумажным кружком 4; на кружок насыпается пороховой заряд 3, а на него кладется пороховая петарда 5. Петарда сверху прикрыта пергаментно-марлевым 8 и латунным 7 кружками. Дульце корпуса закатывается, латунный кружок и место закатки покрываются эмалью.

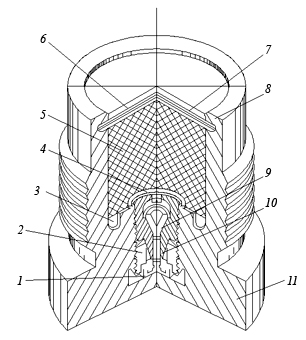

Рис. 26. Капсюльная втулка КВ-4:

1 – капсюль-воспламенитель; 2 – прижимная втулочка; 3 – пороховой заряд; 4 – бумажный кружок; 5 – пороховая петарда; 6 – слой эмали; 7 - латунный кружок; 8 – пергаментно-марлевый кружок; 9 – обтюрирующий конус; 10 – наковаленка; 11 – корпус

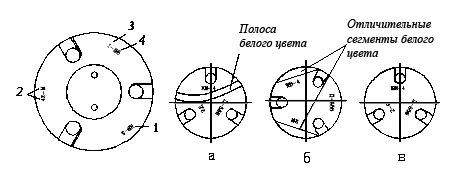

Рис. 27. Маркирование капсюльных втулок:

1 – марка капсюльной втулки; 2 – шифр завода изготовителя; 3 – номер партии; 4 – год изготовления или его шифр

а ─ реставрированная втулка; б ─ вторично реставрированная втулка; в ─ переделанная втулка; КВ-4 ─ марка втулки; 2Д, 2И, 2-О ─ номера партий и год реставрации или переделки втулок; П ─ клеймо о реставрации втулки; 558 ─ завод, производивший реставрацию или переделку втулки

Помимо новых втулок (см. рис. 26) в выстрелах могут встретиться капсюльные втулки реставрированные.

Они отличаются только знаками маркировки и клеймами . Кроме того, на реставрированных втулках (см. рис. 27) имеются следы отпечатков от выстрелов.

При подготовке боеприпасов к стрельбе следует обращать внимание на то, чтобы капсюльная втулка не выступала за плоскость гильзы, так как в противном случае возможен удар по втулке во время закрывания затвора. А это может привести к выстрелу при не полностью закрытом затворе.

При большом утопании втулки возможны осечки из-за недостаточной глубины отпечатка от бойка ударника.

Рассмотрим действие капсюльной втулки КВ-4.

При спуске ударника боек ударяет по дну капсюльной втулки и разбивает капсюль-воспламенитель.

Образовавшиеся газы, пройдя через канал в наковаленке, отбрасывают обтюрирующий конус и зажигают пороховую петарду, от которой огонь передается метательному заряду. Пороховые газы при выстреле отбрасывают обтюрирующий конус назад, и он закрывает канал наковаленки, устраняя возможность прорыва газов ко дну капсюльной втулки и пробивания его в наиболее тонкой части.

4.5. Метательный заряд

Метательным зарядом называется часть артиллерийского выстрела, состоящая из навески пороха нескольких марок и вспомогательных элементов, собранных в определенном порядке и предназначенных для сообщения снаряду требуемой начальной скорости при определенном давлении пороховых газов в канале ствола.

Для стрельбы из гаубицы 2А65 применяются полный и уменьшенный переменный заряды.

Полный заряд укладывается в гильзу и состоит из рассыпной части заряда и пучка пороховых трубок. Рассыпная часть заряда состоит из пороха ─ марки 12/7, а пучок пороховых трубок ─ марки 12/1Тр. Пороха марок 12/7 и 12/1Тр помещают в картузе, дном которого служит воспламенитель из дымного ружейного пороха с пламегасителем из пороха ВТХ-10.

Поверх заряда в картузе, помещенного в гильзу, укладывается размеднитель из свинцовой проволоки. В зарядах, комплектуемых снарядами с железокерамическими ведущими поясками, размеднитель не применяется.

Размеднитель предназначен для устранения омеднения канала ствола.

Заряд в гильзе закрывается нормальной крышкой (обтюратором) и усиленной крышкой.

Уменьшенный переменный заряд укладывается в гильзу и состоит из основного пакета 4 (рис. 28), и дополнительных равновесных пучков 5. К основному пакету пришит воспламенитель 3 из дымного ружейного пороха и пламегаситель из пороха марки ВТХ-10. В основном пакете помещен порох марки 4/1.

В каждом верхнем равновесном пучке и нижнем пучке помещен порох марки 9/7. Верхний равновесный и нижний пучки невзаимозаменяемы.

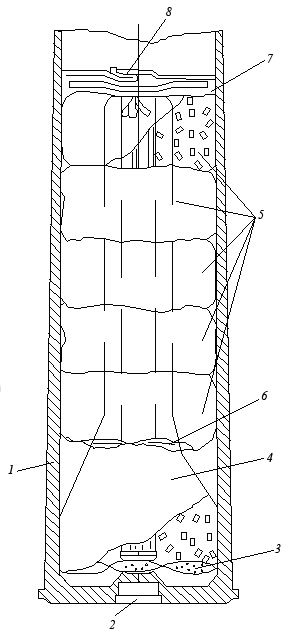

Рис. 28. Гильза с уменьшенным переменным зарядом:

1 – гильза; 2 – капсульная втулка; 3 – воспламенитель; 4 – основной пакет; 5 – дополнительные равновесные пучки; 6 – размеднитель; 7 – нормальная крышка; 8 – усиленная крышка; 54-Б-546У – полный индекс заряда; 0/0 – марка пороха; 0/00 – номер партии, год изготовления пороха, шифр завода-изготовителя; 0-0-00 – номер партии, год сборки заряда и шифр завода, собравшего пучок

На верхние равновесные пучки укладывается размеднитель 3 из свинцовой проволоки. При стрельбе уменьшенными зарядами со снарядами с железокерамическими ведущими поясками размеднитель не применяется.

Для получения уменьшенных зарядов следует вынуть усиленную и нормальную крышки, размеднитель и согласно скомандованному заряду ─ количество пучков пороха. Затем вложить в гильзу 9 размеднитель и нормальную крышку. Усиленная крышка при этом не вкладывается.
