3. Объекты и средства исследования
Для экспериментов
применяют стандартные образца, плоские
типа 1 или 2 (рис. 1) из
различных материалов в соответствии с
табл. 1 и 2. Для плоских
образцов должно выполняться требование
стандартов:
.
Изготавливают образцы комплектами,
например
,
вырезая каждый комплект из одного листа
в одном направлении по отношению к
направлению прокатки. Образцы маркируют
на участках для захвата (головках).
На образцы наносят царапаньем метки
по концам l0 и по
всей длине l0 с шагом
5 мм. Испытание проводится на
универсальной испытательной машине с
записью диаграммы сила – путь (
).
а) б)

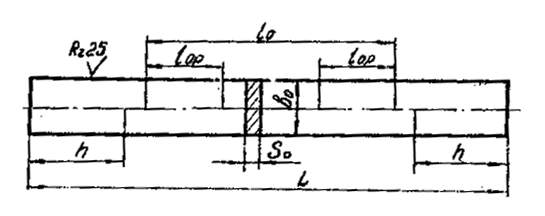

Рис. 1
Таблица 1
№ обр. |
S0 |
b0 |
l0 |
i |
l |
h |
r |
b |
L |
ГОСТ |
1д 1с 1к 2д 2с 2к |
1,0 1,0 1,0 2,0 2,0 2,0 |
12,5 12,5 10,0 20,0 20,0 10,0 |
90 50 20 160 80 30 |
25 4 5 25 4 5 |
110 70 40 180 100 40 |
40 40 40 40 40 40 |
30 30 30 30 30 30 |
20 20 20 30 30 20 |
230 120 160 300 220 160 |
11701-84 |
3д 3к |
3,0 3,0 |
20,0 20,0 |
90 45 |
10 5 |
105 60 |
40 40 |
30 30 |
30 30 |
220 180 |
1497-84 |
Здесь индексы д, с и к – длинный, средней длины короткий образец соответственно.
Таблица 2
№ обр. |
S0 |
b0 |
l0 |
i |
h |
L |
ГОСТ |
1д 1с 1к 2д 2с 2к |
1,0 1,0 1,0 2,0 2,0 2,0 |
12,5 12,5 10,0 20,0 20,0 10,0 |
90 50 20 160 80 30 |
25 4 5 25 4 5 |
45 45 45 45 45 45 |
200 160 130 270 190 130 |
11701-84 |
3д 3к |
3,0 3,0 |
20,0 20,0 |
90 45 |
10 5 |
40 40 |
185 140 |
1497-84 |
Для измерения образцов используются стандартные микрометр и штангенциркуль.
4. Подготовка и порядок проведения эксперемента
4.1.
Ширину и расчетную длину до испытания
измеряют штангенциркулем с точностью
до 0,1 мм. Толщину образца
измеряют резьбовым микрометром с
точностью до 0,01 мм.
Результат измерения (средние арифметические
из 3 измерений) заносят в
протокол (табл. 3), выделяют
(по минимальным значениям) и округляют
у образцов №1 до
0,05, у остальных - до
0,1.
4.2. Образец зажимают в захватах машины и производят растяжение с записью диаграмм. Одновременно записывают в протокол Pmax по силоизмерителю.
