5.2 Выбор мощности и числа трансформаторов гпп. Дисконтированные издержки на гпп
Выбор производится на основании расчета пункта 2. По полученной расчетной мощности трансформатора Sрт = 10720,878 кВт выбираются 2 трансформатора ТМН-10000/35 или ТДН-10000/110, в зависимости от напряжения питающих линий. Данные трансформаторы обеспечивают предприятие необходимой мощностью в послеаварийном режиме (при отключении одного трансформатора) и проходят по перегрузочной способности
1,4·Sном > Sр.пр.,
где Sном – номинальная мощность трансформатора, Sр.пр. – расчетная мощность предприятия, с учетом отключения части потребителей III категории.
Дисконтированные издержки на ГПП выполняется аналогично пункту 5.1.
Данные, необходимые для расчета принимаются по [3] и [4]. Результаты расчета приведены в таблице 5.2.
Таблица 5.2 – Расчет дисконтированных издержек на ГПП
Тип ГПП |
Sр.т. |
ΔРхх |
ΔРкз |
КГПП |
ΔW |
Сп |
Са |
Сор |
ДИ |
кВА |
кВт |
кВт |
тыс. руб. |
МВт·ч/ год |
тыс.руб./ год |
тыс.руб./ год |
тыс.руб./год |
тыс.руб. |
|
ГПП-35-2х10000 (ТМН-10000/35) |
10720,878 |
14,5 |
65 |
21980 |
377,569 |
615,437 |
1274,840 |
1318,800 |
34864,269 |
ГПП-110-2х10000 (ТДН-10000/110) |
14 |
58 |
22400 |
291,987 |
338,705 |
1299,200 |
1344,000 |
35530,465 |
Расчет суммарных дисконтированных издержек по вариантам внешнего электроснабжения приведен в таблице 5.3.
Минимум дисконтированных издержек на схему внешнего электроснабжения, как видно из таблицы 5.3, обеспечивается при питании предприятия на напряжении 35 кВ, по двум ЛЭП на стальных опорах с проводом АС-95.
Схема ГПП представлена на рисунке 5.1.
Таблица 5.3 – Суммарные дисконтированные издержки внешнего
электроснабжения
U, кВ |
ДИвыкл, тыс.руб |
ДИгпп, тыс.руб |
F, мм2 |
ДИлэп, тыс.руб |
ДИΣ, тыс.руб |
|
110 |
1453,830 |
35530,465 |
70 |
Стальные опоры ЛЭП |
26324,620 |
63308,915 |
95 |
26068,060 |
63052,355 |
||||
120 |
26809,387 |
63793,682 |
||||
35 |
327,010 |
34864,269 |
50 |
Стальные опоры ЛЭП |
28867,806 |
64059,085 |
70 |
27647,572 |
62838,851 |
||||
95 |
25796,968 |
60988,247 |
||||

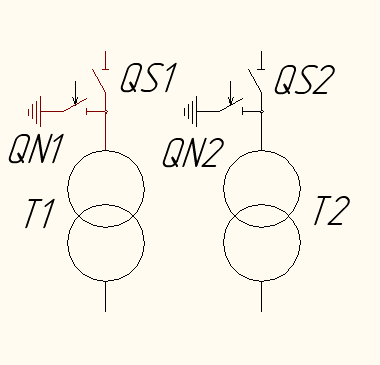

Рисунок 5.1 – Схема ГПП два блока с разъединителями и короткозамыкателями со стороны линии высшего напряжения
6 Определение дисконтированных издержек на схему внутреннего электроснабжения
6.1 Определение дисконтированных издержек на кабельные линии
Определение затрат произведено на примере кабельной линии ГПП-КТП2 1 варианта. Расчет дисконтированных издержек на кабельные линии аналогичен расчету в пункте 5.1.
Капитальные вложения в линию по формуле (5.10), тыс. руб.
.
Потери мощности в линии по формуле (5.5), Вт:
.
Потери электроэнергии по формуле (5.6), МВт·ч/год:
.
Стоимость электроэнергии по формуле (5.8), руб/кВт·ч
.
Стоимость потерь электроэнергии по формуле (5.9), тыс. руб./год
.
Стоимость амортизационных отчислений по формуле (5.11), тыс. руб./год
.
Отчисления на обслуживание и ремонт по формуле (5.12), тыс. руб./год
.
Расход алюминия по формуле (5.13), кг
.
Остальные расчеты выполнены аналогично, результаты сведены в таблицы 6.1 и 6.2.
Дисконтированные издержки ДИ по формуле(5.14), тыс.руб, на кабельные линии:
;
.
