4.2 Разработка схем электроснабжения цеховых трансформаторных подстанций
Питание цеховых КТП осуществлено по схемам блока линия-трансформатор с глухим присоединением линии к трансформатору и по магистральным.
4.3 Выбор сечений кабельных линий
Выбор сечений производится по экономической плотности тока. Выбор сечения кабельной линии ГПП-КТП2 для первого варианта 10 кВ:
Сечение кабеля, мм2:
,
(4.5)
где Iр – расчетная нагрузка на один кабель в нормальном режиме, А:
,
(4.6)
где Sр – суммарная мощность трансформаторов, подключаемых к линии или расчетная мощность распределительного или силового пунктов, кВА;
n – число кабелей;
Uн – номинальное напряжение, кВ;
jэк = 1,4 А/мм2 – экономическая плотность тока по данным [4, таблица 6.31] для кабелей с бумажной изоляцией с алюминиевыми жилами для европейской части страны;
.
.
Выбирается кабель ААБ-3x35.
Допустимый ток для кабеля, А:
,
(4.7)
где Iтаб – табличный длительно допустимый ток для кабеля по [4, таблица 6.56], А;
К1 – поправочный коэффициент на температуру воздуха или земли. Принимается по данным [4, таблица 6.64] для земли с температурой +15 градусов;
К2 – поправочный коэффициент на количество работающих кабелей, проложенных рядом, по [4, таблица 6.63];
К3 – поправочный коэффициент на удельное сопротивление земли, принимается равным 1.
.

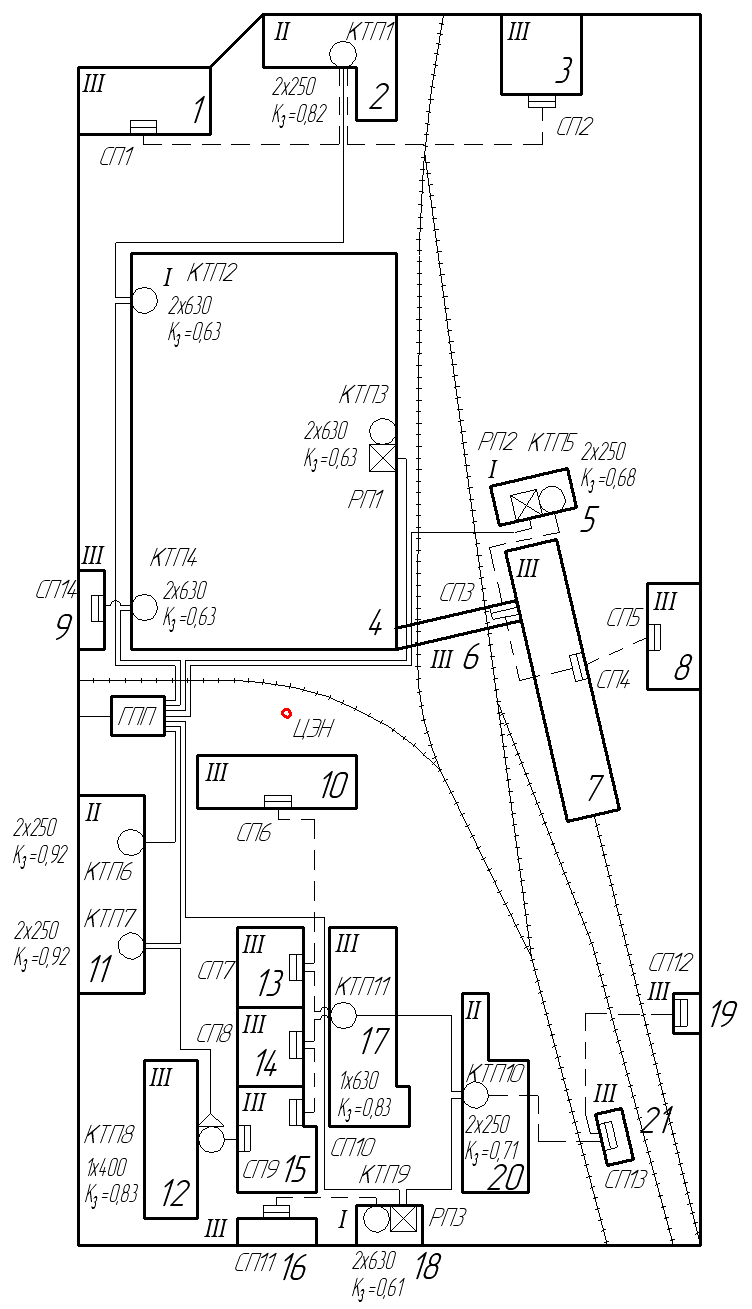

Рисунок 4.1 – 1 вариант электроснабжения предприятия
Рисунок 4.2 – 2 вариант схемы электроснабжения предприятия
Условие допустимого нагрева кабеля в нормальном режиме выполняется:
Iдоп > Iр ,
103,500 > 48,387.
Нагрузка на кабель в послеаварийном режиме, А:
для линий,
идущих к КТП:
;
для линий,
идущих к РП и СП:
.
.
Допустимая нагрузка определяется по [4], исходя из загрузки кабеля в нормальном режиме.
Для кабельной линии ГПП-КТП2 условие допустимой перегрузки в послеаварийном режиме выполняется:
>
;
1,200· 103,500 > 96,775;
124,200> 96,775.
Потеря напряжения, %
, (4.8)
где
–длина
кабельной линии, м;
–
длина кабеля, на котором напряжение
падает на 1%, по данным [9, таблица 4.14];
,
данное значение потери напряжения не должно превышать 5 % и нужно для дальнейшего анализа потери напряжения.
Выбор кабельных линий сведен в таблицы 4.3 – 4.4.
5 Внешнее электроснабжение
Внешнее электроснабжение выполняется преимущественно воздушными линиями электропередачи по схеме с ГПП, либо по схеме с ПГВ. Питающие линии выполняются одноцепными, для обеспечения надежного питания потребителей I и II категорий.
5.1 Выбор питающих воздушных линий и определение дисконтированных издержек
Напряжение питающих линий, кВ:
,
(5.1)
где Рр.в. – активная мощность, МВт, определённая в пункте 2, как активная мощность для расчета сечения питающих линий;
-
длина ЛЭП ВН, км
,
где
- длина ЛЭП от подстанции до границы
завода, км;
- длина ЛЭП от границы завода до ГПП, км;
;
.
Рассматриваются 2 варианта напряжения питающих линий: 110 кВ и 35 кВ.
Расчетный ток линии, А:
,
(5.2)
где n – число питающих линий;
Sр.в. – полная мощность ввода по пункту 2, кВА.
;
.
Экономическое сечение провода, мм2:
,
(5.3)
где jэ = 1,1 – по данным [4, таблица 6.31] для голых алюминиевых проводов для европейской части страны;
;
.
Для сравнения выбираются провода: АС-70, АС-95, АС-120 для напряжения 110 кВ и АС-50, АС-70, АС-95 для напряжения 35 кВ.
Пример расчета для провода АС-70 для напряжения 110 кВ.
Параметры провода: Iдоп = 265 А, r0 = 0,46 Ом/км, х0 = 0,444 Ом/км, g0 = 0,275 т/км.
Провод проходит по условию допустимого нагрева в нормальном режиме, А
Iдоп > Iр ,
265 > 28,135.
Провод проходит по условию допустимого нагрева в послеаварийном режиме, А:
Iдоп > 2Iр ,
265 > 2 · 28,135 = 56,270.
Провод проходит по допустимой потере напряжения 5% (по ГОСТ 1310997), %
< Uдоп ,
(5.4)
< 5%.
Потери мощности в линии, кВт
,
(5.5)
где r0 – активное сопротивление 1 км линии, Ом/км;
.
Потери электроэнергии за год, МВт·ч:
,
(5.6)
где
– число часов максимальных потерь, час
,
(5.7)
где ТМ = 4400 – число часов максимума нагрузки предприятия по данным [4, таблица 6.30].
;
.
Стоимость электроэнергии, руб/кВт·ч
,
(5.8)
где А = 199 руб/кВт – ставка за заявленный максимум в месяц для напряжения 110 кВ;
В = 0,62 руб/кВт·ч – ставка за 1 кВт·ч потребленной активной мощности для напряжения 110 кВ.
.
Стоимость потерь электроэнергии, тыс. руб./год
,
(5.9)
.
Капитальные затраты на линию, тыс. руб.
,
(5.10)
где СЛ – стоимость 1 км линии, II район по гололеду по [2, рисунок 2.5.1], по [4, таблицы 6.100 и 6.101].
.
Стоимость амортизационных отчислений, тыс. руб./год:
,
(5.11)
где на – норматив на амортизационные отчисления, по данным [4, таблица 6.32];
.
Отчисления на обслуживание и ремонт, тыс.руб./год:
,
(5.12)
где αор – норма отчислений на обслуживание и ремонт, по данным [4, таблица 6.32];
Расход цветного металла на ВЛ, кг:
,
(5.13)
где
- удельный вес по [3, таблица 7.33], кг/км ;
- количество параллельных цепей;
.
Дисконтированные издержки для каждого варианта ЛЭП определяются по формуле, тыс. руб
,
(5.14)
где К – суммарные капитальные вложения, тыс.руб;
Тр – расчетный период, 8 лет;
Сп – стоимость потерь энергии, тыс.руб/год;
Сор – отчисления на обслуживание и ремонт, тыс.руб/год;
i – норма дисконта, 0,12-0,15;
.
Расчет для других сечений аналогичен, результаты приведены в таблице 5.1.
В технико-экономическом расчете схемы внешнего электроснабжения необходимо учесть выключатели в начале питающих линий, тыс. руб.:
Для 2хМКП-110: Квыкл110 = 2 · 560 = 1120.
Для 2хМКП-35: Квыкл35 = 2 · 126 = 252.
Стоимость амортизационных отчислений по (6.11), тыс. руб./год:
;
.
Стоимость отчислений на обслуживание и ремонт (αор=0,06 [4, таблица 6.32]), тыс. руб./год:
Дисконтированные издержки на выключатели по (5.14), тыс. руб:
