1.3.2. Розрахунок і побудова висотної характеристики
Розрахунок і побудову висотної
характеристики виконуємо при номінальному
значенні тиску в камері згоряння.
Задаємося рядом значень тиску навколишнього
середовища рні у діапазоні
від 0 до 105 Па.
Визначимо граничне значення тиску
,
при якому стрибок ущільнення “сідає”
на зріз сопла
При
›
197001,4 Па на графіку характеристики
з’явиться стрибкова зона.
1. Визначаємо для кожного заданого
значення
і номінального значення
значення тяги та питомого імпульсу:
,
;
Результати розрахунків наведені в табл.1.5.
Таблиця 1.5
Значення РЗ та
рн, Па |
РЗ, кН |
, м/с |
0 |
2022,87 |
3362 |
20000 |
1988,29 |
3305 |
40000 |
1953,72 |
3247 |
60000 |
1919,14 |
3190 |
80000 |
1884,57 |
3132 |
100000 |
1850 |
3075 |

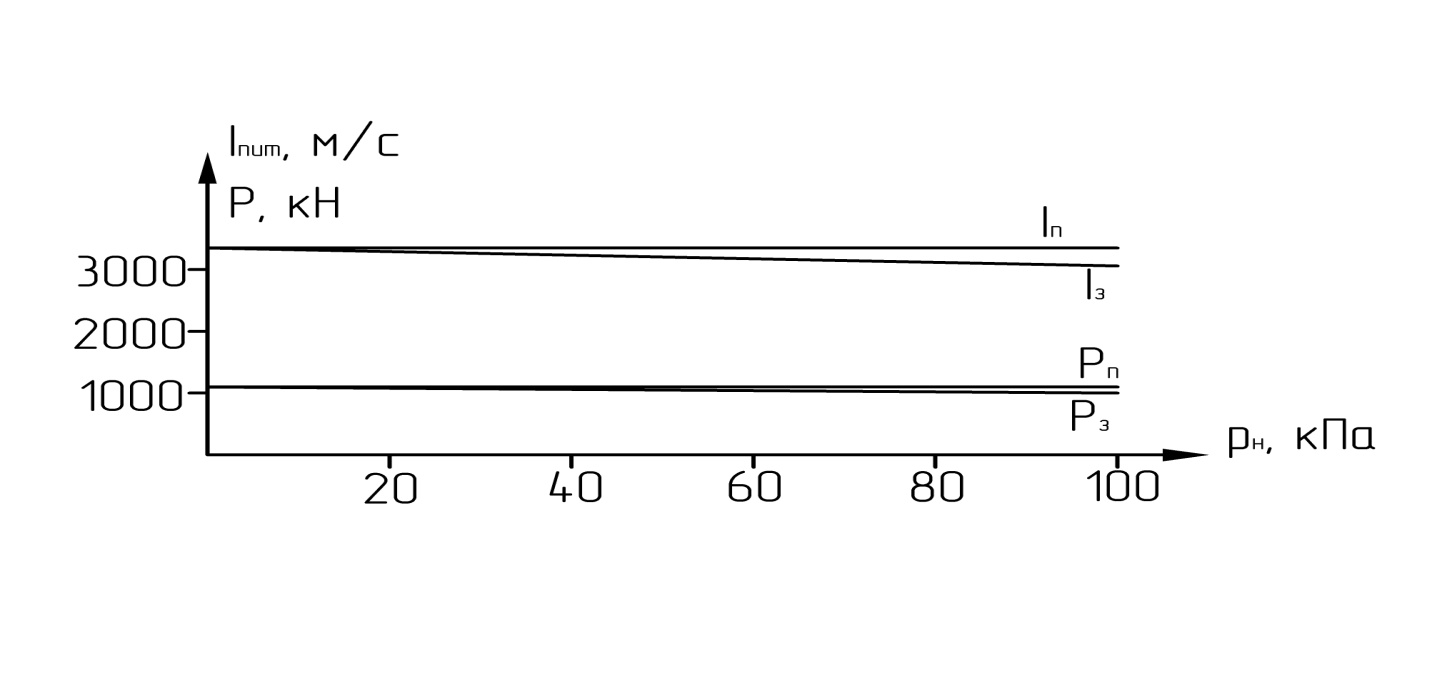

За даними таблиці 1.5 будуємо висотну характеристику (рис. 1.4).
Рис. 1.4. Висотна характеристика
Список використаної літератури
1. Горбенко Г.А. Основи теорії та розрахунку рідинних ракетних двигунів: Навч.посіб.-Д.: РВВ ДНУ, 2001.- 68 с.
2. Добровольский М.В. Жидкостные ракетные двигатели.М.: Машиностроение, 1968.395 с.
3. Махин В.А. Жидкостные ракетные двигатели.М.: Дом техники, 1961. 598 с.
4. Мисюра В.И., Морозов Ю.Д. Характеристики сопл Лаваля: Учеб. пособ. Д: ДГУ, 1989.68 с.
5. Основы теории и расчета жидкостных ракетных двигателей: В 2 кн. Учеб. для авиац. спец. вузов /А.П. Васильев, В.М. Кудрявцев, А.В. Кузнецов и др.; Под ред. В.М. Кудрявцева. М.: Высш. шк., 1993. – 368 с.
6. Серебрянский В.Н. Газодинамическое профилирование камеры ЖРД с применением ЭВМ: Учеб. пособ.Д: ДГУ, 1992.36 с.
7. Тепловой расчет двигателя: Метод. пособ. Д.: ДГУ, 1980.–48 с.
8. Термодинамические и теплофизические свойства продуктов сгорания: Справ. /Под ред. В.П. Глушко.М.: Машиностроение, 1971.506 с.
