3. Управление колесным трактором т-150 к.(категория d)
3.1. Органы управления и контрольные приборы трактора т-150к
Все органы управления трактором, контрольно-измерительные приборы, сигнализация и коммутационная аппаратура размещенные в кабине трактора Т-150 К показаны на рисунке 3.1.

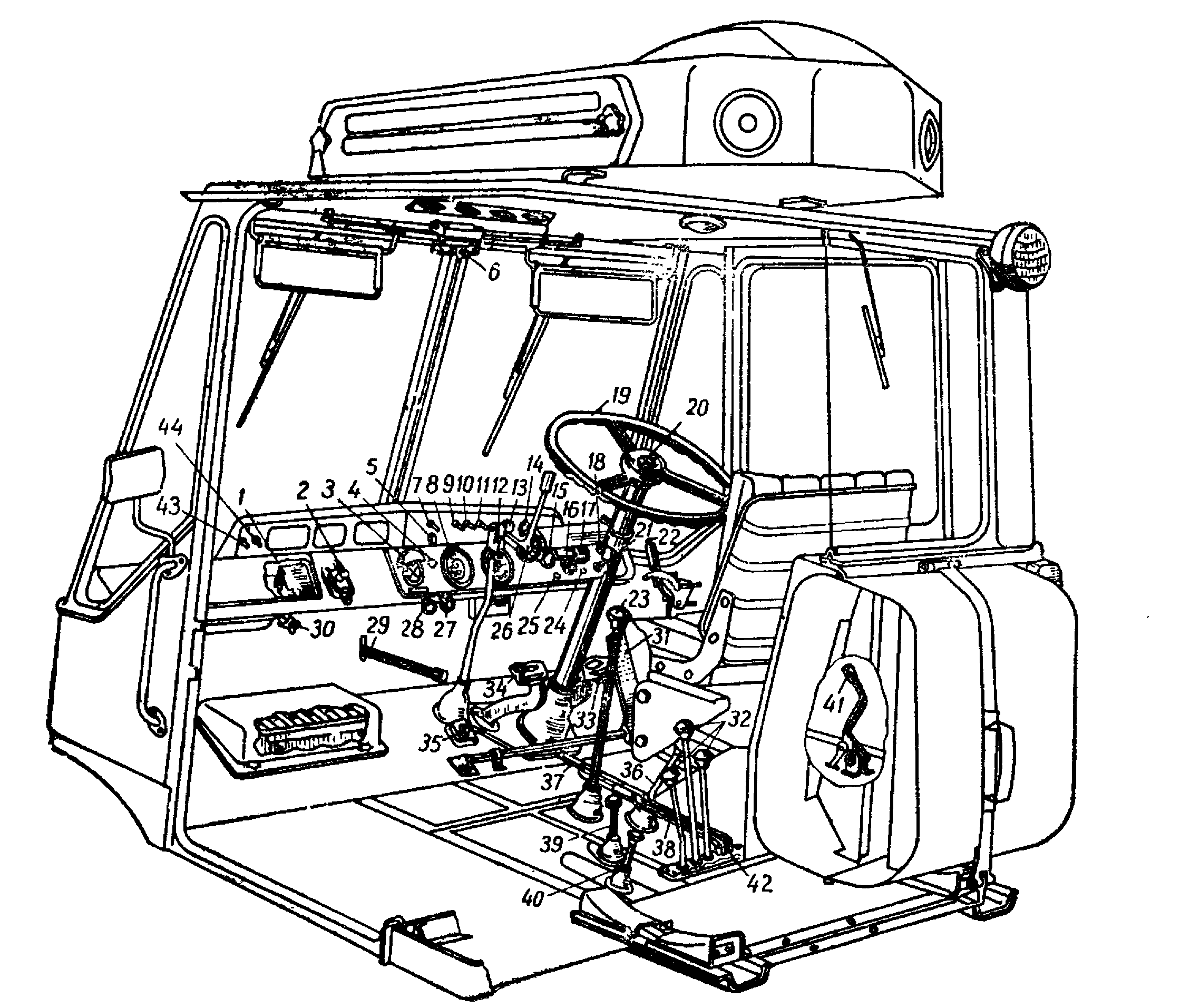

Рис. 3.1.Органы управления и контрольные приборы трактора Т-150 К.
1- блок предохранителей. Установлен под крышкой вещевого ящика;
2- включатель «массы». Имеет две кнопки. При нажатии на центральную кнопку «минус» аккумуляторной батареи подключается на «массу»;
При нажатии на нижнюю кнопку отключается;
3- указатель давления масла в гидравлической системе коробки передач. Действует во время работы дизеля. Диапазон шкалы 0-16 кг/см2. Нормальное показание 9,5-10,5 кг/см2;
4- контрольная лампа аварийного давления воздуха в пневмосистеме. Загорается красным цветом при понижении давления до 4,5-5,5 кг/см2;
5- контрольная лампа указателей поворота. При включении указателей загорается зеленым цветом;
6- головка крана управлением стеклоочистителя. Стеклоочиститель включается поворотом головки крана против часовой стрелки. Вращением головки регулируют скорость стеклоочистителя;
7- переключатель указателей поворота. После окончания поворота необходимо перевести рукоятку переключателя в нейтральное положение;
8- манометр двухстрелочный для контроля давления воздуха в пневмосистеме. Прибор имеет две шкалы, стрелка верхней шкалы показывает давление в воздушных баллонах, нижней в тормозных камерах;
9- переключатель вентиляторов. При переводе рукоятки вниз включается обдувающий вентилятор, вверх - включается вентилятор-пылеотделитель;
10 и 11- включатели плафона кабины и задних фар;
12- тахоспидометр. Показывает скорость трактора (в км/ч) на четырех концентрических шкалах, размещенных в верхней части прибора, в соответсвии с включенной передачей 3 диапазона и частоту вращения коленчатого вала дизеля в минуту на шкале, размещенной в нижней части прибора. Установленный на приборе счетчик отсчитывает моточасы работы дизеля;
13- включатель стартера. Для включения стартера повернуть ключ по часовой стрелке до упора;
14- кнопка выключения пускового двигателя. При нажатии на кнопку зажигание выключается;
15- указатель давления масла в системе смазки дизеля. Действует во время работы дизеля. Диапазон шкалы 0-6 кг/см2. Нормальное показание 3-5 кг/см2;
16- амперметр. Контролирует зарядно - разрядный режим аккумуляторной батареи;
17- указатель температуры охлаждающей жидкости. При включении включателя «массы» показывает температуру жидкости в системе охлаждения дизеля. Нормальное показание 80-1000C;
18- рукоятка центрального переключателя света. Переключатель может быть поставлен в одно из трех фиксированных положений: 0-рукоятка вдвинута до отказа, освещение выключено; I-рукоятка наполовину вытянута, включены габаритные огни; II- рукоятка полностью вытянута, включены габаритные фонари и дальний или ближний свет передних фар - зависимости от положения ножного переключателя света;
19- рулевое колесо;
20- кнопка звукового сигнала;
21- кнопка включателя для контроля исправности ламп фонарей аварийной сигнализации в системах смазки и охлаждения дизеля;
22- рычаг ручного управления топливным насосом дизеля. При перемещении рычага на себя подача топлива увеличивается. Крайнее переднее положение рычага соответствует прекращению подачи топлива;
23- рычаг переключения диапазонов коробки передач. Он служит для включения 1, 2 и 3 диапазонов передач и заднего хода. Рычагом включают выбранный диапазон при выжатой муфте сцепления. Положения рукоятки переключения диапазонов показаны на рисунке 3.2.
|
|

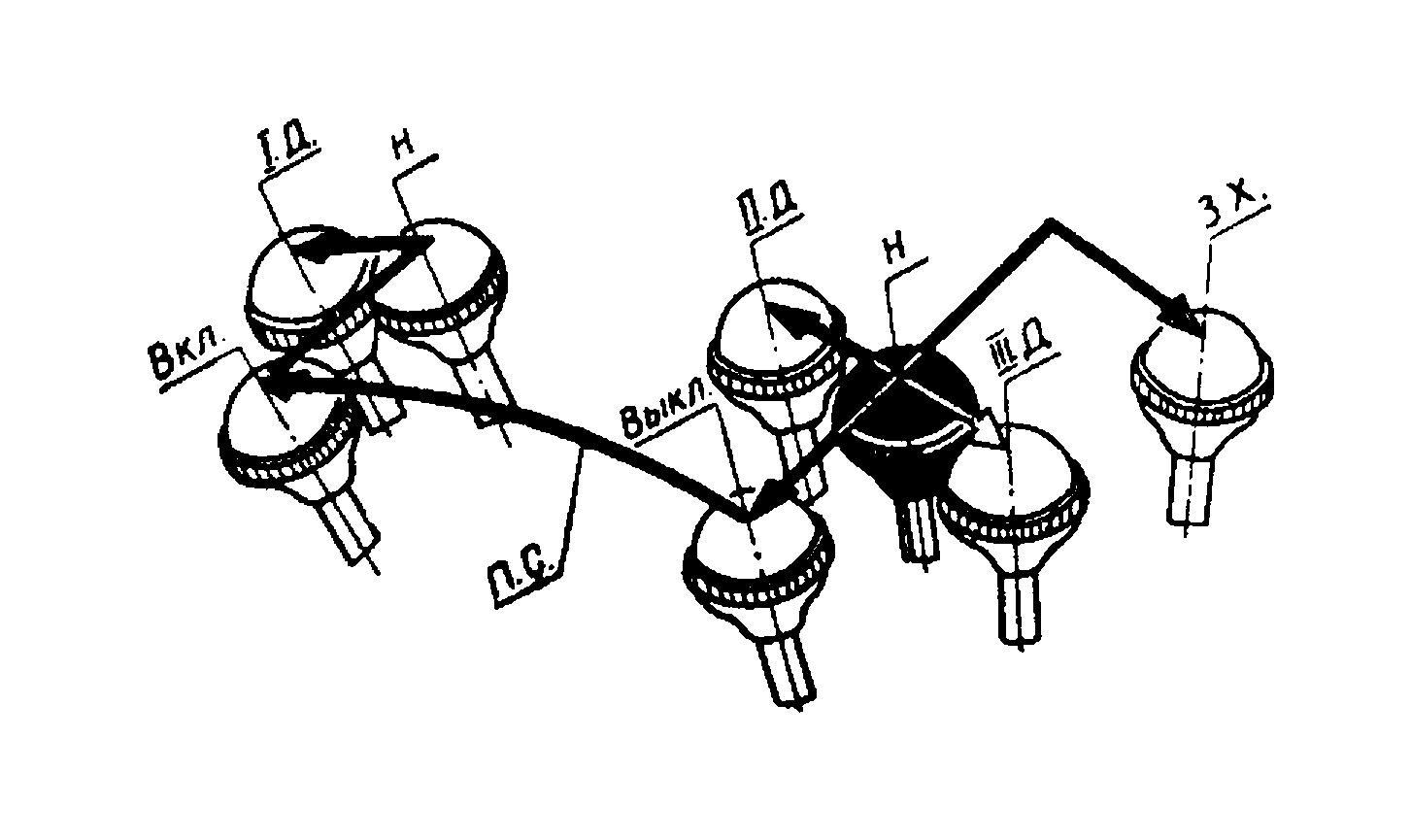

Рис. 3.2. Схема положения рукоятки рычага переключения диапазонов КП
|

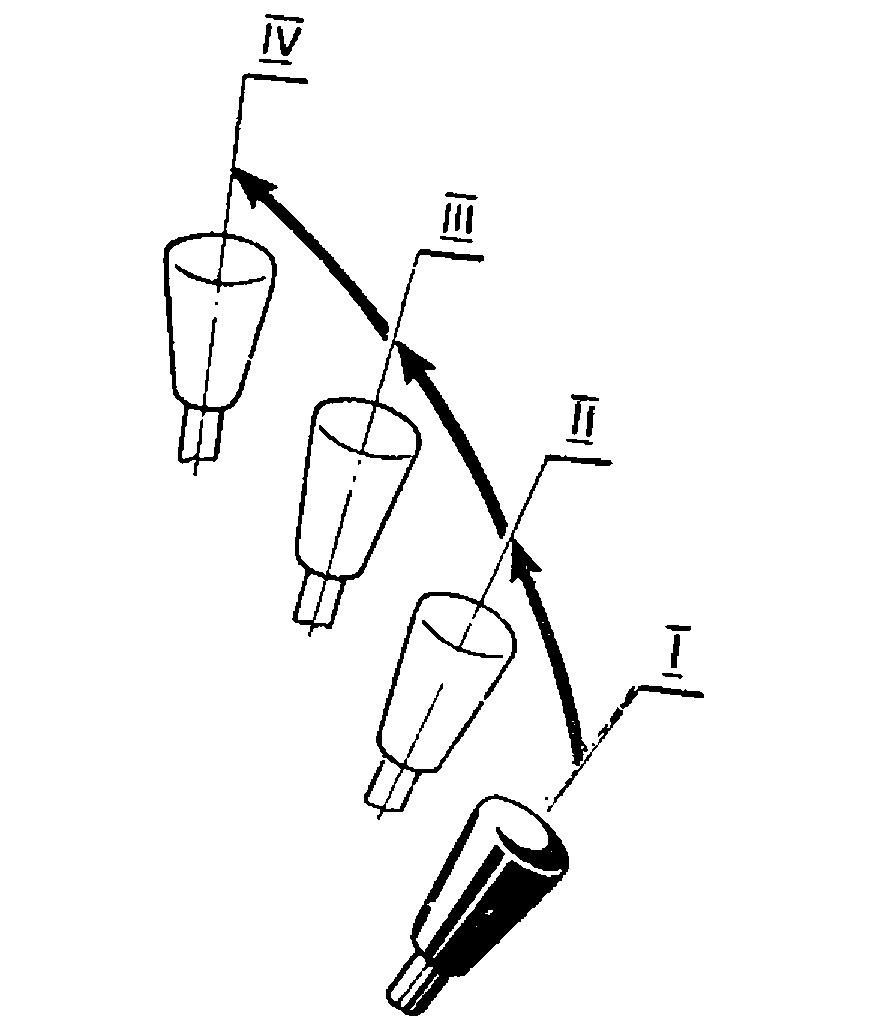

Рис. 3.3. Схема положений рычага переключения передач КП.
|
24- контрольная лампа аварийной температуры охлаждающей жидкости. Загорается красным цветом при температуре жидкости в системе охлаждения 98-104 0 С;
25- контрольная лампа аварийного давления в системе смазки дизеля. Загорается красным цветом при понижении давления масла до 1,9-1,3 кг/см2;
26- рычаг переключения передач. Расположен на кронштейне рулевой колонки и связан тягой с рычагом распределителя гидросистемы коробки передач. Он имеет четыре фиксированных положения (рисунок 3.3.), которые соответствуют четырем передачам коробки передач. На кронштейне рычага установлен указатель включенной передачи;
27- цепочка управления шторкой радиатора дизеля. Цепочка может быть зафиксирована в любом положении в пазах направляющей втулки;
28- цепочка управления воздушной заслонкой карбюратора пускового двигателя;
29- рычаг включения приводной шестерни и муфты сцепления пускового двигателя. При перемещении рычага вверх (положение 1) (рис. 3.1.) включается приводная шестерня, при перемещении вниз (положение 2) замыкается муфта редуктора. В нейтральном положении (Н) муфта редуктора всегда выключена, а приводная шестерня либо включена, либо выключена;
30- рукоятка управления краником бензоотстойника пускового двигателя. При повороте против часовой стрелки краник открывается;
31- педаль управления топливным насосом дизеля. Сблокирована с рычагом 22 управления топливным насосом;
32- рычаги управления распределителем гидравлической системой заднего навесного устройства;
33- педаль управления тормозным краном;
34- педаль управления муфтой сцепления. Педаль сблокирована с механизмом блокировки переключения передач, что не позволяет переключать скорости при включенной муфте сцепления;
35- ножной переключатель света. Предназначен для переключения передних фар с дальнего света на ближний, или наоборот;
36- рычаг включения привода переднего моста. При перемещении рычага вперед включается передний мост;
37- рычаг центрального (стояночного) тормоза;
38- рычаг управления гидроподжимной муфтой редуктора ВОМ;
39- рычаг включения редуктора ВОМ, а также привода насосов гидравлической системы коробки передач и рулевого управления от колес трактора;
40- рычаг включения привода насоса гидравлической системы, заднего навесного устройства. При перемещении рычага вперед насос включается;
41- рычаг торможения прицепа;
42- рычаг управления автосцепкой;
43- включатель вентилятора воздухоохладителя-отопителя;
44- включатель водяного насоса воздухоохладителя-отопителя.
