Шарнирно-рычажные механизмы

Ш арнирно-рычажные механизмы рекомендуются для повышения усилия двигателя от 3 до 7 раз. Большой выигрыш в силе они обеспечивают при малых потерях на трение. Так же, как рычаж­ные, они не обладают самотормозящим свойством.

Эти механизмы незаменимы в тех случаях, когда требуется не только повысить усилие, но и далеко отвести зажимные ку­лачки.

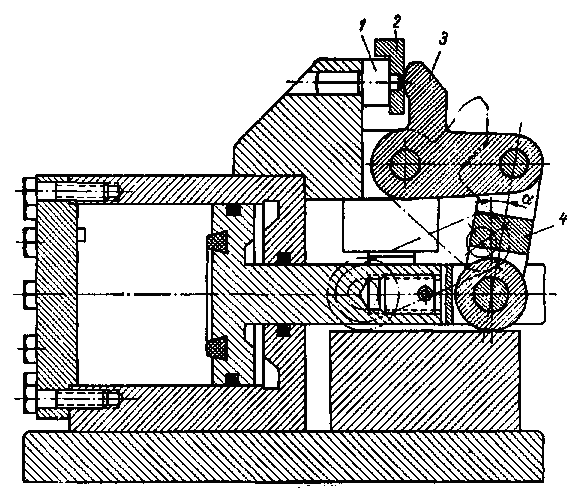

На рисунке показано фрезерное приспособление с однорычажным шарнирным механизмом.

Рис. 15

Обрабатываемая деталь 2 устанав­ливается своим отверстием на посадочный палец 1. Зажим ее осуществляется Г-образным рычагом 3, работающим в паре с шар­нирным звеном 4.

При обратном ходе поршня шток тянет за собой звено 4, которое откидывает рычаг 3, чем обеспечивает удобное положение для снятия и установки детали.

Недостатком шарнирных механизмов является то обстоятель­ство, что сила зажима у них непостоянна и резко меняется в за­висимости от величины угла α наклона рычагов.

Для надежной работы механизма необходимо выполнить сле­дующие условия: при закреплении полномерной детали угол α должен быть порядка 10°, а при зажиме детали с наименьшим размером - не менее 5°.

Малый запас рабочего хода зажимных звеньев позволяет при­менять этот механизм только для закрепления, деталей с обрабо­танными поверхностями, разномерность по зажимному размеру которых не превышает 1 - 2 мм [3].

Цанговые патроны

Для крепления заготовок из калиброванного пруткового материала в условиях крупносерийного и массового производства широко применяются цанговые патроны.

К револьверным станкам и автоматам эти патроны в большинстве случаев поставляются заводами-изготовителями вместе со станком.

С применением в цехах пневматики цанговые патроны нашли не меньшее применение и на токарных станках, а так как каждое предприятие создавало свои конструкции, то за короткое время появилось большое количество патронов этого типа [3].

При выборе цанговых патронов для оснащения токарных стан­ков необходимо учитывать, что и в условиях крупносерийного производства данный вид оборудования довольно часто перена­лаживается. Принимая во внимание это обстоятельство, следует для токарных «работ предпочесть патроны, которые могут быть быстро установлены и сняты и легко перестроены с одного размера на другой.

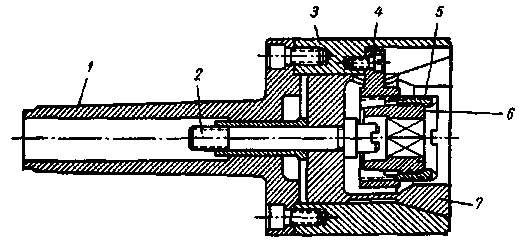

Рис. 16

На рис. 32 показан цанговый патрон. Он удобен тем, что устанавливается на шпин­деле с помощью конусного хвостовика 1 и присоединяется к тяге пневматического цилиндра стержнем 2. Точно такое же присоеди­нение имеют и разжимные токарные оправки, что облегчает пере­наладку станка.

Корпус патрона 3 расточен под сменную цангу 7 и имеет опор­ные площадки для крестовины 4 регулируемого упора.

Упор состоит из крестовины 4, имеющей три лапки (по числу прорезей в цанге), резьбовой втулки 5 и конусной пробки 6. Упор настраивается на требуемый размер ввертыванием втулки 5, положение которой стопорится путем завинчивания конусной пробки 6. В отдельных случаях вместо регулируемого упора могут быть применены специальные упоры, поддерживающие конец детали и дающие ей направление.

Сменные цанги выполняются с посадочным отверстием под размер обрабатываемой заготовки, а для деталей с небольшими размерами цанги имеют сменные вкладыши.
