2.2. Измерение сопротивления защитного заземления

Сопротивление заземления проверяют приборами - измерителями типа М-416 и др., а при их отсутствии - с помощью вольтметра и амперметра.

Для измерения сопротивления защитного заземления в лабораторной ра­боте используется прибор М-416 и др., а при их отсутствии с помощью вольт­метра и амперметра. Прибор выполнен в корпусе. На лицевой панели расположены: ручка переключателя пределов измерения (можно измерить сопротивле­ние заземления от 0,1 до 1000 Ом в диапазонах: 0,1...10; 0,5...50; 2...200; 10... 1000), рукоятки реохорда, кнопка включения и четыре зажима для присое­динения проводов, обозначенных цифрами 1, 2, 3 и 4.

Принцип действия прибора M4I6 основан на компенсационном методе с применением вспомогательного заземлителя и потенциального электрода (зонда) R,. Сущность компенсационного метода заключается в уравновешива­нии напряжений, падающих на сопротивлении заземляющего устройства R_x и калиброванном сопротивления R (рис. 2.3). Калибровочный резистор R под­ключен к трансформатору Т_р с коэффициентом трансформации, равным 1. При этом ток в цепи калибровочного сопротивления 1₂ равен току 1ь протекающему через измеряемое заземление R_x. При измерении, передвигая подвижный кон­такт К , добиваются нулевого показания индикатора, что соответствует I1 • R₁= I2 • r2 Так как 11 = 1₂, то R_x= r2, что позволяет непосредственно определить из­меряемое сопротивление заземлителя в Омах.

Прибор состоит из трех основных узлов: источника постоянного тока, преобразователя постоянного тока в переменный (для исключения погрешно­стей измерения, обусловленных электролизом фунтовых вод в почве) и изме­рительного устройства (состоит из трансформатора, реохорда, переключателя и индикатора).

Порядок измерения с прибором M-4I6 следующий.

1. Проверить работоспособность прибора. Для этого установить переклю­чатель в положение "Контроль 5ti" , нажать кнопку включения и вращением ручки "Реохорд" установить стрелку индикатора на "ноль".

2. Собрать схему для измерения R_x (см. рис. 2.4). В соответствии со схе­мой зажимы 1 и 2 соединяют R„ зажим 3-е R₃, а зажим 4-е R_Bcn (при такой схе­ме исключается погрешность из-за сопротивления соединительных проводов и контактов).

3. Установить переключатель пределов измерения в положение "XI."

4. Нажать кнопку включения и, вращая ручку "Реохорд", добиться мак­симального приближения стрелки индикатора к нулю.

5. Результат измерения, равный показанию шкалы реохорда, занести в табл. 2.2.

Если измеряемое сопротивление окажется выше 10 Ом, то переключатель пределов измерения устанавливают последовательно в положение х5, х20 или х100, выполняют пункт 4; результат измерения в этом случае равен произведе­нию показания шкалы реохорда на соответствующий множитель.

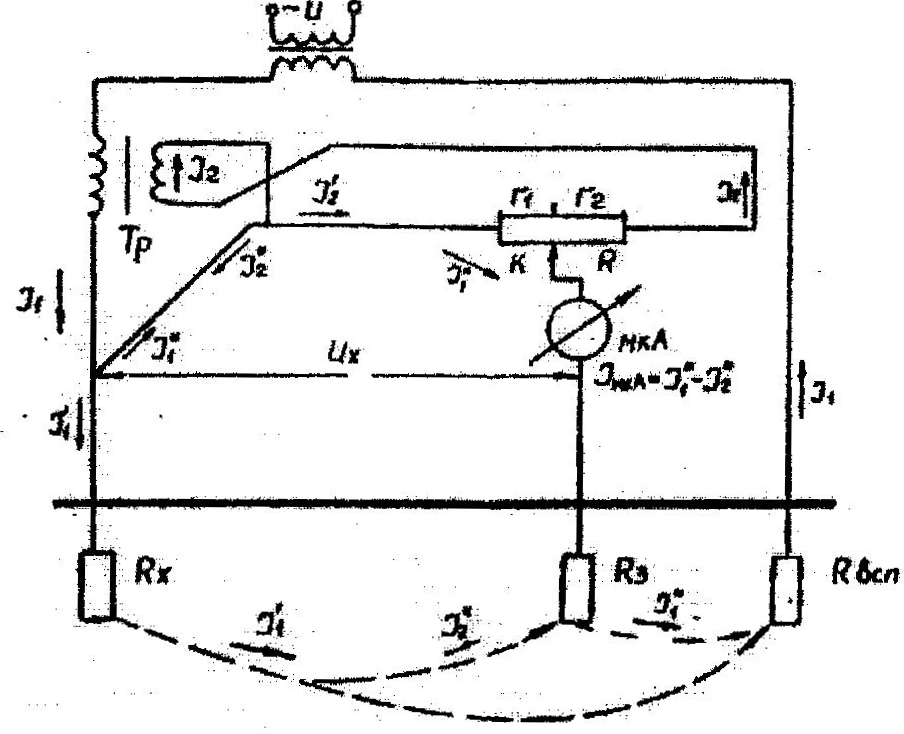

Рис 2.3. Схема измерения сопротивления заземления компенсационным методом

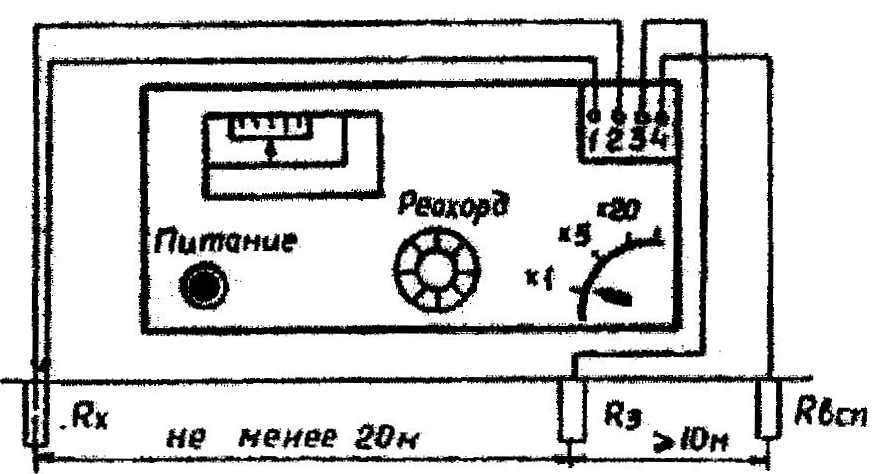

Рис 2.4. Схема присоединения прибора M4I6 для измерения сопротивле­ния заземления

Таблица 2.2

Результаты измерения сопротивления заземлителя

Назначение заземлителя, напряжение, вид нейтрали	Допустимое сопротивление заземлителя, Ом	Фактическое сопротивление заземлителя, Ом	Вывод

Отчет должен содержать:

1. Принцип действия защитного заземления и область его применения.

2. Принципиальную схему защитного заземления (рис. 1.1).

3. Схему присоединения прибора M-4I6 (рис. 2.4).

4. Результаты измерения (табл. 2.2).
