1.3.4. Защитное отключение

Защитное отключение - быстродействующая защита, обеспечивающая автоматическое отключение электроустановки при возникновении в ней опас­ности поражения током.

При применении этого вида защиты безопасность обеспечивается быст­родействующим (0,1 - 0,2 с) отключением аварийного участка или всей сети при однофазном замыкании на землю или на элементы электрооборудования, нормально изолированные от земли, а также при прикосновении человека к частям, находящимся под напряжением.

Защитное отключение может служить дополнением к системам заземле­ния и зануления, а также в качестве единственной и основной меры защиты.

0

С хемы и конструкции устройств защитного отключения основаны на раз­личных принципах действия. На рис. 1.3 приведена наиболее простая схема за­щитного отключения, срабатывающего при появлении напряжения на корпусе относительно земли. В схемах этого типа датчиком может служить реле напря­жения Р₃, включенное между корпусом и вспомогательным заземлителем.

2 .Экспериментальная часть 2.1. Измерение сопротивления изоляции

Измерение сопротивления изоляции осуществляется мегаомметром типа М4100/4.

Н а рис. 2.1 приведена принципиальная электрическая схема прибора М4100/4. Мегаомметр состоит из генератора переменного тока с ручным при­водом Г, выпрямителя, измерительного механизма ИП (логотип магнитоэлек­трической системы) и добавочных сопротивлений. Шкала прибора имеет два предела измерений: от 0 до 200 МОм и от 0 до 1000 кОм.

Рис 2.1. Принципиальная электрическая схема прибора М4100/1 -4

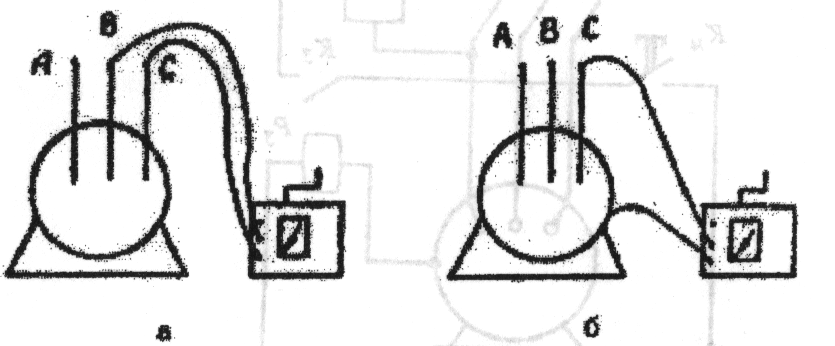

Рис 2.2. Схема подключения прибора мегаомметра:

а - при измерении изоляции между фазами;

б - при измерении изоляции между фазой и корпусом

При работе с приборами следует соблюдать следующие правила техники безопасности.

1. Измерение проводится бригадой в составе не менее 2-х человек.

2. Убедиться в том, что объект измерения отключен от сети.

3. Проверить исправность прибора, наличие изоляции на соединительных проводах.

4. При измерении не касаться клемм и оголенной части соединительных проводов.

5. После измерения до "разрядки на землю" не прикасаться к токоведу-щим частям измеряемого объекта из-за возможности сохранения в сети оста­точного заряда.

Порядок выполнения работы

1. Ознакомиться и выполнить указанные выше правила техники безопас­ности.

2. Для измерения сопротивления изоляции между каждой парой фаз под­соединить провода согласно рис.2.2 (а) при измерении сопротивления изоляции каждой фазы относительно корпуса - согласно рис 2.2 (б), при этом соедини­тельные провода подключаются к зажимам "М£2" и "-" - при измерении в диа­пазоне "МОм". При измерении в диапазоне "кОм" провода подключаются меж­ду закороченными зажимами "MQ", "-" и зажимом "к£2 ".

3. Вращая ручку генератора с номинальной скоростью (120 об/мин), про­извести отсчет по соответствующей шкале прибора.

4. Заполнить таблицу результатов измерений (табл. 2.1) и сделать вывод о состоянии изоляции фаз.

Таблица 2.1

Результаты измерения сопротивления изоляции

Рабочее напряжение сети,В	Нормативное сопротивле­ние изоляции, МОм	Фактическое сопротивление изо­ляции, МОм						Вывод
		между парой фаз			Ф ко	[ежду азой и эпусом
		АиВ	ВиС	Си А	А	В	С

ОТЧЕТ ДОЛЖЕН ВКЛЮЧАТЬ:

1. Краткое описание видов изоляции.

2. Устройство прибора М4100/4 и схему его присоединения (рис.2.2).

3. Результаты измерений (табл. 2.1).
