1.3.2. Защитное заземление
Защитное заземление - наиболее распространенная, весьма эффективная и простая мера защиты от поражения током. Защитное заземление - преднамеренное электрическое соединение с землей или её эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением. Принцип действия защитного заземления - снижение напряжения между корпусом или другими частями электроустановки, оказавшимися под напряжением, и землей до безопасного значения. Это достигается созданием между корпусом защищаемого устройства и землей электрического соединения с достаточно малым сопротивлением. Область применения защитного заземления - трехфазные трехпроводные сети напряжением до I кВ с изолированной нейтралью и выше 1 кВ с любым режимом нейтрали.
В соответствии с ГОСТ 12.1.030.81 (2001г.) защитное заземление или за-нуление электроустановок следует выполнять:
- при номинальном напряжении 380 В и выше переменного тока и 440 В и выше постоянного тока - во всех случаях;
- при номинальном напряжении от 42 до 380 В переменного тока и от
ПО до 440 В постоянного тока при работах в условиях с повышенной опасностью и особо опасных по ГОСТ 12.1.013-78.
Во взрывоопасных помещениях защитное заземление выполняется независимо от величины напряжения.

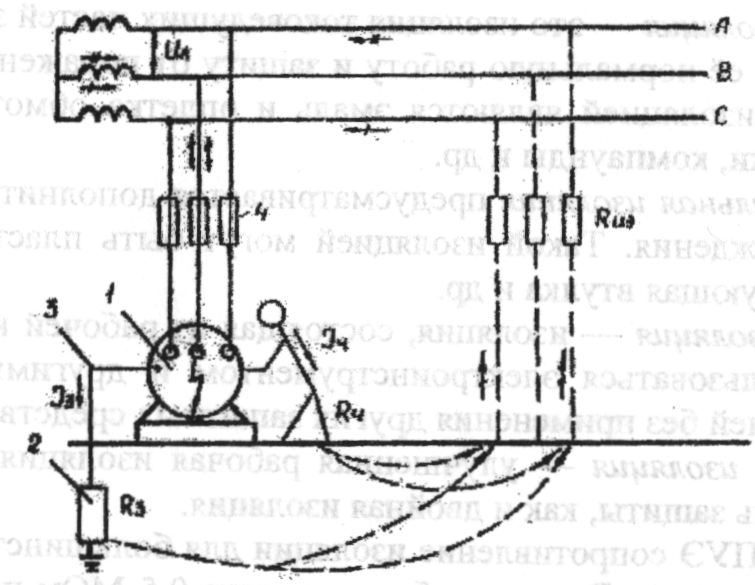

На рис. 1.1 приведена принципиальная схема защитного заземления.
Рис 1.1 Принципиальная схема защитного заземления:
1 - электроустановка; 2 - заземлитель;
3 - заземляющий проводник; 4 — плавкие предохранители
Как видно из рис. 1.1, корпус заземляющего электрооборудования в случае его контакта может оказаться под напряжением, равным
U3= I3 ■ R3
где I3 - ток замыкания на землю;
R3-допустимое значение сопротивления заземления.
Наибольшие допустимые значения сопротивления заземляющих устройств, установленные ПУЭ, приведены в табл. 1.1.
Наибольшее
значение силы тока однофазного замыкания
на землю в сетях напряжением 380 или
220 В с изолированной нейтралью может
быть
.
Поэтому
имеем при наличии защитного заземления
и
ток, проходящий через человека, будет
равен
Из этого выражения следует, что для обеспечения электробезопасности заземленной установки необходимо, чтобы сопротивление заземления было как можно меньше.
Таким образом, эффективность защитного заземления состоит в уменьшении напряжения, под которым может оказаться заземленный корпус до сравнительно небольшой величины. Поэтому оно называется защитным.
Таблица 1.1
Допустимые значения сопротивления защитного заземления
Характеристика электроустановок |
Наибольшие допустимые значения сопротивления R3, Ом |
1. Электроустановки напряжением до 1 кВ сети с изолированной нейтралью |
Яз<4,0 |
2. То же при суммарной мощности |
|
питающих генераторов или трансформаторов не более 100 кВА |
R3<10,0 |
3. Электроустановки напряжением выше 1 кВ с большими токами замыкания на землю |
R3<0,5 |
(h > 500 А) |
|
4. Электроустановки напряжением выше 1 кВ с |
R3=
|
малыми токами замыкания на землю |
|
(13< 500А) |
Но не более 10
|
5. При одновременном использовании заземли- |
R3=
|
Телей для электроустановок до и выше 1 кВ се- |
|
ти с изолированной нейтралью |
|
Заземляющее устройство состоит из заземлителей и заземляющих проводников. Заземлитель - это металлический проводник или группа, находящиеся в непосредственном соприкосновении с землёй. Различают искусственные и естественные заземлители.
Искусственные заземлители в основном выполняются в виде вертикально погруженных стальных труб диаметром 30...50 мм, уголков размером от 40 х 40 мм до 60 х 60 мм и стержней диаметром 10 ... 12 мм, сваренных по верхним концам горизонтальной соединительной полосой (сечением не менее 4 х 12 мм или круглого сечения диаметром не менее 6 мм).
Естественные заземлители - это находящиеся в земле металлические предметы (водопроводы, подземные металлические конструкции зданий и сооружений, обсадные трубы скважин и т.д.).
По расположению заземлителей относительно заземленных корпусов различают выносное (заземлители располагаются на некотором удалении от заземляющего оборудования) и контурное заземление (заземлители располагаются по контуру вокруг заземляемого оборудования на некотором расстоянии друг от друга).
Измерение сопротивления защитного заземления производится после монтажа, через год после включения в эксплуатацию, а в последующем - после ремонта электроустановки, ежегодно - цеховых электроустановок и через 3 года - на подстанциях потребителей. Испытания проводятся летом при наибольшем просыхании почвы и зимой при наибольшем её замерзании. Проверку
оформляют актом. Внешний осмотр проводят не реже 1 раза в 6 месяцев, а в помещении с повышенной опасностью и особо опасных не реже 1 раза в 3 месяца.
1.3.3. Зануление
Зануление - преднамеренное электрическое соединение с нулевым защитным проводником металлических нетоковедущих частей, которые могут оказаться под напряжением.
Недопустимый к применению термин - синоним «защитное зануление». Задача зануления - устранение опасности поражения током в случае прикосновения к корпусу и другим нетоковедущим металлическим частям электроустановки, оказавшимся под напряжением вследствие замыкания на корпус. Разрешается эта задача отключением поврежденной электроустановки сети.

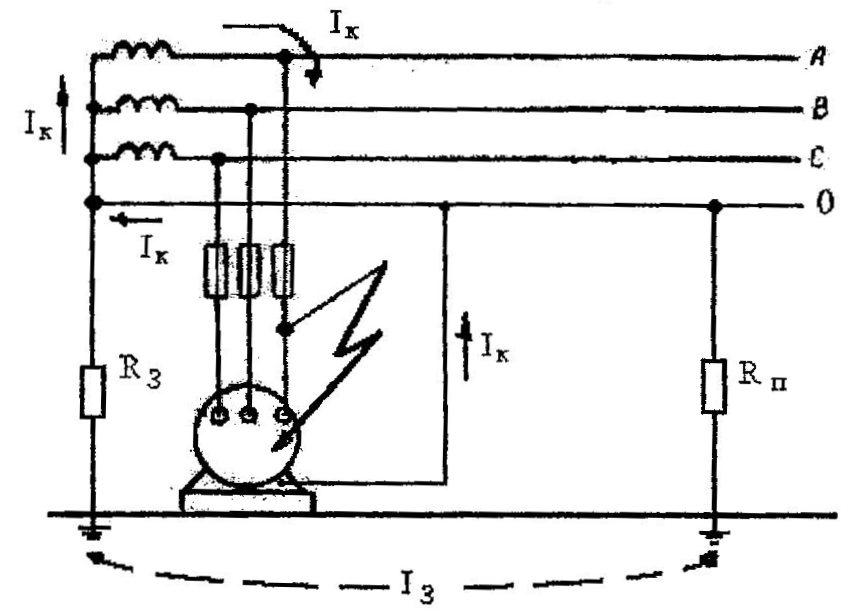

Рис. 1.2 Схема зануления
Принцип действия зануления (смотри рисунок 1.2) - превращение замыкания на корпус в однофазное короткое замыкание (т.е. замыкание между фазным и нулевым проводами), с целью вызвать большой ток, способный обеспечить срабатывание защиты и тем самым автоматически отключить поврежденную установку от питающей сети. Такой защитой могут быть плавкие предохранители, магнитные пускатели со встроенной тепловой защитой, контакторы в сочетании с тепловыми реле, автоматы, осуществляющие защиту одновременно от токов короткого замыкания и от перегрузки.
Зануление применяют в трехфазных четырехпроводных сетях с изолированной нейтралью, а также в трехпроводных сетях постоянного тока с глухоза-земленной средней точкой.
В сети с заземлением корпус приемника нельзя заземлять, не присоединив его к нулевому защитному проводу.
При занулении необходимо выполнение двух условий:
2) нулевой провод повторно заземляют (Rn) через каждые 250 м, что позволяет снизить напряжение на корпусе относительно земли в момент короткого замыкания и особенно при обрыве нулевого провода.
Одновременное зануление и заземление одного и того же корпуса, а точнее - заземление зануленного корпуса не только не опасно, а напротив, улучшает условия безопасности, т.к. создает дополнительное заземление нулевого защитного провода.
