12. Сопоставление границ хлоросодержания, выделяемых по электрометрии и радиометрии.
По нейтронным методам мы можем различать среды,кот. содержат и не содержат хлор, основа разделения нефт. и водоносных пластов.Границыхлорсодержания, выделяемые нейтронными методами образуется в прискважинной части коллектора после фильтрации жидкости из ствола скв. в пласт.
1.Действие капиллярных сил
2.Вытеснение части фильтрата нефтью

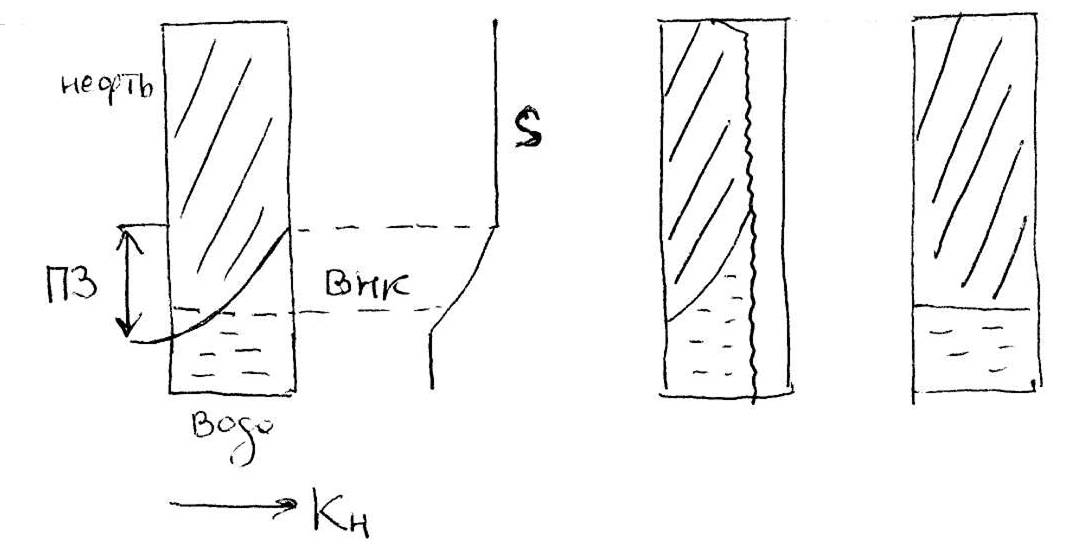

По нейтронным методам можно выделить резкую границу. Радиометрия-дляуточненеия метода ВНК. ВНК-то положение в пласте выше которого фазовая проницаемость для воды равна 0.Переходная зона – та область коллектора,гденефтенасыщенность меняется от предельного значения до нуля.
10.Применеие импульсных нейтронных методов для исследования пластов вскрытых перфорацией.

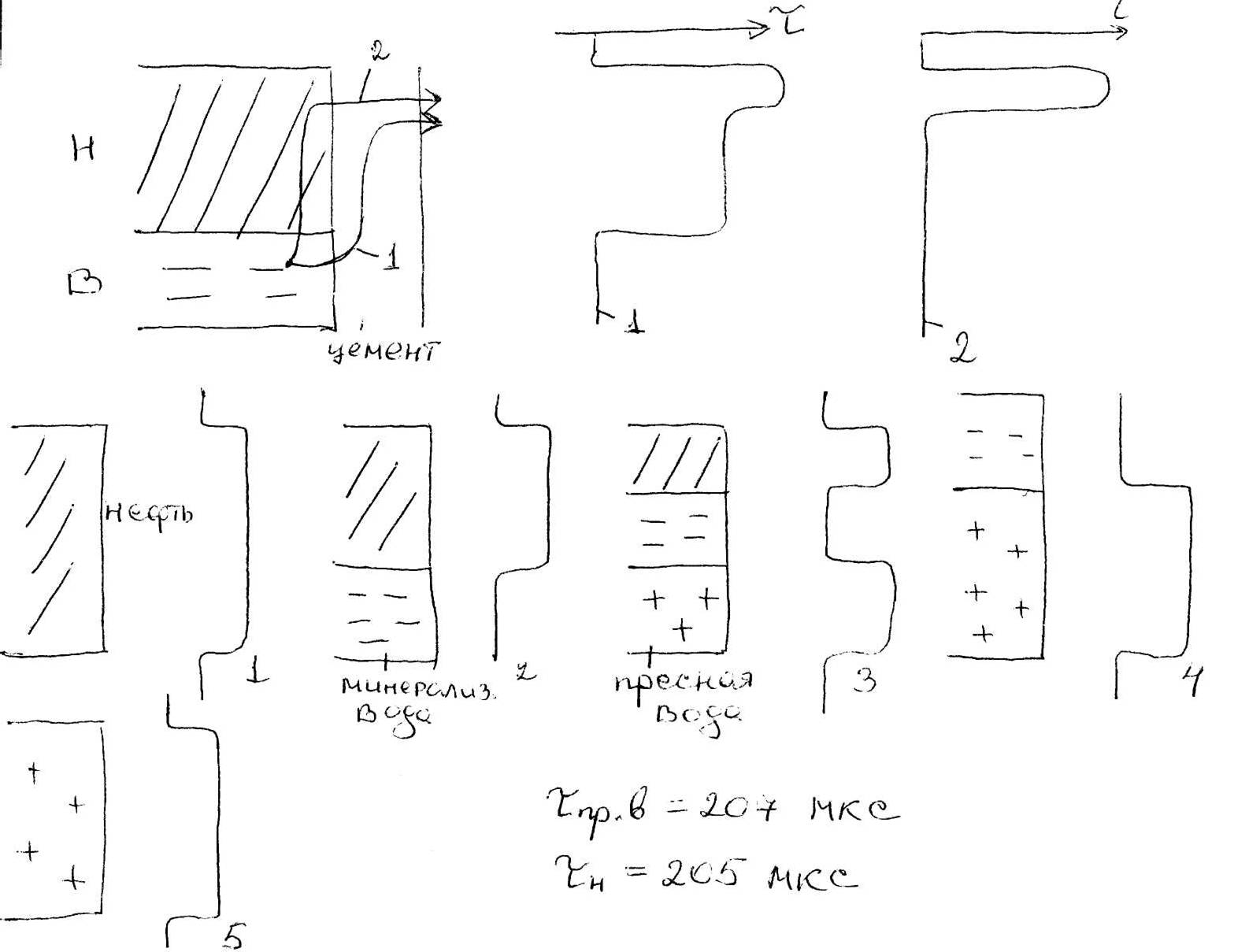

Пласты частично вскрытые перфорацией с подошвенной водой, когда интервал перфорации выше ВНК. Контроль разработки заключается в определении положения ВНК и в выяснении причин обводнения.Обводненияскв.черезперфор.отверстие из-за: 1.естеств.подъема ВНК в процессе экспл-ции;2.притока воды по прискваженной части коллектора через некачественное цементное кольцо;3.вытяснение нефти вдоль напластования водоц по наиболее проницаемым пластам. Может применяться импульсный метод для пластов обводненных не минерализ-й водой или слабо минерализ.водой.Обводнение нефтяных скважин опресненной водой снижает эффективность разделения нефтеносных и водоносных пластов импульсными методами.При законтурном и внутриконтурном обводнении возможно горизонт. перемещение нефти и пластовой воды. В рез. водоносные пласты могут оказаться нефтеносными,авыс.минерализ-еводы-пресными. Рис.1
рис.2
13. ИНГК-С - спектрометрия импульсного нейтронного гамма каротажа. Метод основан на регистрации энергетических спектров гамма-квантов неупругого рассеяния и радиационного захвата. По соотношению углерода и кислорода определяется характер насыщения, по соотношению кремния и кальция - литологическое расчленение геологического разреза пересеченного скважиной. По соотношению водорода и хлора - степень минерализации пластовых вод. Так же возможно получение других аналитических параметров, коррелирующих с геолого-техническими свойствами данной скважины. Аппаратно-методический скважинный комплекс ИНГК-С/ГК-С применяется для проведения радиоактивного каротажа посредством нескольких спектрометрических методов.
Здесь кроме временного анализатора имеется ещё спектрометр (устройство позволяющее определить энергии регистрирующих радиоактивных веществ). С помощью ИНГК-С изучается временного излучения, сопротивлений потока, гамма излучения, возникающие на ядре элементов имеющихся в г.п. при проведении ИНГК-С.
11. Интегральный (инк)
1. Исп-ся для определения характера насыщения пластов, хар-ра скважин.
Изм-ся диффузионный параметр τ - время жизни тепловых нейтронов в пласте │мкс│
1 мк с =106 с
t=1-1000Гц
Δt
ИНК содержит источник быстрых нейтронов, источник излучает быстрые нейтроны с энергией Е=14 МэВ, потом замедляются в рез-те взаимодействия с г.п. Плотность увел-ся, Теплов. нейтроны поглощаются хлором. Через опред-е время tс помощью врем.анализатора в Δt замеряется плотность тепл.нейтрона или γ изл-е. Кол-во γквантов будет опр-ся начальным числом тепловых нейтронов.Nt=N0e–t/τ= N0 /2,7=0,37 N0 ,где τ-время по прошествию которого будет захвачено 63%теплов.нейтронов.
Плотности γ-квантов: Nнпл=N0 плe–t/τнпл
Радиус исслед-яимп.-нейт.мет-в:
ИННК глубин-ть=20-40
ИНγ-К радиус исслед-я=30-50, применяется чаще, т.к. больше глубинность, так же когда для поглощения исп-ся бор. ИНГК-С может быть использован к комплексе.
Область применения ИНметодов:
Пласты,невскрытые напластованием зоны проникновения. Если пор-ть больше, то порог снижается.
Пласты, частично вскрытые перфорацией с подошвенной водой, когда инт-вперфор-ии больше ВНК
№? Применение комплекса ядерно-физических методов для разделения нефтеносных и водо-носных коллекторов.
Преимущества Я-Ф методов:
Показания ядерных методов определяется элементным (изотопным) составом г.п. ; совокупность Я-Ф методов позволяет изучение без керна.
Текстура и структура г.п. сильно влияет на электрические методы, но слабо на Я-Ф мет
Я-Ф методы применяются как в открытом стволе, так и в обсаженном стволе.
Недостатки Я-Ф методов:
Наличие источников ионизирующих излучений требует соответствующих мер защиты.
Статистическая флуктуация (колебания интенсивности излучения вокруг некоторой средней величины в одних и тех же условиях) вследствие состава пород ядерных полей
Малый радиус исследования (max=0,5-0,6 м – нейтронный)
Min
– несколько см для ГГКС
τ – время жизни нейтрона
Кнг – коэффициент нефтегазонасыщенности
Обычно исследования проводятся 2-х или многозондами
ИНГК: с увеличением зонда, увеличиваются показатели 2-х зондового генератора нейтронов (газ)
Для слабоминерализованных вод τнп/τвп=10-15%
Вода: неопределить

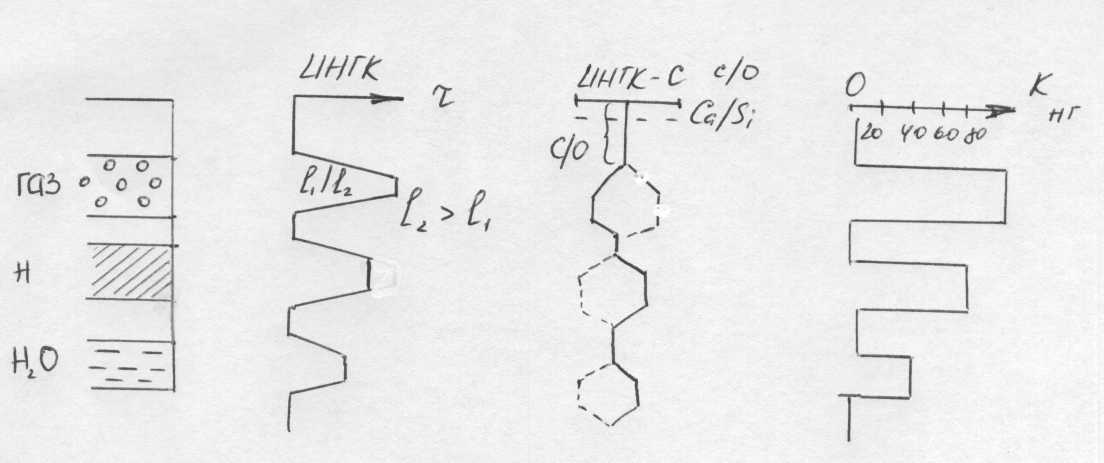

ИНГК-С: газ – соотношение С/O уменьшается, Са/Si увеличивается;
Нефть – соотношение С/O увеличивается относительно соотношения Са/Si
Вода – соотношение С/O увеличивается существенно меньше;
Необходимо использовать комплекс при 3-х фазном насыщении коллектора
№10 Дифференциация коллекторов на нефтеносные и газоносные нейтронными методами.
Газоносные пласты по своему водородосодержанию ωг, отличаются от нефтеносных или водоносных. Приближенное водородосодержание в газоносном пласте рассчитывается по формуле:
ωг/ωв=1,64*10-2 рпл , где ωв-содержание водорода в воде; рпл-давление, МПа; из расчетов следует, что при рпл=30-40 МПа (на глубине 2,5-3 км) содержание водорода в газе составляет 50-60 % от содержания водорода в воде. Газоносная и нефтеносная части пласта имеют практически одинаковые электрические характеристики, и методы ЭК не могут быть использованы для разделения нефтеносных и газоносных пластов и выделения газонефтяного контакта (ГНК). При небольшой глубине проникновения фильтрата ПЖ (10—20 см) выделение газонефтяного (ГНК) или газоводяного контакта проводят по снижению показаний на кривых НГК и НКТ против нефтеносной или водоносной части пласта. Более надежные результаты получают при использовании двухзондо-вогонейтрон-нейтронного каротажа, когда показания длинного (более глубинного) зонда дают возможность судить о характере насыщения пласта, а показания короткого (малоглубинного) — об однородности пласта.Достаточно хорошие результаты могут быть также получсиыпри повторных замерах НГК или НКТ одним и тем же зондом в скважине, обсаженной колонной.. Первый замер выполнен в открытом стволе скважины, второй — в колонне через 30 дней после ее цементации. В результате частичного расформирования зоны проникновения и естественного перераспределения флюида газонасыщенныйпласт отметился четким максимумом при повторном замере кривой НКТ.В случае наличия в коллекторе глинистого материала для определения газожидкостного контакта более надежные результаты можно получить при использовании различных модификаций импульсного нейтронного каротажа. Один из таких способов заключается в измерении в скважине двух дифференциальных кривых с различными временными задержками, например t3 = 800 и 1300 мкс. При этом интерпретация геофизических данных сводится к следующему. Выбирают заведомо нефтеносный опорный пласт с литологией, близкой к литологии исследуемого интервала. Показания против опорного пласта на двух временных задержках нормируют и сравнивают с этими же показаниями против исследуемого интервал. В результате нефтеносные пласты, близкие по литологии и характеру насыщенности к опорным, отмечаются отсутствием приращений показаний на диаграммах, зарегистрированных при различных задержках. Газоносные пласты будут характеризоваться положительным приращением на кривой с большим временем задержки, водоносные при соблюдении тех же условий — отрицательными приращениями. Плотные пласты на диаграммах ИННК могут отметиться, как и нефтегазоносные, т. е. наличием положительного приращения или отсутствием приращения. Для выделения в разрезе плотных пород и исключения их из объекта исследования используют данные микрокаротажа и других видов геофизических исследований.
В карбонатных коллекторах разделить газоносную и водоносную (нефтеносную) части пласта по кривым нейтронного каротажа затруднительно. Это объясняется относительно низкой пористостью карбонатных пород по сравнению с терриген-ными и, следовательно, меньшим различием водоносной (нефтеносной) и газоносной частей пласта по водородосодержанию.
