2.7. Задание на выполнение
Найти на разрезе ППЗК.
Необходимо по формулам рассчитать предельный угол выхода.
Посчитать по формулам остальные параметры.
Построить луч с этим углом на данном разрезе в программе «Refr».
Построить несколько лучей с углами выхода большими и меньшими предельного.
На полученных графиках отметить БЗАО, ДЗАО и зоны тени, если имеются.
Сделать выводы по полученным результатам.
2.8. Содержание отчета
Цель работы.
Краткие сведения из теории.
Расчёт величины предельного угла.
Необходимые графики, полученные в программе «Refr».
Объяснить каждый график.
Выводы по полученным результатам.
2.9. Варианты распределения скорости звука по глубине
Номер варианта |
С на 0м, м/с |
С на 25м, м/с |
С на 50м, м/с |
С на 75м, м/с |
С на 150м, м/с |
С на 200м, м/с |
С на 300м, м/с |
1 |
1440 |
1445 |
1450 |
1455 |
1460 |
1450 |
1445 |
2 |
1460 |
1470 |
1480 |
1490 |
1500 |
1480 |
1450 |
3 |
1500 |
1515 |
1530 |
1545 |
1560 |
1540 |
1520 |
4 |
1470 |
1473 |
1476 |
1479 |
1482 |
1470 |
1470 |
5 |
1440 |
1447 |
1454 |
1461 |
1468 |
1465 |
1460 |
6 |
1490 |
1498 |
1506 |
1514 |
1522 |
1500 |
1450 |
7 |
1440 |
1460 |
1480 |
1500 |
1520 |
1500 |
1490 |
8 |
1460 |
1485 |
1510 |
1535 |
1560 |
1555 |
1545 |
9 |
1470 |
1487 |
1504 |
1521 |
1538 |
1545 |
1535 |
10 |
1465 |
1472 |
1479 |
1486 |
1493 |
1500 |
1480 |
11 |
1430 |
1450 |
1470 |
1490 |
1510 |
1480 |
1460 |
12 |
1435 |
1438 |
1441 |
1444 |
1447 |
1450 |
1440 |
13 |
1475 |
1484 |
1493 |
1502 |
1511 |
1505 |
1490 |
14 |
1491 |
1502 |
1513 |
1524 |
1535 |
1546 |
1530 |
15 |
1503 |
1511 |
1519 |
1527 |
1535 |
1520 |
1510 |
16 |
1510 |
1523 |
1536 |
1549 |
1540 |
1535 |
1530 |
17 |
1460 |
1464 |
1468 |
1472 |
1476 |
1480 |
1470 |
18 |
1450 |
1456 |
1462 |
1468 |
1474 |
1480 |
1480 |
19 |
1440 |
1451 |
1462 |
1473 |
1484 |
1500 |
1480 |
20 |
1505 |
1526 |
1547 |
1568 |
1550 |
1520 |
1515 |

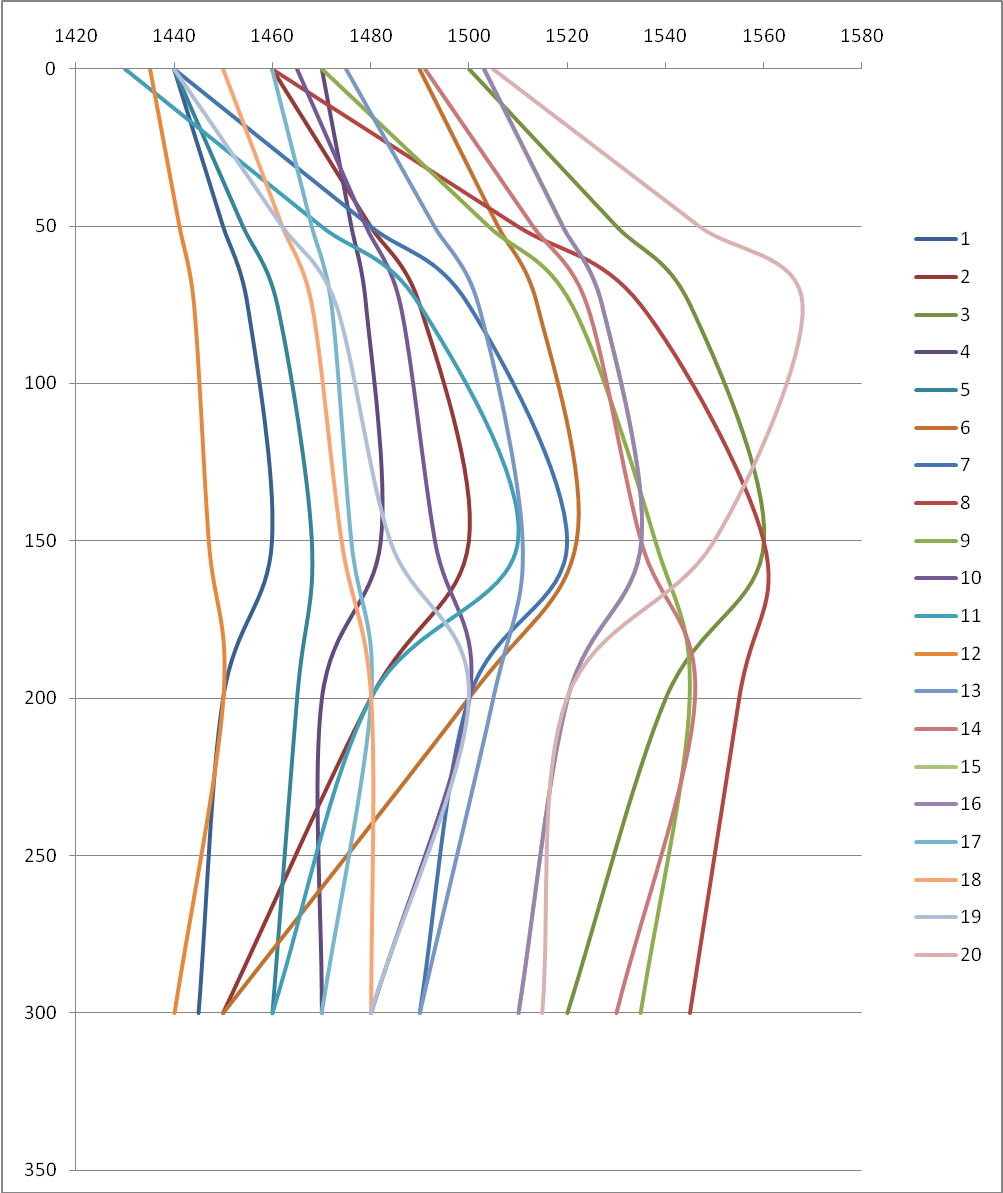

Рис. 2.10. ВРСЗ – графический вид
2.10. Литература
1. Евтютов А.П., Митько В.Б. Инженерные расчеты в гидроакустике. - Л.: Судостроение, 1981.
2.Урик Р.Д. Основы гидроакустики. /Пер. с англ.- Л.: Судостроение, 1978.
3.Митько В.Б. Прикладная гидрофизика. Учебное пособие. - СПб.: Изд. ГЭТУ, 1996.
Лабораторная работа №3
Исследование подводного звукового канала (ПЗК).
3.1. Распространение звука в глубоком море
На больших глубинах распределение скорости звука разнообразно, в связи с чем при анализе акустического поля следует различать два противоположных случая распространения звука – волноводное (канальное) и антиволноводное.
В первом случае значительная часть излученной энергии удерживается каналом и распространяется на большие расстояния. Во втором случае отмечается интенсивный отбор части энергии в нижележащие слои. При этом существенное влияние на долю отобранной энергии оказывает распределение скорости звука с глубиной.
